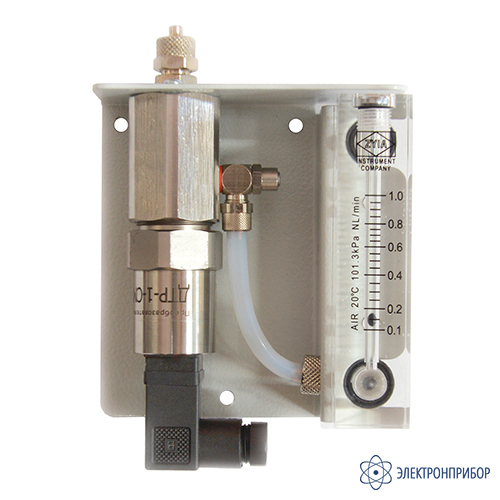

ПДВ-3-Р — пробоотборное устройство

Код товара: 84743
  • 2 варианта исполнения

    • Гарантия

      1 год

    Назначение пробоотборного устройства ПДВ-3-Р:

    Пробоотборное устройство ПДВ‑3‑Р предназначено для измерения температуры точки росы (инея) сжатых газов при давлении, равном давлению в газовой магистрали до 10 бар. Преобразователь влажности находится при входном давлении.

    ПДВ‑3‑Р включает проточную измерительную камеру для установки преобразователя влажности, которая может иметь установочную резьбу М24×1 или М20×1,5 (исполнение -М). Также оно включает ротаметр для контроля расхода газа.

    Особенности пробоотборного устройства ПДВ-3-Р:

    • Позволяет измерять влажность при давлении до 1 МПа (10 бар);
    • Преобразователь влажности находится при входном давлении;
    • Совместимо со всеми преобразователями точки росы/инея ДТР, преобразователями ДТР-4-С, ДТР-4-СМ, ДТР-СМ (в составе гигрометра ИВА-8), преобразователями влажности и температуры ДВ2ТС(М)-1Т-4П-В, ДВ2ТС(М)-1Т-1П-В;
    • Монтаж на вертикальную поверхность;
    • Наличие ротаметра для контроля расхода газа.

    Описание пробоотборного устройства ПДВ-3-Р:

    Проточная камера имеет на входе внутреннюю резьбу G1/8”, в которую установлен фитинг или штуцер с газовым подводом, имеет на выходе регулируемый дроссель для установки расхода газа, рассчитанный на давление не более 1 МПа. Регулировка осуществляется плоской отверткой.

    Пробоотборное устройство ПДВ‑3‑Р поставляется в одном из исполнений:

    • ПДВ-3-Р-А – с установочной резьбой для преобразователя влажности М24×1, с входным штуцером для подключения трубки из нержавеющей стали;
    • ПДВ-3-Р-Б – с установочной резьбой для преобразователя влажности М24×1, с входным фитингом для подключения полиэтиленовой трубки;
    • ПДВ-3-М-Р-А – с установочной резьбой для преобразователя влажности М20×1,5, с входным штуцером для подключения трубки из нержавеющей стали;
    • ПДВ-3-М-Р-Б – с установочной резьбой для преобразователя влажности М20×1,5, с входным фитингом для подключения полиэтиленовой трубки.

    Входное давление ПДВ ограничивается характеристиками самих пробоотборных устройств (см. технические характеристики), максимальным рабочим давлением подключаемых измерительных преобразователей (если преобразователь находится при входном давлении), и допускаемым давлением применяемого входного фитинга и газовой арматуры (не более 1 МПа для исполнения Б).

    Внимание!
    При выборе фитингов и подводящей газовой арматуры учитывайте максимальное давление газа в линии. Установку фитингов проводите в соответствии с указаниями производителя. Неправильная установка или превышение максимального давления газа для фитингов и арматуры представляет опасность!

    Совместимые преобразователи для ПДВ-3-Р-А:

    • ДТР-1-С, ДТР-1-СМ;
    • ДТР-2-С, ДТР-2-СМ;
    • ДТР-4-С, ДТР-4-СМ;
    • ДВ2ТС-1Т-1П-В, ДВ2ТСМ-1Т-1П-В;
    • ДВ2ТС-1Т-4П-В, ДВ2ТСМ-1Т-4П-В;
    • ДТР-СМ.

    Совместимые преобразователи для ПДВ-3-Р-Б:

    • ДТР-1-С, ДТР-1-СМ;
    • ДТР-4-С, ДТР-4-СМ;
    • ДВ2ТС-1Т-1П-В, ДВ2ТСМ-1Т-1П-В;
    • ДВ2ТС-1Т-4П-В, ДВ2ТСМ-1Т-4П-В.

    Совместимые преобразователи для ПДВ-3-М-Р-А:

    • ДТР-1-С-М, ДТР-1-СМ-М;
    • ДТР-3-СМ-М, ДТР-3-Т20-М.

    Совместимые преобразователи для ПДВ-3-М-Р-Б:

    • ДТР-1-С-М, ДТР-1-СМ-М.

    Область применения пробоотборного устройства ПДВ-3-Р:

    • измерение влажности неагрессивных технологических газов;
    • контроль влажности сжатого воздуха.

  • Технические характеристики пробоотборного устройства ПДВ-3-Р:

    Параметр Значение
    Преобразователь влажности находится при давлении входном
    Установочная резьба для преобразователя влажности:
    - ПДВ-3-Р-А, ПДВ-3-Р-Б
    - ПДВ-3-М-Р-А, ПДВ-3-М-Р-Б
    М24×1
    М20×1,5
    Наличие ротаметра на выходе да
    Максимальное входное давление, МПа 1
    Измерение давления нет
    Габаритные размеры, мм (без преобразователя и фильтра), не более 205×130×55
    Габаритные размеры, мм (с преобразователем, без фильтра), не более 205×130×55
    Масса без преобразователя, кг, не более 1
    Нижний предел возможного диапазона измерений температуры точки росы/инея преобразователя, установленного в пробоотборное устройство, °С:
    - ПДВ-3-Р-А, ПДВ-3-М-Р-А
    - ПДВ-3-Р-Б, ПДВ-3-М-Р-Б

    от -100
    от -60(1)
    (1) - от -70°С при использовании трубки из фторопласта, необходимо указать при заказе

  • Комплект поставки ПДВ-3-Р

    № Наименование ПДВ-3-Р-А ПДВ-3-Р-Б ПДВ-3-М-Р-А ПДВ-3-М-Р-Б
    1 Пробоотборное устройство ПДВ-3-Р (исполнение оговаривается при заказе) 1 1 1 1
    2 Кольцо уплотнительное фторопластовое 23×17×2 (для резьбы М24×1) 1 1 - -
    3 Кольцо уплотнительное фторопластовое 20,5×15×1,5 (для резьбы М20×1,5) - - 1 1
    4 Трубка из нержавеющей стали 3×0.5mm - 1 метр 1 - 1 -
    5 Штуцер Hy-Lok CMC-3M-2R (один установлен в ПДВ) 2 - 2 -
    6 Трубка полиэтиленовая CAMOZZI TPE 6/4 - 1 метр (по запросу вместо полиэтиленовой трубки TPE 6/4 может быть установлена фторопластовая трубка PTFE 6/4) - 1 - 1
    7 Фитинг CAMOZZI 1511 6/4-1/8 (один установлен в ПДВ) - 2 - 2
    8 Руководство по эксплуатации (допускается оформлять одно руководство по эксплуатации на партию пробоотборных устройств) 1 1 1 1
    9 Упаковка 1 1 1 1

    Дополнительная комплектация ПДВ-3-Р

    (Поставляется за отдельную плату)

    № Наименование
    1 Входной фильтр тип А (для ПДВ исполнения А)
    2 Входной фильтр тип Б (для ПДВ исполнения Б)
