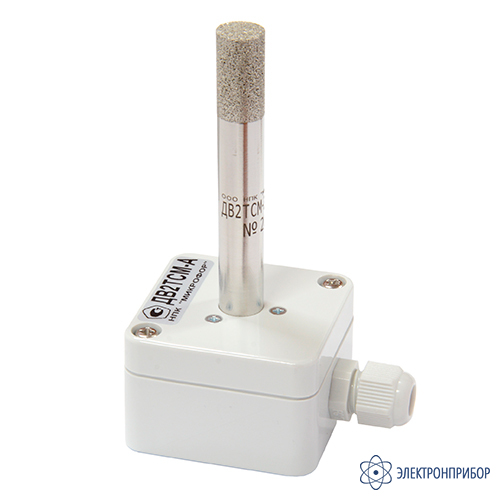

ДВ2ТСМ-1Т-2П-А\080 — измерительный преобразователь влажности и температуры

Код товара: 84666
  • 25948-11

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      25948-11 до 24.11.2030

    Сертификаты

    Назначение измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-2П-А\080:

    Измерительный преобразователь влажности и температуры ДВ2ТСМ-1Т-2П-А\080 предназначен для измерений относительной влажности и температуры окружающей среды и их передачи в виде цифрового выходного сигнала по интерфейсу µForLan и протоколу Modbus. Исполнение данной модели для настенной установки.

    ДВ2ТСМ-1Т-2П-А\080 не имеет собственной индикации показаний и предназначен для работы с блоками индикации термогигрометров ИВА-6АР, ИВА-6Б2, ИВА-6Б2-К-DIN и измерительных преобразователей ДВ2ТТ20-Г.

    Особенности измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-2П-А\080:

    • преобразователь закрепляется на вертикальной поверхности двумя винтами и подключается к измерительной системе через клеммную колодку внутри герметичного корпуса;
    • возможность оперативно снимать и возвращать на место измерительные преобразователи ДВ2ТСМ-Б для поверки или перед санитарной обработкой контролируемого объекта;
    • рассчитывает температуру точки росы/инея;
    • для подключения к блокам индикации.

    Описание измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-2П-А\080:

    Измерительный преобразователь влажности и температуры ДВ2ТСМ-А состоит из измерительного преобразователя влажности и температуры ДВ2ТСМ-Б (измеряет влажности и температуру, передает измеренные значения по интерфейсу µForLan (протоколу Modbus), установленного (вкрученного в разъемное соединение) в корпус ДВ2ТСМ-А. Корпус ДВ2ТСМ-А имеет с гермоввод для подключения кабеля. Для подсоединения напряжения питания и съема выходных сигналов преобразователь оснащен клеммными колодками.

    Исполнения преобразователей по диапазону измерения температуры и влажности (необходимо указывать при заказе):

    • ДВ2ТСМ-1Т-1П-А: от 0 до +60 °С;
    • ДВ2ТСМ-2Т-1П-А: от -20 до +60 °С;
    • ДВ2ТСМ-3Т-1П-А: от -40 до +60 °С;
    • ДВ2ТСМ-1Т-2П-А: от 0 до +60 °С, повышенная точность измерения относительной влажности.

    Считывание показаний из преобразователя с помощью компьютера возможно через:

    • преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-А одновременно);
    • кабель интерфейсный КК-2 (один ДВ2ТСМ-А).

    При заказе оговариваются:

    • исполнение преобразователя по диапазону измерения температуры (1Т, 2Т, 3Т);
    • исполнение преобразователя по точности измерения относительной влажности (1П, 2П);
    • необходимость поверки преобразователя ДВ2ТСМ-1Т-2П-Б в качестве эталонного гигрометра 2-го разряда в соответствии с приказом Росстандарта №2415 от 21.11.2023 (в этом случае в комплект преобразователя входит контейнер транспортный защитный);
    • длина выносного зонда из ряда 80 (стандартная), 250, 500 и 1000 мм;
    • тип защитного колпачка:

    II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
    III - пористый из спеченной нержавеющей стали (поры около 25 мкм) (стандартный).

    Область применения измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-2П-А\080:

    • контроль микроклимата производственных и жилых помещений;
    • системы вентиляции и кондиционирования;
    • морозильные и сушильные камеры;
    • измерения относительной влажности и температуры воздуха в свободной атмосфере;
    • передача единицы относительной влажности при поверке средств измерений в климатической камере.

  • Технические характеристики измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-2П-А\080:

    Параметр Значение
    Диапазон измерений относительной влажности, % 0...98
    Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %:
    исполнение 1П:
    - в диапазоне относительной влажности от 0 до 90%
    - в диапазоне относительной влажности от 90 до 98%*
    исполнение 2П:
    - в диапазоне относительной влажности от 0 до 90%
    - в диапазоне относительной влажности от 90 до 98%*


    ±2
    ±3

    ±1
    ±2
    Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С ±0,1
    Исполнение по рабочему диапазону температур, °С:
    - для исполнения 1Т
    - для исполнения 2Т
    - для исполнения 3Т
    0...+60
    -20...+60
    -40...+60
    Пределы допускаемой абсолютной погрешности измерения температуры, °С:
    - в диапазоне от -20 до +60°С
    - в диапазоне от -40 до -20°С
    ±0,3
    ±1
    Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин:
    - по относительной влажности, мин
    - по температуре, мин

    не более 2
    не более 5
    Напряжение питания преобразователя, В 5...6,2
    Потребляемый ток без электрической нагрузки на выходе, мА не более 4
    Габаритные размеры, мм:
    - корпуса преобразователя, мм
    - выносного зонда, мм
    36×50×71
    ø12х80(1000)**
    Масса преобразователя, кг не более 0,3
    * - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях;
    ** - оговаривается при заказе преобразователя из ряда 80 (стандартная), 250, 500 и 1000 мм.

  • Комплект поставки ДВ2ТСМ-1Т-2П-А\080

    № Наименование Количество
    1 Измерительный преобразователь влажности и температуры ДВ2ТСМ-1Т-2П-А\080 (модификация оговаривается при заказе) 1
    2 Кабель для подключения к блоку индикации ИВА-6Б2 (если при заказе не оговорено иное) 1
    3 Руководство по эксплуатации (при поставке в составе термогигрометра руководство по эксплуатации оформляется на соответствующий термогигрометр) 1
    4 Свидетельство о поверке на бумажном носителе   1
    5 Упаковка   1

    Дополнительная комплектация ДВ2ТСМ-1Т-2П-А\080

    (Поставляется за отдельную плату)

    № Наименование
    1 Кабель удлинительный КУ-4 (опция для поверки)
    2 Комплекс для юстировки одноканальный (опция для поверки)
