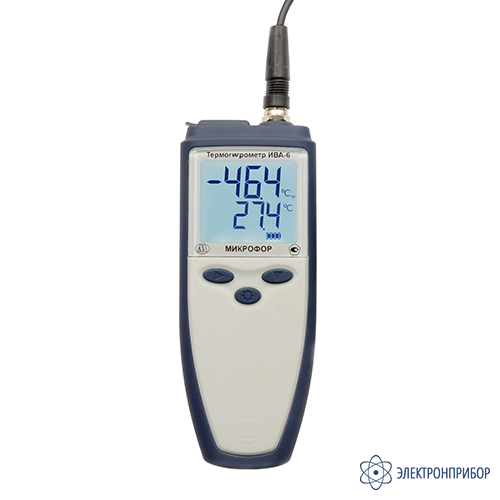

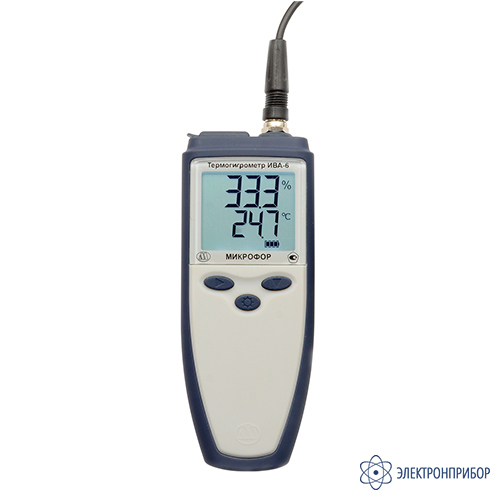

ИВА‑6АР — термогигрометр
Код товара: 84691-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
46434-11 до 15.02.2031
Сертификаты
Назначение термогигрометра ИВА-6АР:
Блок индикации ИВА-6АР оснащенный измерительным преобразователем представляет собой автоматический, цифровой, одноканальный, многофункциональный прибор непрерывного действия и предназначен (в зависимости от типа подключенного к нему измерительного преобразователя) для измерения влагосодержания воздуха, азота, инертных и других неагрессивных газов, применяемых в различных технологических процессах промышленности, энергетики и сельского хозяйства, либо для измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, в свободной атмосфере.
Блок индикации ИВА-6АР не является средством измерений сам по себе, но к нему может подключаться один преобразователь измерительный влажности и температуры ДВ2 модификации ДВ2ТСМ-А, ДВ2ТСМ-Б, ДВ2ТСМ-В исполнений 1Т, 2Т, 3Т, 1П, 2П или один преобразователь точки росы/инея ДТР модификации ДТР-3-СМ-М или ДТР-4-СМ.
Длина соединительного кабеля между блоком индикации и измерительным преобразователем зависит от типа кабеля и уровня электромагнитных помех. Для кабеля типа ШТЛ-2 (двухпроводный неэкранированный телефонный кабель) в отсутствии электромагнитных помех максимальная длина кабеля до 100 м.
Варианты исполнения термогигрометра ИВА-6АР:
- ИВА-6АР — блок индикации гигрометра для работы с одним выносным преобразователем (не входит в комплект поставки). Регистрация данных на карту памяти microSD.
- ИВА-6АР/ ДВ2ТСМ-1T-1П-Б\080 — автономный термогигрометр с выносным преобразователем. Блок индикации ИВА-6АР с преобразователем ДВ2ТСМ-1Т-1П-Б\080, кабель 4 метра, карта microSD, ПО.
- ИВА‑6АР/ ДТР-4-СМ — автономный гигрометр с регистрацией данных на карту памяти microSD, диапазон измерения точки росы инея от -30 до +20°С (при 23°С), установочная резьба М24×1. Блок индикации ИВА-6АР с преобразователем ДТР-4-СМ, канал индикации температуры, пробоотборное устройство ПДВ-3-Б (измерения при входном давлении газа до 10 бар), кабель 4 метра.
- ИВА‑6АР/ ДТР-3-СМ-М — автономный гигрометр с регистрацией данных на карту памяти microSD, диапазон измерения точки росы инея от -80 до 0°С, установочная резьба М20×1,5. Блок индикации ИВА-6АР с преобразователем ДТР-3-СМ-М, канал индикации температуры, пробоотборное устройство ПДВ-3-М-А (измерения при входном давлении газа до 10 бар), кабель 4 метра.
Особенности применения термогигрометра ИВА-6АР:
- подключение одного ДВ2ТСМ исполнений -А, -Б, -В, ДТР-3-СМ-М или ДТР-4-СМ (использование с ПДВ-8 невозможно);
- контрастный ЖК экран с подсветкой с одновременной индикацией двух параметров;
- постоянная индикация относительной влажности и температуры;
- звуковая индикация превышения верхних и нижних устанавливаемых пользователем порогов по влажности и температуре;
- возможность индикации рассчитанных значений температуры точки росы/инея (для ДВ2ТСМ);
- индикация уровня заряда элементов питания;
- время непрерывной работы от 2 батареек АА не менее 1 года;
- запись измеренных значений на карту памяти microSD с задаваемым интервалом (считывание производится программой DataLogger с помощью кабеля mini USB-A или кард-ридером).
Дополнительные возможности:
- размещение термогигрометра на стене с помощью кронштейна;
- конфигурирование через порт miniUSB программой DataLogger (с кабелем mini USB-A);
- адаптер КИ-3 позволяет подключить прибор к сети RS-485 Modbus RTU (контроллер ИВА-128, компьютер (в том числе с ПО SensNet) или SCADA-системе) для использования в составе многоканальных систем.
Подключаемые преобразователи:
- ДВ2ТСМ-1Т-1П-Б;
- ДВ2ТСМ-2Т-1П-Б;
- ДВ2ТСМ-3Т-1П-Б;
- ДВ2ТСМ-1Т-2П-Б (для применения в качестве эталона см. Термогигрометр ИВА-6АР эталонный);
- ДВ2ТСМ-1Т-1П-А;
- ДВ2ТСМ-2Т-1П-А;
- ДВ2ТСМ-3Т-1П-А;
- ДВ2ТСМ-1Т-2П-А (для применения в качестве эталона см. Термогигрометр ИВА-6АР эталонный);
- ДВ2ТСМ-1Т-1П-В;
- ДТР-4-СМ;
- ДТР-3-СМ-М.
-
-
Технические характеристики термогигрометра ИВА-6АР:
Параметр Значение Питание 2 батареи типа АА Наличие RS-485 (Modbus RTU) с адаптером КИ-3 Наличие RS-232 (Modbus RTU) нет Наличие 2 унифицированных токовых выходов 4…20 мА нет Наличие 2 релейных выходов нет Габаритные размеры, мм 25×70×155 Диапазон температур эксплуатации, °С от 0 до +50 Масса, кг, не более 0,5 -
Комплект поставки ИВА‑6АР
№ Наименование ИВА‑6АР ИВА-6АР/
ДВ2ТСМ-1T-1П-Б\080ИВА‑6АР/
ДТР-3-СМ-МИВА‑6АР/
ДТР-4-СМ1 Блок индикации ИВА-6АР 1 1 1 1 2 Преобразователь ДВ2ТСМ - 1 - - 3 Преобразователь ДТР-3-СМ-М - - 1 - 4 Преобразователь ДТР-4-СМ - - - 1 5 Соединительный кабель (стандартная длина 4 м, длина оговаривается при заказе) - 1 1 1 6 Карта памяти microSD с ПО DataLogger 1 1 1 1 7 Батарейка AA 2 2 2 2 8 Транспортный колпачок М20×1,5 с осушителем - - 1 - 9 Руководство по эксплуатации 1 1 1 1 10 Упаковка 1 1 1 1 Дополнительная комплектация ИВА-6АР
(Поставляется за отдельную плату)
№ Наименование 1 Кронштейн 2 Кабель mini USB-A 3 Адаптер КИ-3 4 Кард-ридер 5 Кабель удлинительный КУ-4 (опция для поверки) 6 Втулка для генератора HygroGen (опция для поверки) 7 Комплекс для юстировки одноканальный (опция для поверки) 8 Кольцо уплотнительное фторопластовое 20,5×15×1,5 9 Кольцо уплотнительное фторопластовое 23×17×2 -
