ИВА-6А/Н — автономный термогигрометр

Назначение автономного термогигрометра ИВА-6А/Н:

Термогигрометры ИВА-6А и ИВА-6Н представляют собой автономные переносные приборы и предназначены для измерения относительной влажности, температуры и атмосферного давления (опционально) воздуха в жилых, складских и производственных помещениях, а также в свободной атмосфере.

Термогигрометры ИВА-6А и ИВА-6Н широко применяются:

• для измерения параметров микроклимата в музеях, архивах, библиотеках, аптеках, испытательных лабораториях, в чистых производственных помещениях фармацевтической и электронной промышленности;
• для аттестации рабочих мест в центрах охраны труда и ЦГСЭН;
• для контроля влажности воздуха в полиграфической промышленности;
• для контроля хранения продукции.

Модификации автономного термогигрометра ИВА-6А/Н (информация для заказа):

Автономный термогигрометр выпускается со следующими типами преобразователей:

• c выносным преобразователем (обозначается буквой А в названии модификации): ИВА-6А, ИВА-6А-Д, ИВА-6А-КП, ИВА-6А-Д-КП, ИВА-6А-Д2, ИВА-6А-Д2-КП;
• cо встроенным преобразователем (обозначается буквой Н в названии модификации): ИВА-6Н, ИВА-6Н-Д, ИВА-6Н-КП, ИВА-6Н-Д- КП, ИВА-6Н-РК, ИВА-6Н-Д-РК, ИВА-6Н-Д2-РК, ИВА-6Н-Д2, ИВА-6Н-Д2-КП.

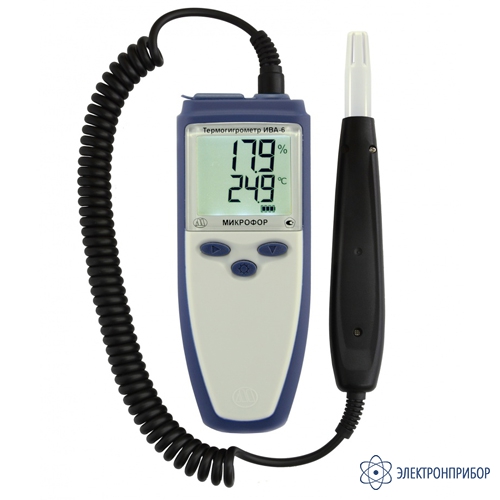

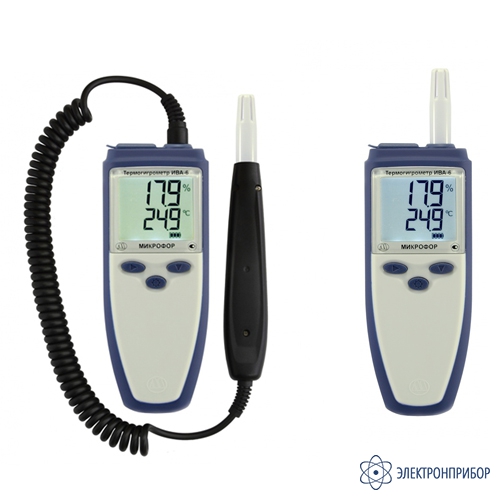

Термогигрометр автономный ИВА-6А состоит из блока индикации и измерительного преобразователя, соединенных между собой удлинительным кабелем КУ-1 или КУ-2 длиной около 1 метра, что позволяет контролировать влажность и температуру воздуха в труднодоступных местах, например, в вентиляционных каналах. При измерениях блок индикации держат в одной руке, измерительный преобразователь - в другой.

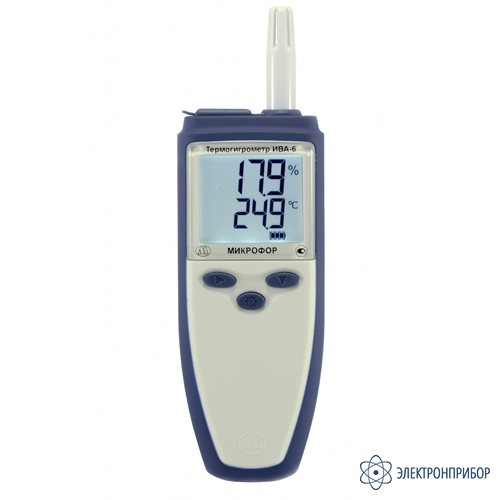

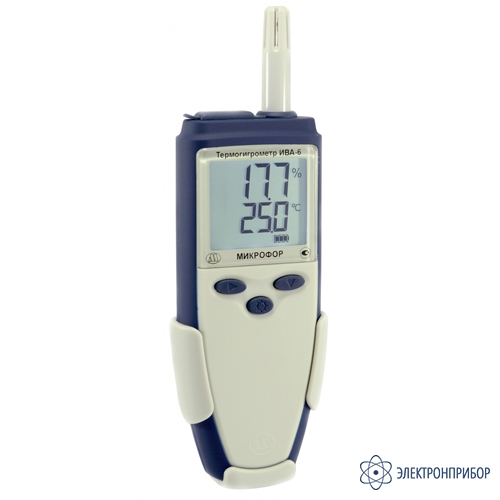

В термогигрометре ИВА-6Н измерительный преобразователь установлен на блоке индикации. При измерениях прибор держат в одной руке или размещают на горизонтальной поверхности. Термогигрометр ИВА-6Н может быть размещен на стене с помощью кронштейна. При использовании удлинительного кабеля КУ-1 или КУ-2 преобразователь термогигрометра ИВА-6Н может применяться как выносной зонд.

Метрологические характеристики термогигрометров автономных ИВА-6А и ИВА-6Н практически одинаковы. Единственное различие - в диапазоне измерения температуры: от 0 до +50°С (без применения удлинительного кабеля КУ-1или КУ-2) у термогигрометра автономного ИВА-6Н и от -20 до +50°С у термогигрометра автономного ИВА-6А, что вызвано допустимыми условиями эксплуатации блока индикации.

На жидкокристаллическом дисплее термогигрометра ИВА-6А, ИВА-6Н постоянно высвечиваются текущие значения температуры и относительной влажности воздуха. Период обновления показаний - 1 минута. При нажатии на любую кнопку термогигрометр ИВА-6А, ИВА-6Н переходит в "быстрый" режим измерений и период обновления показаний индикатора уменьшается до 1 с. Через 30 с период обновления показаний индикатора возвращается к значению 1 минута. Время непрерывной работы при использовании щелочных элементов емкостью 2 А/час и включении «быстрого» режима измерений не более 1 часа в сутки не менее 1 года.

Термогигрометры ИВА-6А и ИВА-6Н могут показывать температуру точки росы (инея), пересчитанную из измеренных значений относительной влажности и температуры.

Термогигрометры ИВА-6А и ИВА-6Н при отрицательной температуре могут выводить значение относительной влажности над водой или над льдом.

При использовании адаптера КИ-3 термогигрометры ИВА-6А и ИВА-6Н могут быть подключены:

• к многоканальной системе контроля микроклимата и других параметров технологических сред на основе контроллера ИВА-128;
• к персональному компьютеру с программным обеспечением SensNet;
• к SCADA-системам различных разработчиков.

Термогигрометры автономные ИВА-6 выпускаются в 3-х модификациях:

• без канала измерения атмосферного давления: ИВА-6А, ИВА-6Н, ИВА-6А-КП и ИВА-6Н-КП;
• с каналом атмосферного давления (обозначается буквой Д в названии модификации): ИВА-6А-Д, ИВА-6Н-Д, ИВА-6А-Д-КП и ИВА-6Н-Д-КП; размерность измеряемого параметра - «гПа» (гектоПаскали, 1 гПа = 0,1 кПа) или миллиметры ртутного столба – «мм.рт.ст» определяется Пользователем при конфигурировании термогигрометра через USB-порт или вручную с передней панели блока индикации;
• с каналом атмосферного давления с расширенным диапазоном измерений (обозначается буквой Д2 в названии модификации): ИВА-6Н-Д2, ИВА-6Н-Д2-КП, ИВА-6А-Д2, ИВА-6А-Д2-КП;
• с радиоканалом (обозначается буквой РК в названии модификации): ИВА-6Н-РК, ИВА-6Н-Д-РК, ИВА-6Н-Д2-РК.

Беспроводная сеть строится на базе модулей стандарта ZigBee/IEEE 802.15.4, работающих на частоте 2.4 ГГц и обеспечивающих устойчивую связь даже в очень тяжелых условиях. Дальность работы в помещении может достигать 90 м, на открытом пространстве - 3200 м.

Термогигрометры ИВА-6А, ИВА-6Н могут производиться с регистрацией измеренных значений или без нее:

• с регистрацией измеренных значений на карту памяти типа microSD и возможностью считывания накопленных данных через USB-порт (буквы КП в названии модели): ИВА-6А-КП, ИВА-6Н-КП, ИВА-6А-Д-КП, ИВА-6Н-Д-КП, ИВА-6Н-Д2-КП, ИВА-6А-Д2-КП;
• с отключенной функцией регистрации измеренных значений: ИВА-6А, ИВА-6Н, ИВА-6А-Д, ИВА-6Н-Д, ИВА-6Н-Д2, ИВА-6А-Д2.

В термогигрометрах ИВА-6А, ИВА-6Н с отключенной функцией регистрации функция регистрации может быть активирована Пользователем с помощью ключа, приобретаемого у Изготовителя прибора. Инструкция по активации и ключ поставляются на карте памяти или отправляются по электронной почте (в этом случае Потребитель приобретает карту памяти самостоятельно).

Для регистрации измеренных значений относительной влажности и температуры в реальном календарном режиме времени термогигрометр ИВА-6А, ИВА-6Н использует стандартные съемные карты памяти типа microSD. Карта памяти для приборов с активированной функцией регистрации данных входит в комплект поставки прибора. На этой же карте поставляется программа DataLogger.

Слот для установки карты расположен на верхнем торце блока индикации и закрыт силиконовой заглушкой. Разъем типа mini USB для подключения к персональному компьютеру расположен на правом торце блока индикации.

Количество записей измеренных значений влажности и температуры составляет 100 тыс. на 1 МБ емкости карты памяти, что обеспечиват непрерывную запись данных на весь ресурс работы комплекта батарей.

Считывание накопленных данных из термогигрометра ИВА-6А, ИВА-6Н может осуществляться двумя способами:

• с карты памяти через кард-ридер;
• через USB-порт термогигрометра.

Программа DataLogger обеспечивает считывание информации из карты памяти, формирует архив данных для каждого термогигрометра, создает текстовый и графический отчеты. Карту памяти можно устанавливать в любой термогигрометр, так как в момент установки на ней создается файл, содержащий информацию о номере прибора.

Записываемые на карту данные шифруются с целью предотвращения возможности их фальсификации.

Термогигрометр ИВА-6А, ИВА-6Н запоминает минимальные и максимальные значения влажности и температуры, время и дату этих событий.

В условиях низкой освещенности Пользователь может включить подсветку индикатора, нажав кнопку «✱». Отключение подсветки осуществляется при повторном нажатии кнопки «✱» или автоматически через 20 с. Яркость подсветки регулируется при конфигурировании термогигрометра через USB-порт с помощью программы DataLogger.

Термогигрометр ИВА-6А, ИВА-6Н имеет звуковую и визуальную индикацию выхода измеренных значений относительной влажности и температуры за установленные (с помощью программы DataLogger) пределы.

При эксплуатации термогигрометра в условиях высокой загрязненности настоятельно рекомендуем использовать защитный колпачок из пористого фторопласта для защиты от аэрозолей, пыли и конденсата. Применение защитного колпачка предотвращает деградацию метрологических характеристик при загрязнении поверхности сенсора влажности. Кроме того в процессе механической очистки сенсора от некоторых загрязнений возможно повреждение сенсора и, соответственно, дополнительные расходы на его замену.

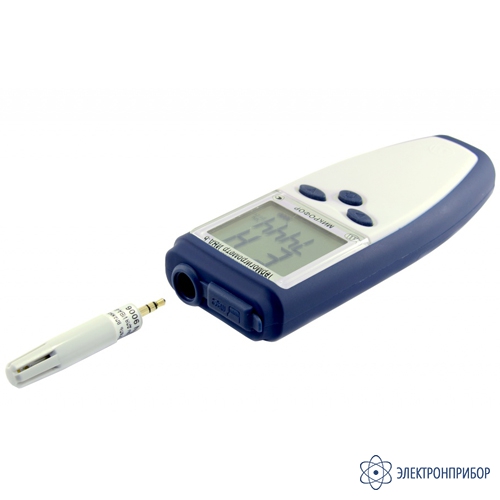

При поверке измерительный преобразователь термогигрометра ИВА-6Н извлекается из блока индикации и устанавливается в термостат или образцовый генератор влажного газа. Соединение преобразователя с блоком индикации осуществляется с помощью удлинительного кабеля КУ-2. Установка в генератор влажного газа Родник-2 осуществляется через переходную втулку. Подключение измерительного преобразователя к СОМ-порту персонального компьютера при юстировке осуществляется кабелем КИ-4.

Возможно изготовление термогигрометров ИВА-6Н с радиомодулем стандарта ZigBee: Ива-6Н-РК, Ива-6Н-Д-РК. Для работы требуется координатор беспроводной сети (по отдельному заказу). Выполняет функции управления беспроводной сетью; имеет три вида интерфейсов: USB, RS-232, RS-485.

Обозначение термогигрометров ИВА-6А, ИВА-6Н при заказе:

• ИВА-6А — термогигрометр без регистрации измеренных значений и канала измерения атмосферного давления;
• ИВА-6А-Д — термогигрометр без регистрации измеренных значений, с каналом измерения атмосферного давления;
• ИВА-6А-Д2 — термогигрометр без регистрации измеренных значений, с каналом измерения атмосферного давления (с выносным преобразователем, с расширенным диапазоном измерения давления);
• ИВА-6А-КП — термогигрометр с регистрацией измеренных значений, без канала измерения атмосферного давления;
• ИВА-6А-Д-КП — термогигрометр с регистрацией измеренных значений и каналом измерения атмосферного давления;
• ИВА-6А-Д2-КП — термогигрометр с регистрацией измеренных значений и каналом измерения атмосферного давления (с выносным преобразователем, с расширенным диапазоном измерения давления);
• ИВА-6Н — термогигрометр без регистрации измеренных значений и канала измерения атмосферного давления;
• ИВА-6Н-Д — термогигрометр без регистрации измеренных значений, с каналом измерения атмосферного давления;
• ИВА-6Н-Д2 — термогигрометр без регистрации измеренных значений, с каналом измерения атмосферного давления (со встроенным преобразователем, с расширенным диапазоном измерения давления);
• ИВА-6Н-КП — термогигрометр с регистрацией измеренных значений, без канала измерения атмосферного давления;
• ИВА-6Н-Д-КП — термогигрометр с регистрацией измеренных значений и каналом измерения атмосферного давления;
• ИВА-6Н-Д2-КП — термогигрометр с регистрацией измеренных значений и каналом измерения атмосферного давления (со встроенным преобразователем, с расширенным диапазоном измерения давления);
• ИВА-6Н-РК — термогигрометр автономный (со встроенным преобразователем, с радиомодулем стандарта ZigBee);
• ИВА-6Н-Д-РК — термогигрометр автономный с каналом измерения атмосферного давления (со встроенным преобразователем, с радиомодулем стандарта ZigBee);
• ИВА-6Н-Д2-РК — термогигрометр автономный с каналом измерения атмосферного давления с расширенным диапазоном измерений (со встроенным преобразователем, с радиомодулем стандарта ZigBee).
