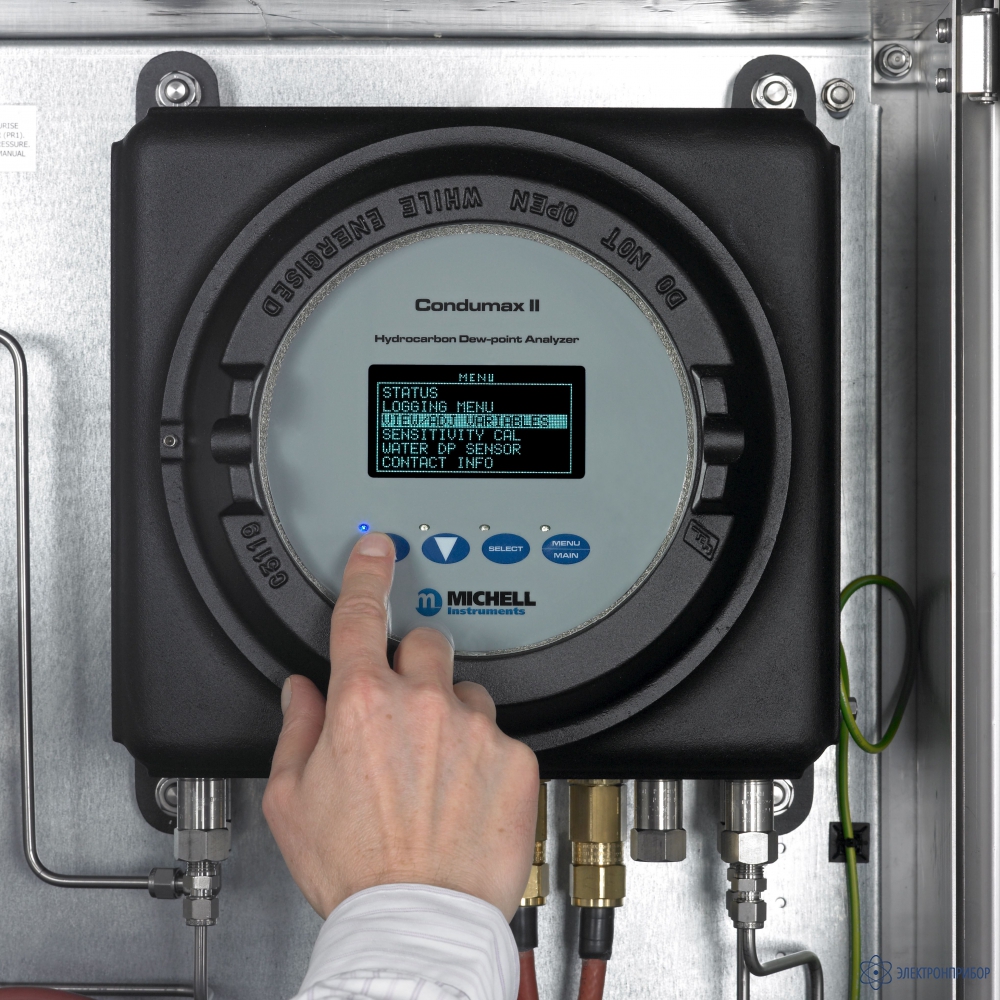

Michell Condumax II — анализатор точки росы по углеводородам

Код товара: 68843

    • Производитель

      MICHELL

    Назначение анализатора точки росы по углеводородам Michell Condumax II:

    Michell Condumax II предназначен для автоматического измерения температуры точки росы углеводородов и температуры точки росы воды в природном газе.

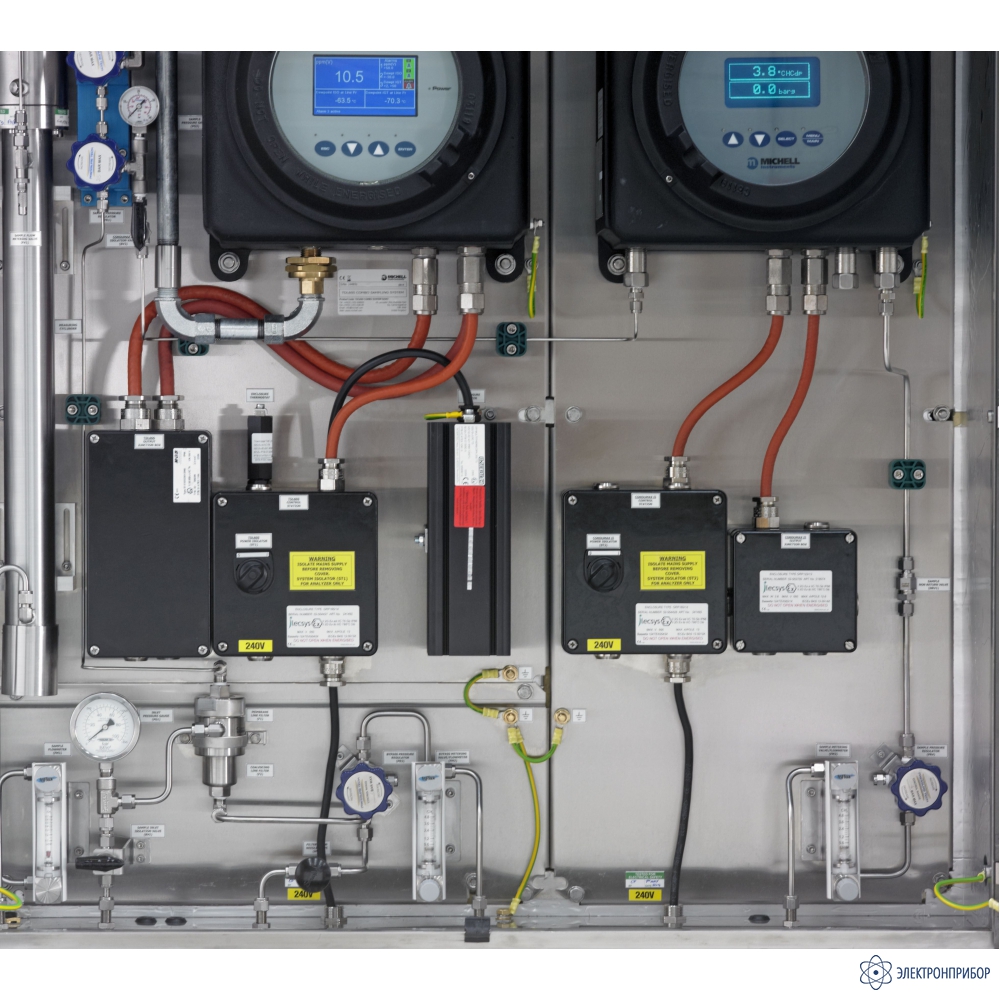

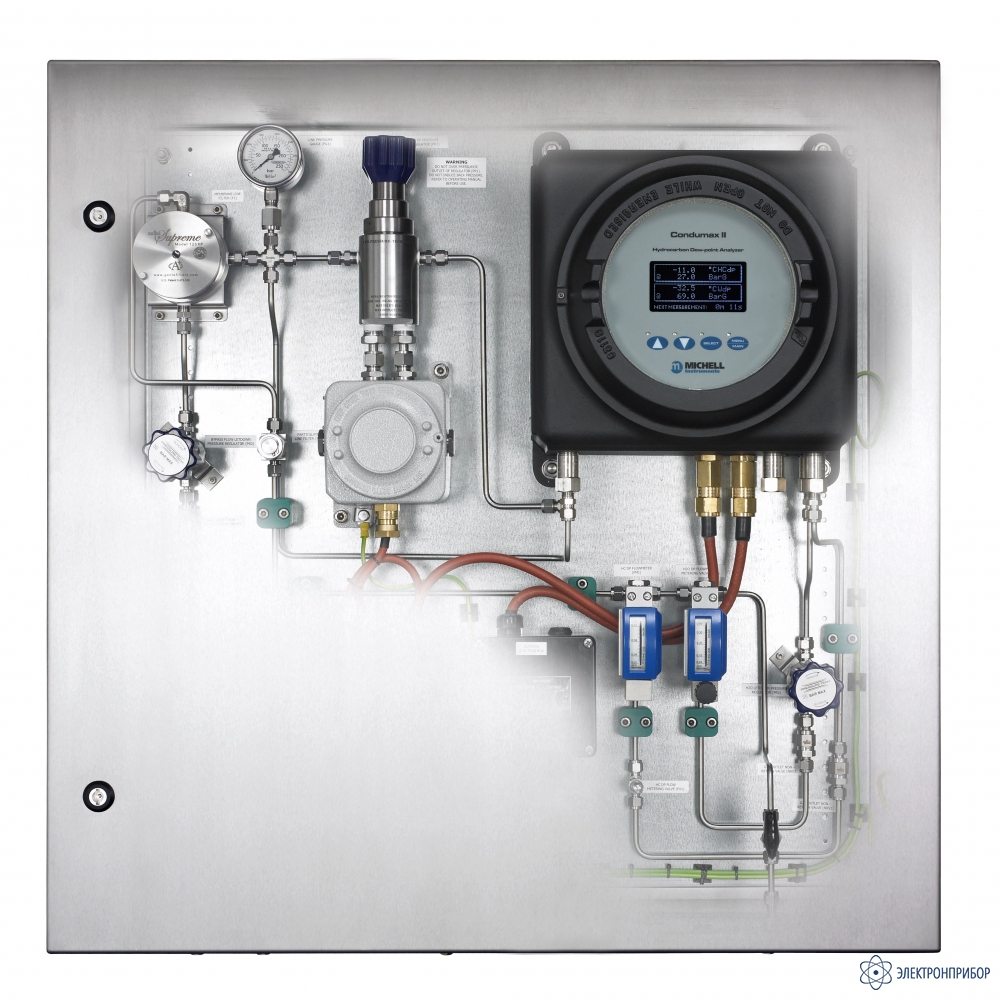

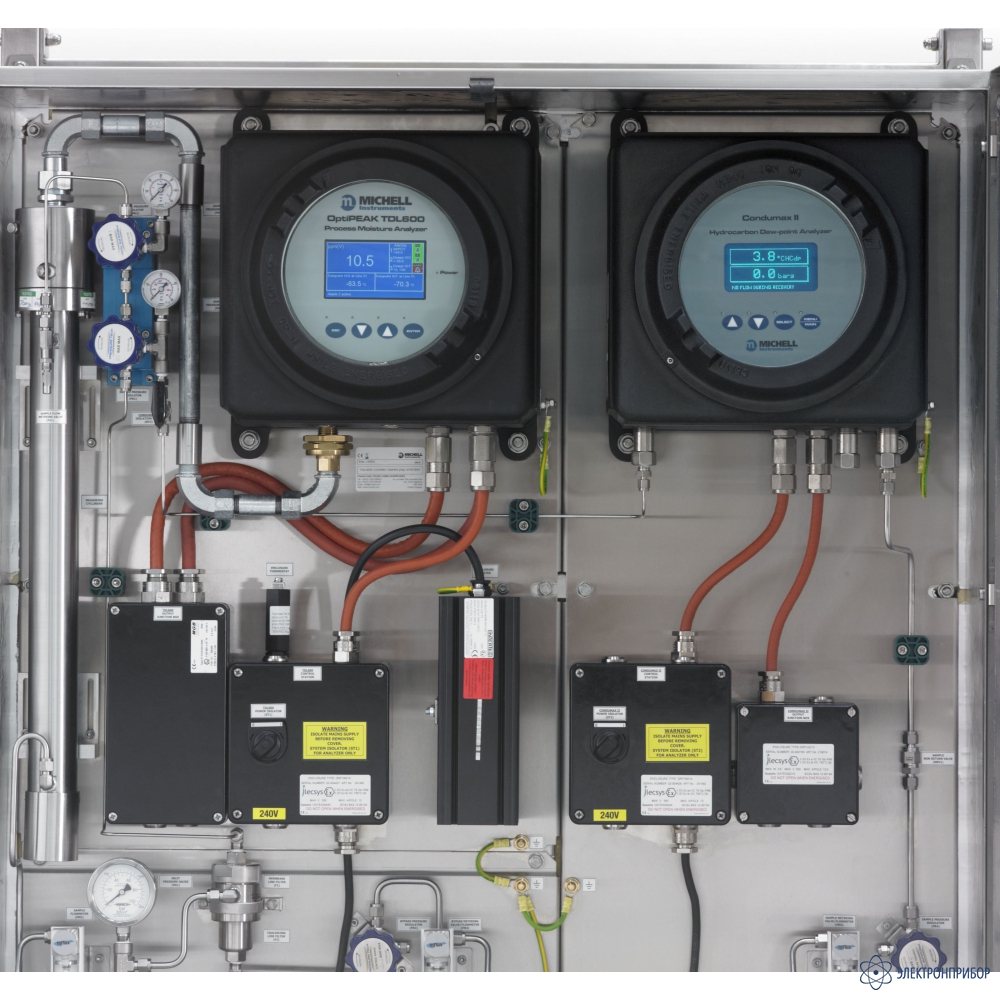

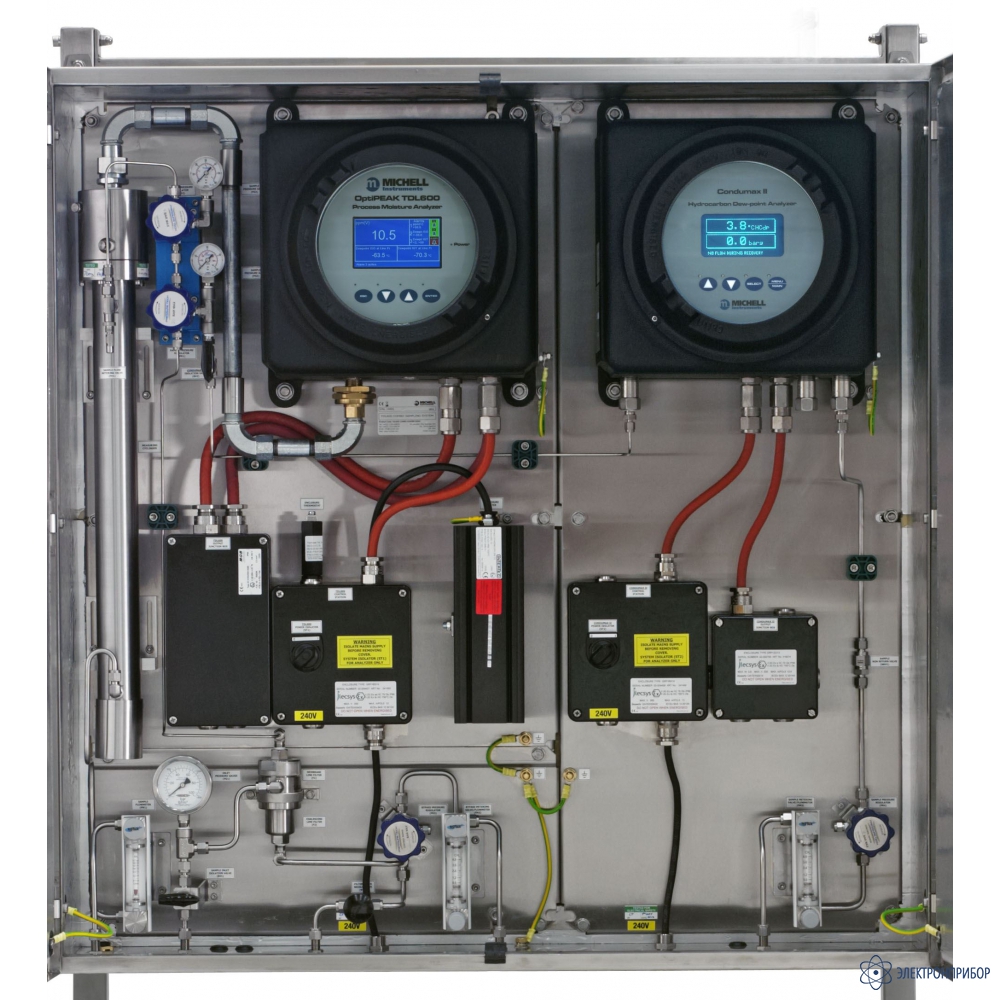

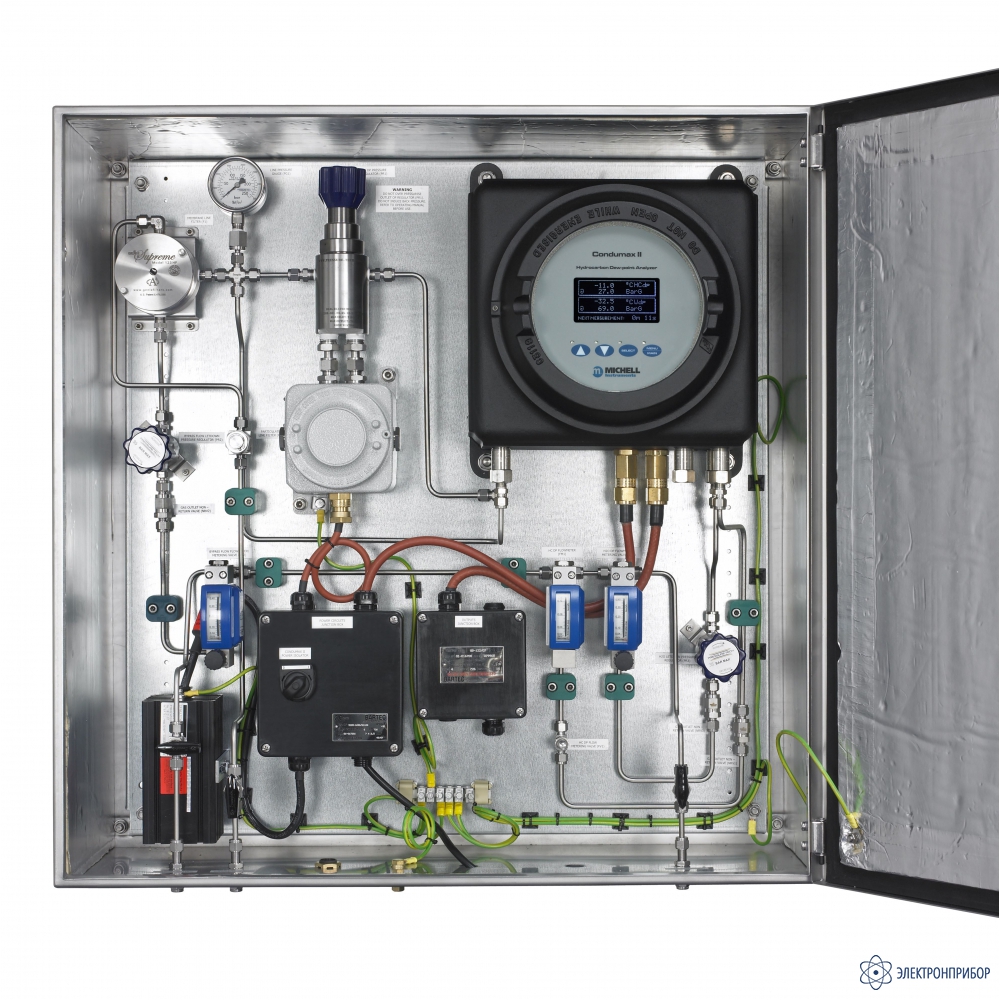

    Система состоит из сенсорного элемента измерения точки росы углеводородов и электронных схем управления, помещенных в корпус Exd. Может быть размещен дополнительный датчик измерения точки росы воды во время сборки или в качестве последующей модификации. Кроме того, может поставляться панель обработки проб газа для подготовки проб газа перед их подачей в прибор Michell Condumax II. Анализатор предназначен для размещения в непосредственной близости от точки взятия проб и соответствует стандартам ATEX Directive, IECEx или cCSAus для использования в зонах повышенного риска 1 или 2 и опасных зонах класса I, категории 1. Сведения о разрешениях указаны на наклейке с маркировкой, расположенной с правой стороны анализатора.

    Уникальный принцип измерения, реализованный в приборе Michell Condumax II, основан на обнаружении образования углеводородного конденсата через высокочувствительный вторичный оптический эффект. Когда хорошо коллимированный падающий световой пучок отражается от пологого шлифованного конического углубления вследствие образования углеводородного конденсата на измерительной поверхности, наблюдается уменьшение интенсивности рассеянного света.

    Такая измерительная поверхность называется оптической поверхностью. Охлаждение измерительной поверхности достигается за счет использования теплового насоса с термоэлектрическим эффектом Пельтье. Использование этого устройства позволяет выполнять измерения при температуре более чем на 50°C ниже по сравнению с рабочей температурой анализатора.

    Прибор Michell Condumax II работает на основе периодического цикла измерения. Пробный поток идет непрерывно до тех пор, пока не будет прерван в начале измерительного цикла, после чего происходит захват газа внутри сенсорного элемента до момента измерения точки росы.

    В методе анализа проб с фиксированным объемом выполняется успешное разделение эффектов переноса и потока термической массы в наблюдаемой точке росы, что обеспечивает выполнение повторяемых измерений на постоянном уровне чувствительности измерения.

  • Технические характеристики анализатора точки росы по углеводородам Michell Condumax II:

    Параметр Значение
    Датчик точки росы углеводородов
    Метод измерения Анализфиксированной пробы DARKSPOTTM. Прямое фотодетектирование углеводородного конденсата при температуре точки росы углеводородов
    Компоненты, контактирующие с газом Окошко из кварцевого стекла с использованием нержавеющей стали (марки AISI 316L), герметизированное уплотнительным кольцом Vwn®
    Оптическая поверхность Протравленная нержавеющая сталь (марки AISI 321), коническое углубление и встроенная малогабаритная высокоточная термопара
    Охлаждение датчика Автоматическое, с помощью трехэтапного термоэлектрического охладителя с системой адаптивного управления и эффектом Пельтье
    Диапазон Диапазон разрежения >50°C от рабочей температуры основного блока при давлении проб 27 бар (391 psig)
    Скорость потока проб газа Норма подачи аварийного сигнала: 0,5-1 Нл/мин (0,03-0,06 Нм3/ч) (1,1­2,1 scfh)
    Точность Точка росы углеводородов ± 0,5°C
    Максимальное давление 100 бар изб. (1450 psig)
    Метод измерения Керамический датчик влажности Michell
    Компоненты, контактирующие с газом Нержавеющая сталь 316
    Диапазон Калибровка: от -100 до +20°C точки росы
    Точность ±1°C между -59 и +20°C точки росы
    ±2°C между -100 и -60°C точки росы
    Скорость потока проб газа Норма подачи аварийного сигнала: 1-5 Нл/мин (0,06-0,3 Нм3/ч) (2,1­10,6 scfh)
    Максимальное давление 138 бар (2000 psig)
    Измерение давления
    Диапазон Точка росы углеводородов: 0-100 бар и. д. (0-1450 psig); точка росы воды: 0-200 бар и. д. (0-2900 psig)
    Точность ±0,25% диапазона измерения
    Зависимость от температуры 1,5% диапазона измерения / 100°C (0,83% диапазона измерения / 100°F)
    Разрешение дисплея 0,1 МПа и бар и. д. (1 psig)
    Система измерения
    Материалы Все контактирующие с газом части изготовлены из нержавеющей стали (марки AISI 316L); неметаллические компоненты производства Vwn®
    Реле потока Из нержавеющей стали (марки AISI 316L), в режиме потока нормально открыто
    Номинальное давление в пробе газа Давление анализа для датчика точки росы углеводородов до 100 бар Для датчика точки росы воды возможно давление до 138 бар Дополнительно 200 бар и.д. (2900 фунтов на кв. дюйм) с помощью проверки под давлением при более высоком уровне
    Отсечной клапан пробы углеводородов Электромагнитный клапан 12 В постоянного тока из нержавеющей стали (марки AISI 316L) с неметаллическими частями Vwn®
    Корпус Взрывозащищенный корпус из алюминия, хромированный, с полиэфирным покрытием, черный
    Протестирован в соответствии с BS3900
    С внутренним нагревом для защиты от образования конденсата
    Защита от загрязнений IP66 / NEMA 4
    Условия эксплуатации В помещении/вне помещения: от -20 до +50°C, макс. 95% RH
    Подключения контура проб газа Порты с внутренней резьбой 1/8" (ATEX/IECEx) или 1Д" NPT (CSA) для каналов точки росы углеводородов и воды
    Подключения контура проб газа Порты с внутренней резьбой 1A" NPT для каналов точки росы углеводородов и воды
    Выходные сигналы Modbus RTU RS485 при при скорости передачи в бодах 9600
    Два линейных выхода 4-20 мА (неизолированных), настраиваемых пользователем для любого сочетания параметров точки росы или давления
    Аварийные сигналы Состояние процесса обработки и анализатора с помощью регистра ПО и пояснений на дисплее
    Взаимосвязанные аварийные сигналы низкой скорости потока для потока каждой пробы
    Сигнал о состоянии неисправности анализатора 23мА на выходе мА 1
    Кабельные вводы 3 предварительно обработанных резьбовых отверстия ISO M20 в основании корпуса для кабельных муфт 1 необработанное
    Источник питания От 90 до 260 В, 47/63 Гц (125 Вт)
    Масса 25 кг (55 фнт)

  • Комплект поставки Michell Condumax II

    № Наименование Количество
    1 Анализатор точки росы по углеводородам Michell Condumax II 1
