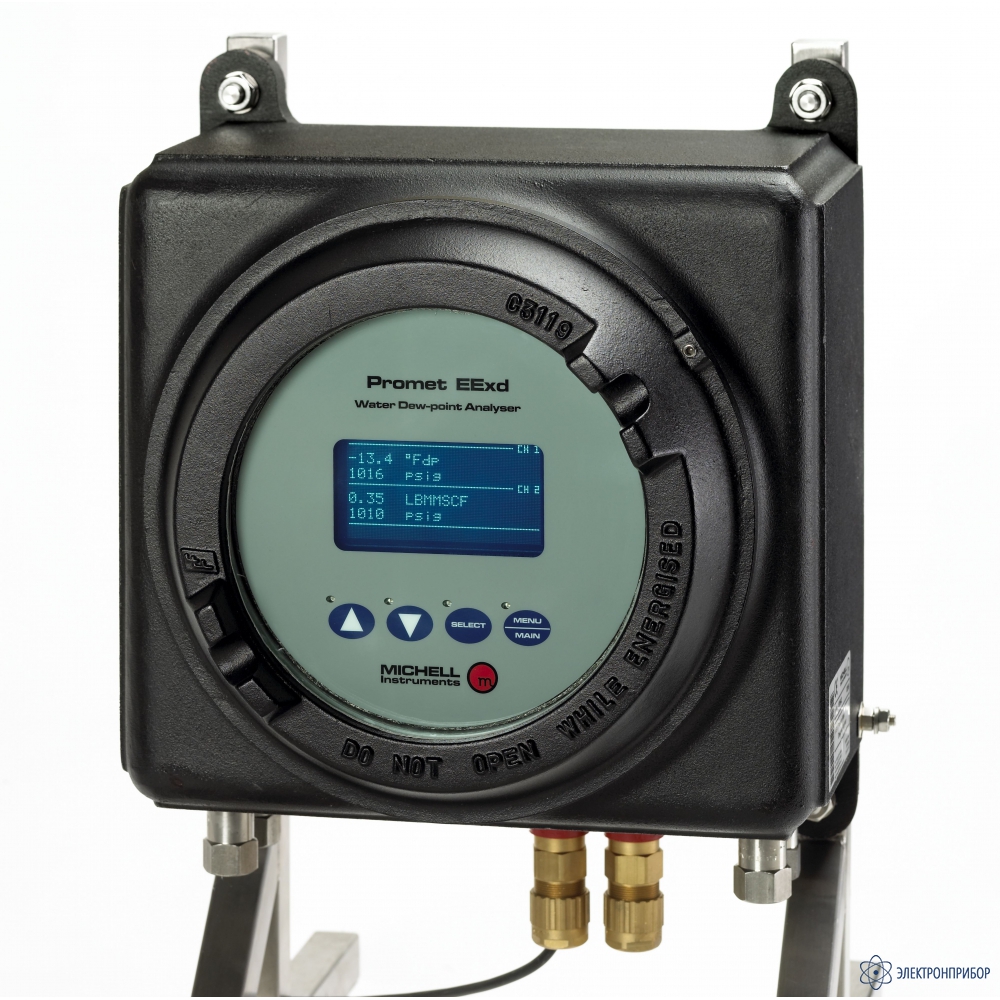

Michell Promet Eexd — анализатор влажности в технологических газах

Код товара: 68846
  • Анализатор влажности в технологических газах Michell Promet Eexd Анализатор влажности в технологических газах Michell Promet Eexd

    • Производитель

      MICHELL

    Описание анализатора влажности в технологических газах Michell Promet Eexd:

    Прибор Michell Promet Eexd разработан для непрерывного автоматического измерения содержания влажности в обрабатываемом природном газе с помощью керамического металлоксидного датчика влажности Michell и является результатом более чем тридцать опыта разработки анализаторов для нефтегазовой промышленности во всем мире.

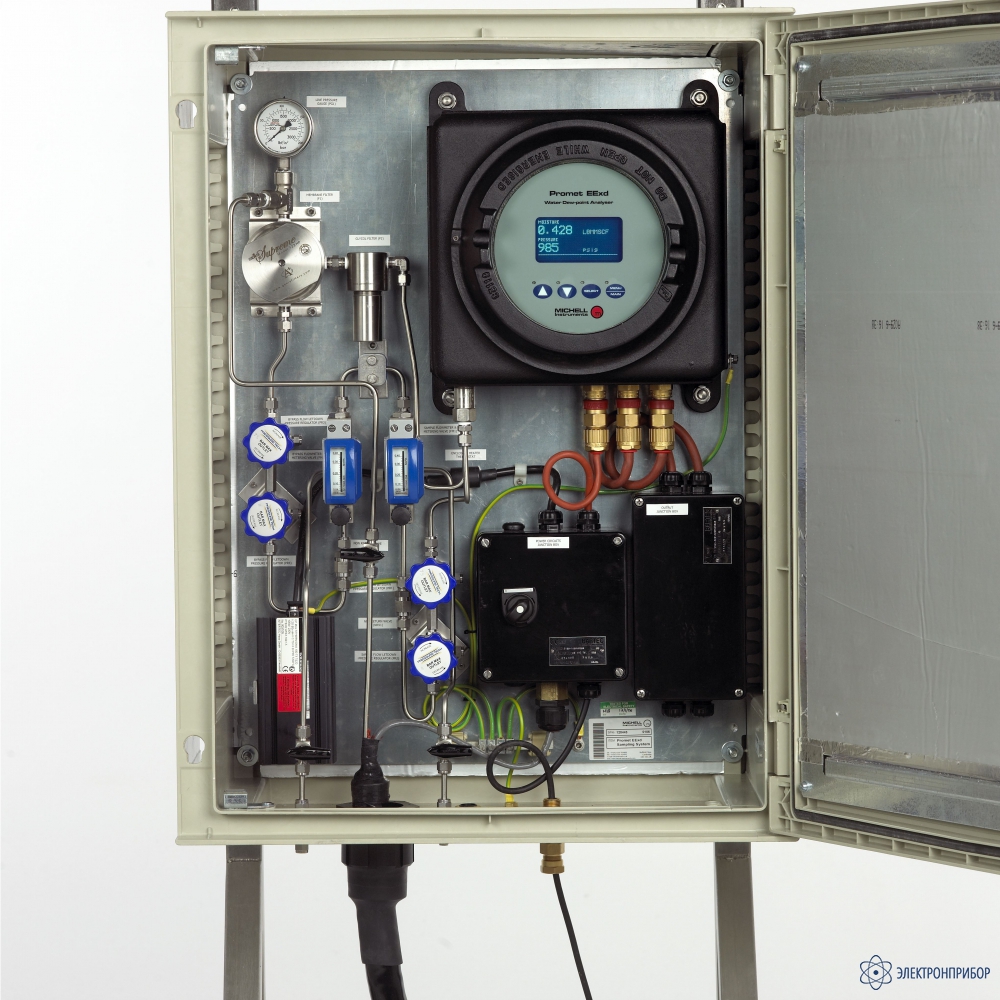

    Система анализатора состоит из одно- или двухканальной ячейки датчика измерения жидкости, управляющей электроники и дисплея, которые заключены в корпус Exd. Анализатор отвечает требованиям директивы ATEX, IECEx или UKCA для использования в зоне повышенного риска 1 или 2 и опасных зонах класса I, категории 1. Сведения о разрешениях указаны на наклейке с маркировкой, расположенной с правой стороны анализатора. Также в комплект поставки может входить дополнительная панель обработки проб, которая устанавливается рядом с точкой отбора проб для подготовки пробы перед поступлением в устройство Michell Promet Eexd.

    С прибором на выбор поставляется несколько различных дисплеев в соответствии с откалиброванным диапазоном измерения точки росы от -100 до +20°C (от -148 до +68°F), прослеживаемых по метрологическим стандартам влажности NPL (UK) и NIST (USA). Дальше прибор осуществляет измерения только на диапазонах от +20 до +30°Cdp (от +68 до +86°Fdp) и от -100 до -120°Cdp (от -148 до -184°F), что равно способности к измерению содержания влажности от <1 ppbV до >30,000 ppmv.

    Требования к работе: 90 - 260 В переменного тока, источник питания 47/63 Гц на 180 Вт и полевые коммуникации по Modbus RTU и/или 4-20 мА. Смотрите в приложении B «Схема проводки системы»

  • Технические характеристики анализатора влажности в технологических газах Michell Promet Eexd:

    Параметр Значение
    Основной блок — измерение параметров
    Конфигурации каналов Один и два канала
    Параметры влажности Точка Росы °C и °F / Давление
    Содержание влажности Автоматический перевод единиц с компенсацией давления: ppmV для природного газа и идеального газа lb/MMscf и мг/м3 для природного газа
    Точка росы при давлении, введенном пользователем, для природного газа и идеального газа
    Вычисления содержания влажности для природного газа на основе либо IS0 18453, либо IGT#8 по предпочтению пользователя
    Анализируемое давление barg, МПа и psig
    Технология датчика
    Технология датчика Керамического металлоксидного датчика влажности Michell
    Диапазон измерений От -120 до +30°Cdp (от -184 до +86°Fdp)
    От 1 ppbV до 30,000 ppmV
    От 0 до 250 barg
    Диапазон калибровки От -100°C dp до +20°C dp (от -148 до +68°F dp) От 10 ppmV до 23,000 ppmV
    Точность Точка Росы: ±1°C между -59.9 и +20°Cdp
    (±1.8°F между -75.9 и +68°Fdp)
    Содержание влажности: ±10% показаний
    Точка росы: ±2°C между -60 и -100°Cdp (±3.6°F между -76 и -148°Fdp)
    Содержание влажности: ±20% показаний
    Анализируемое давление: ±0.25% полной шкалы
    Разрешение измерений От От 0.1°C: -80 до +20°Cdp (0.2°F: От -112 до +68°Fdp)
    От 1°C: -100 to -80°Cdp (2°F: От -148 до -112°Fdp)
    Разрешение выводимых показаний Точка Росы: 0.1°C (0.2°F)
    Содержание влажности: автомасштабирование, 5 цифр МПа и barg: 0.1, psig: 1.0
    Коэффициент температуры Алгоритмическая компенсация
    Интерфейс оператора
    Пользовательский интерфейс: клавиатура Емкостный сенсорный дисплей через стекло
    Дисплей Вакуумно-флуоресцентный
    Запись данных Закольцованная, максимум 150 записей данных
    В каждой записи указывается время, дата, значения влажности и давления для каждого канала
    Пользователь может задать интервал между записями минимум 5 минут и максимум 60 минут
    Коммуникационные возможности и выход Два неизолированных выхода 4-20 мА для каждого канала измерений Максимальная нагрузка 500 Ом
    Диапазон и параметры, задаваемые пользователем
    Modbus RTU @ скорость в бодах 9600
    Сигнализация: два контакта без напряжения на канал; один обрабатывает значения, один - состояние прибора
    Также возможна коммуникация по Modbus
    Корпус
    Корпус главного модуля Управление внутренней температуры для защиты от конденсации и обеспечения стабильных условий анализа
    Тип Взрывобезопасный EExd
    Конструкция Отлитый алюминий без меди
    Отделка Хроматный грунт, полиэстеровое покрытие P9010 (черное).
    Соответствует BS3900
    Общие сведения
    Рабочее давление Максимум 138 barg
    Подключения потока пробы 1/8» NPT(F) (ATEX / IECEx) или 1/4» NPT(F) (CSA) (с внутренней резьбой)
    Расход потока пробы 0.5 - 5 л/мин
    Сигнализация потока пробы Опциональная
    Источник питания Главный блок: 90 - 260 В переменного тока, 47/63 Гц, 180 Вт
    Размеры 353 x 310 x 245 мм (13.8 x 12.2 x 9.6») (В x Ш x Г)
    500 x 500 x 245 мм (19.7 x 19.7 x 9.6») (включая установочные габариты) (В x Ш x Г)
    Вес Анализатор - 21 кг (46 фунтов)
    Рабочая среда В помещениях/снаружи от -20 до +60°C (от -4 до +140°F)
    Максимум 95%RH
    Затененное место
    IP66/NEMA4
    Сертификация для использования в зонах повышенного риска
    Коды сертификации См. Приложение F
    Утверждение типа GOST-R, GOST-K

  • Комплект поставки Michell Promet Eexd

    № Наименование Количество
    1 Анализатор влажности в технологических газах Michell Promet Eexd 1
