ДВТ 03 ТЭ, ДВТ03ТЭ

Измерители относительной влажности и температуры (термогигрометры, психрометры)

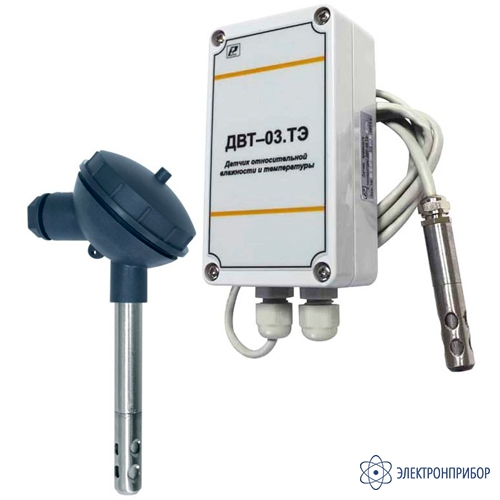

ДВТ-03.ТЭ — датчик влажности и температуры

Код товара: 67204
  • Назначение датчика влажности и температуры ДВТ-03.ТЭ:

    Датчики влажности ДВТ-03.ТЭ – это недорогие приборы для контроля влажности и температуры в помещении, на улице, в системах воздуховодов, термокамерах, внутри шкафов управления и автоматики и т.д.

    Описание датчика влажности и температуры ДВТ-03.ТЭ:

    Чувствительный элемент датчика влажности является взаимозаменяемым элементом. Замена чувствительного элемента не влияет на потерю точности прибора. Датчик влажности ДВТ-03.ТЭ обеспечивает высокую стабильность показаний.

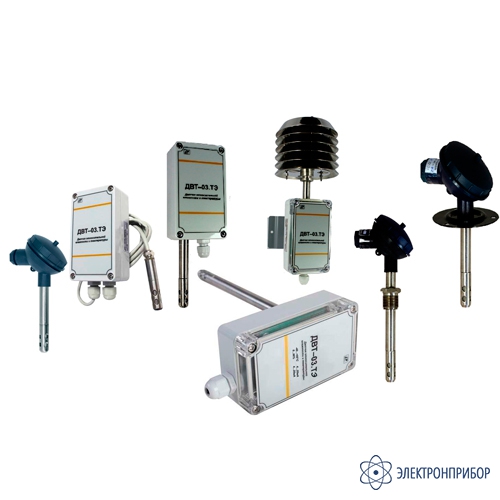

    Датчики ДВТ-03.ТЭ имеют широкий ряд конструктивных исполнений. В том числе вандалоустойчивые исполнения с клеммной головкой, а также исполнение для контроля влажности в чистых помещениях и офисах и исполнение на DIN-рейку для использования внутри шкафов управления.

    Датчики температуры и влажности ДВТ-03.ТЭ выпускаются в двух исполнениях по точности: 2 или 3.

    Конструктивные исполнения

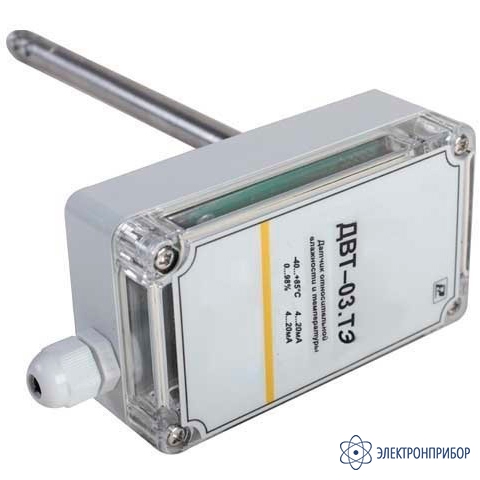

    Датчик влажности канальный
    К1
    К2
    Датчики влажности канальные конструктивных исполнений К1 и К2 применяются для контроля относительной влажности и температуры в газообразных средах систем отопления и кондиционирования (HVAC), при расстойке теста в хлебопекарнях, в процессах сушки макаронных изделий, древесины, глины, в инкубаторах, а также в климатических камерах, холодильниках, морозильниках.

    Диапазон измерения температуры: -40…+100°С;
    Диапазон температуры эксплуатации(вторичного преобразователя-электронного блока): -40…+50°С;
    Степень защиты корпуса первичного преобразователя: IP50;
    Степень защиты корпуса вторичного преобразователя: IP54;
    Диапазон измерения отн. влажности: 0…98%;
    Напряжение питания: 18…36В;
    Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 160, 200, 300 мм;
    вторичного преобразователя: 115х65х40 мм

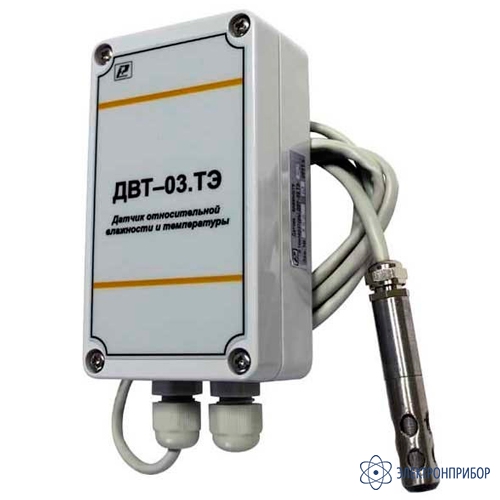

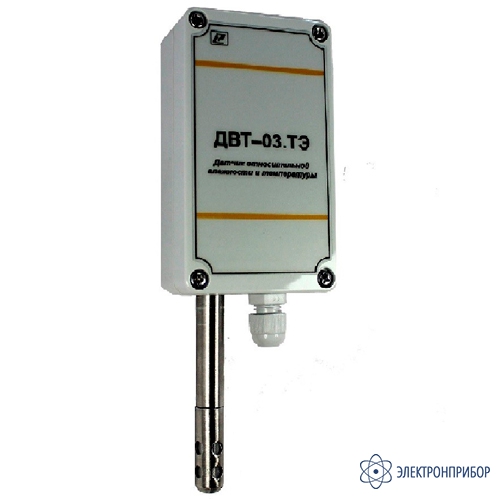

    Датчик влажности настенный (накладной)


    H1

    H2
    Датчики влажности настенные (накладные) конструктивных исполнений Н1 и Н2 применяются для измерения относительной влажности и температуры в производственных помещениях предприятий электронной промышленности, лёгкой промышленности, при выращивании грибов, производстве сыров, в овощехранилищах, теплицах, в помещениях для выращивания птицы и скота, при производстве бумаги, текстиля, а процессе созревания, сушки и хранения колбас.

    Диапазон измерения температуры: -40…+50°С (Н1), -40…+100°С (Н2);
    Диапазон температуры эксплуатации: -40…+50°С;
    Степень защиты корпуса первичного преобразователя: IP50;
    Степень защиты корпуса вторичного преобразователя: IP54;
    Диапазон измерения отн. влажности: 0…98%
    Напряжение питания: 18…36В;
    Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 160 мм;
    вторичного преобразователя: 115 х 65 х 40 мм.
    Длина кабеля для Н2: 1,0; 2,0 м.

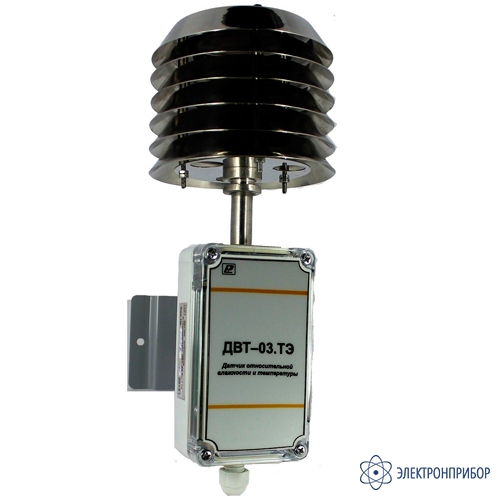

    Датчик влажности уличный

    У
    Уличный датчик влажности (У) предназначен для измерения относительной влажности или относительной влажности и температуры воздуха и других неагрессивных газов вне помещений.

    Для защиты от солнечных лучей и дождя датчик снабжен специальным колпаком. Диапазон измерения температуры: -40…+50°С;
    Диапазон температуры эксплуатации: -40…+50°С;
    Степень защиты корпуса первичного преобразователя: IP53;
    Степень защиты корпуса вторичного преобразователя: IP54;
    Диапазон измерения отн. влажности: 0…98%;
    Напряжение питания: 18…36В;
    Габаритные размеры:
        первичного преобразователя: d=100 мм, l= 100 мм
        вторичного преобразователя: 115 х 65 х 40 мм

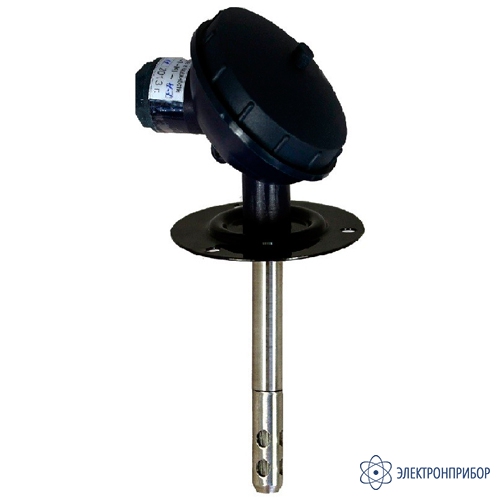

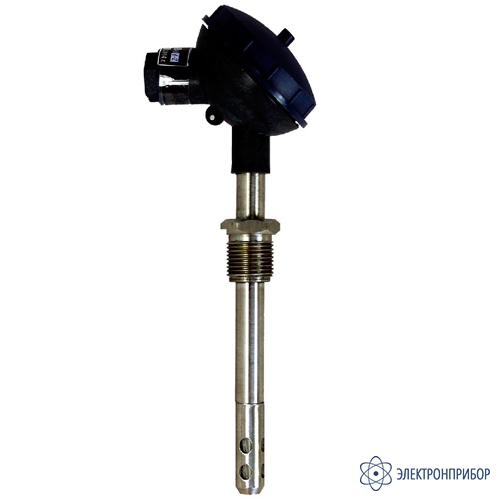

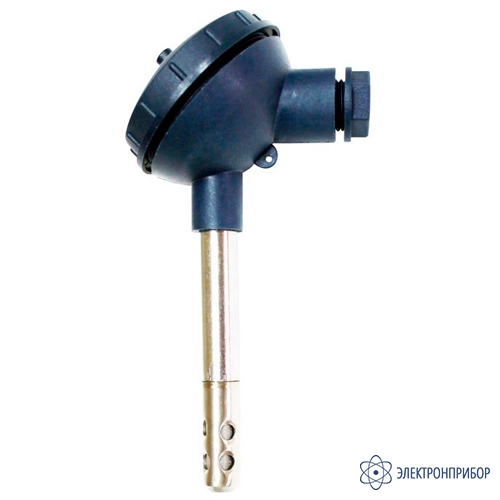

    Датчик влажности с клеммной головкой



    KI1-1



    KI1-2


    KI4-1

    Промышленные датчики влажности с клеммной головкой (Kl) применяются для контроля температуры и влажности в системах отопления и кондиционирования (HVAC), термокамерах для сушки макаронных изделий, древесины, глины, в климатических камерах, холодильниках, морозильниках. Датчики отличаются повышенной механической прочностью, небольшими габаритными размерами, пониженной стоимостью, удобством монтажа и эксплуатации.

    Диапазон измерения температуры: -40…+100°С;
    Диапазон температуры эксплуатации: -40…+50°С;
    Степень защиты корпуса первичного преобразователя: IP50;
    Степень защиты корпуса вторичного преобразователя: IP54;
    Диапазон измерения отн. влажности: 0…98%;
    Напряжение питания: 18…36В;
    Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 80, 200, 300 мм;
    вторичного преобразователя: 75х65х65 мм

    Особенности применения датчика с адсорбционными емкостными чувствительными элементами влажности воздуха

    В данном приборе используется современный емкостной сенсор влажности, чувствительным материалом которого является специальный полимерный материал, адсорбирующий влагу из окружающего воздуха. При увеличении относительной влажности окружающей среды полимер насыщается влагой, при понижении – наоборот. Сенсор является высокостабильным элементом при средних значениях температуры 5…60°С и относительной влажности 20…80%. При выдержке сенсора при высокой влажности более 80% в течение длительного периода времени может наблюдаться сдвиг параметров сенсора в сторону увеличения. При возврате к нормальной влажности сенсор через некоторое время возвращается к исходным параметрам. Сенсор влажности является высокочувствительным элементом к условиям окружающей среды. Сенсор не должен контактировать с волатильными химическими веществами, т.к. это может привести к безвозвратному ухудшению его параметров. Не допускайте длительное присутствие вблизи сенсора паров растворителей, ацетона, этилового и изопропилового спирта, толуола, а также кислот: соляной, азотной, серной и т.д., воздействия аммиака, озона. Не пользуйтесь для очистки прибора и сенсора спрэем.

    Используемые сенсоры полностью откалиброваны на заводе-изготовителе и являются взаимозаменяемыми.

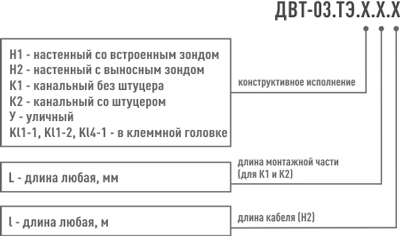

    Варианты исполнения датчика влажности и температуры ДВТ-03.ТЭ:

    Особенности датчика влажности и температуры ДВТ-03.ТЭ

    • 2 выхода 4...20 мА;
    • Взаимозаменяемый чувствительный элемент без потери точности;
    • Низкая инерционность;
    • Высокая стабильность показаний;
    • Возможность повышения точности дополнительной юстировкой.
  • Технические характеристики датчика влажности и температуры ДВТ-03.ТЭ:

    Параметр ДВТ-03.ТЭ.Н1 ДВТ-03.ТЭ.Н2 ДВТ-03.ТЭ.К1 ДВТ-03.ТЭ.К2 ДВТ-03.ТЭ.У ДВТ-03.ТЭ.Kl1–1 ДВТ-03.ТЭ.Kl1–2 ДВТ-03.ТЭ.Kl4–1
    Напряжение питания 18…36 В
    Диапазон измерения относительной влажности 0…98 %
     Диапазон измерения температуры -40…+50°С -40…+100°С -40…+100°С -40…+100°С -40…+50°С -40…+100°С -40…+100°С -40…+100°С
    Диапазон температуры эксплуатации -40…+50°С -40…+50°С -40…+50°С -40…+50°С -40…+50°С -40…+50°С -40…+50°С -40…+50°С
    Степень защиты корпуса первичного преобразователя IP50 IP50 IP50 IP50 IP53 IP50 IP50 IP50
    Степень защиты корпуса вторичного преобразователя IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54
     Габаритные размеры первичного преобразователя d=12 мм, l=160 мм d=12 мм, l=160 мм d=12 мм, l=160, 200 d=12 мм, l=160, 200 d=100 мм, l=100 мм d=12 мм, l=80, 200, 300 мм d=12 мм, l=80, 200, 300 мм d=12 мм, l=80, 200, 300 мм
    Габаритные размеры вторичного преобразователя 115х65х40 мм 115х65х40 мм 115х65х40 мм 115х65х40 мм 115х65х40 мм 115х65х40 мм 115х65х40 мм 115х65х40 мм
    Абсолютная погрешность датчика влажности ДВТ-03.ТЭ в завиимости от исполнения по точности измерения
    Параметр Значение
    Измеряемая величина Относительная влажность в диапазоне 10…90% Относительная влажность в диапазоне 0…10%, 90…98% Температура в диапазоне 0…+90°С  Температура в диапазоне -40…0°С, +90…+100°С
    Абсолютная погрешность ±2,5% ±4,0% ±0,4°С ±0,6°С
  • Комплект поставки ДВТ-03.ТЭ

    Наименование Количество
    1 Датчик влажности и температуры ДВТ-03.ТЭ в соответствующей модификации 1
    2 Руководство по эксплуатации 1

    Дополнительная комплектация ДВТ-03.ТЭ:

    (Поставляется за отдельную плату)

    Наименование
    1 Колпачок защитный (для конструктивных исполнений Н,К, У, Kl) Ф12 мм из нержавеющей стали
    2 Кронштейн КД1–Н – для крепления датчика на стене (для конструктивного исполнения Н1 и Н2)
    3 Кронштейн КД2–Н – для крепления датчика на стене (для конструктивного исполнения Н1 и Н2)
    4 Кронштейн КД1–Kl и гайка – для крепления датчика исполнения Кl1–2 на стене
    5 Переходник для установки датчика в генератор влажности газа «Родник» (для конструктивных исполнений Н, К, Kl)
    6 Набор для юстировки (для конструктивных исполнений Н, К, Kl)
