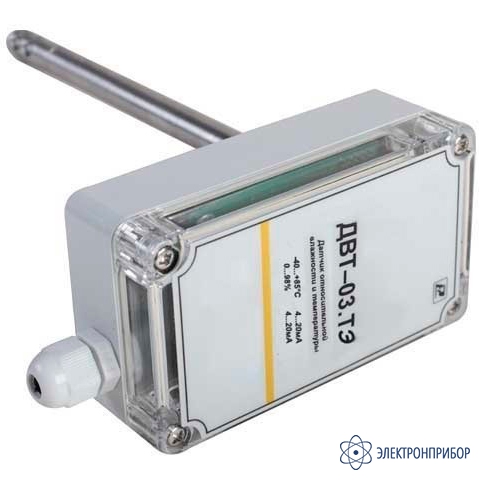

ДВТ-03.ТЭ.К1 — датчик влажности и температуры (канальный без штуцера)
Код товара: 67225-
Назначение датчика влажности и температуры ДВТ-03.ТЭ:
Датчики влажности ДВТ-03.ТЭ – это недорогие приборы для контроля влажности и температуры в помещении, на улице, в системах воздуховодов, термокамерах, внутри шкафов управления и автоматики и т.д.
Описание датчика влажности и температуры ДВТ-03.ТЭ:
Чувствительный элемент датчика влажности является взаимозаменяемым элементом. Замена чувствительного элемента не влияет на потерю точности прибора. Датчик влажности ДВТ-03.ТЭ обеспечивает высокую стабильность показаний.
Датчики ДВТ-03.ТЭ имеют широкий ряд конструктивных исполнений. В том числе вандалоустойчивые исполнения с клеммной головкой, а также исполнение для контроля влажности в чистых помещениях и офисах и исполнение на DIN-рейку для использования внутри шкафов управления.
Датчики температуры и влажности ДВТ-03.ТЭ выпускаются в двух исполнениях по точности: 2 или 3.
Конструктивные исполнения
Датчик влажности канальный
К1
К2Датчики влажности канальные конструктивных исполнений К1 и К2 применяются для контроля относительной влажности и температуры в газообразных средах систем отопления и кондиционирования (HVAC), при расстойке теста в хлебопекарнях, в процессах сушки макаронных изделий, древесины, глины, в инкубаторах, а также в климатических камерах, холодильниках, морозильниках. Диапазон измерения температуры: -40…+100°С;
Диапазон температуры эксплуатации(вторичного преобразователя-электронного блока): -40…+50°С;
Степень защиты корпуса первичного преобразователя: IP50;
Степень защиты корпуса вторичного преобразователя: IP54;
Диапазон измерения отн. влажности: 0…98%;
Напряжение питания: 18…36В;
Габаритные размеры:
первичного преобразователя: d=12 мм, l= 160, 200, 300 мм;
вторичного преобразователя: 115х65х40 ммДатчик влажности настенный (накладной)
H1
H2Датчики влажности настенные (накладные) конструктивных исполнений Н1 и Н2 применяются для измерения относительной влажности и температуры в производственных помещениях предприятий электронной промышленности, лёгкой промышленности, при выращивании грибов, производстве сыров, в овощехранилищах, теплицах, в помещениях для выращивания птицы и скота, при производстве бумаги, текстиля, а процессе созревания, сушки и хранения колбас. Диапазон измерения температуры: -40…+50°С (Н1), -40…+100°С (Н2);
Диапазон температуры эксплуатации: -40…+50°С;
Степень защиты корпуса первичного преобразователя: IP50;
Степень защиты корпуса вторичного преобразователя: IP54;
Диапазон измерения отн. влажности: 0…98%
Напряжение питания: 18…36В;
Габаритные размеры:
первичного преобразователя: d=12 мм, l= 160 мм;
вторичного преобразователя: 115 х 65 х 40 мм.
Длина кабеля для Н2: 1,0; 2,0 м.Датчик влажности уличный
УУличный датчик влажности (У) предназначен для измерения относительной влажности или относительной влажности и температуры воздуха и других неагрессивных газов вне помещений. Для защиты от солнечных лучей и дождя датчик снабжен специальным колпаком. Диапазон измерения температуры: -40…+50°С;
Диапазон температуры эксплуатации: -40…+50°С;
Степень защиты корпуса первичного преобразователя: IP53;
Степень защиты корпуса вторичного преобразователя: IP54;
Диапазон измерения отн. влажности: 0…98%;
Напряжение питания: 18…36В;
Габаритные размеры:
первичного преобразователя: d=100 мм, l= 100 мм
вторичного преобразователя: 115 х 65 х 40 ммДатчик влажности с клеммной головкой
KI1-1
KI1-2
KI4-1Промышленные датчики влажности с клеммной головкой (Kl) применяются для контроля температуры и влажности в системах отопления и кондиционирования (HVAC), термокамерах для сушки макаронных изделий, древесины, глины, в климатических камерах, холодильниках, морозильниках. Датчики отличаются повышенной механической прочностью, небольшими габаритными размерами, пониженной стоимостью, удобством монтажа и эксплуатации.
Диапазон измерения температуры: -40…+100°С;
Диапазон температуры эксплуатации: -40…+50°С;
Степень защиты корпуса первичного преобразователя: IP50;
Степень защиты корпуса вторичного преобразователя: IP54;
Диапазон измерения отн. влажности: 0…98%;
Напряжение питания: 18…36В;
Габаритные размеры:
первичного преобразователя: d=12 мм, l= 80, 200, 300 мм;
вторичного преобразователя: 75х65х65 ммОсобенности применения датчика с адсорбционными емкостными чувствительными элементами влажности воздуха
В данном приборе используется современный емкостной сенсор влажности, чувствительным материалом которого является специальный полимерный материал, адсорбирующий влагу из окружающего воздуха. При увеличении относительной влажности окружающей среды полимер насыщается влагой, при понижении – наоборот. Сенсор является высокостабильным элементом при средних значениях температуры 5…60°С и относительной влажности 20…80%. При выдержке сенсора при высокой влажности более 80% в течение длительного периода времени может наблюдаться сдвиг параметров сенсора в сторону увеличения. При возврате к нормальной влажности сенсор через некоторое время возвращается к исходным параметрам. Сенсор влажности является высокочувствительным элементом к условиям окружающей среды. Сенсор не должен контактировать с волатильными химическими веществами, т.к. это может привести к безвозвратному ухудшению его параметров. Не допускайте длительное присутствие вблизи сенсора паров растворителей, ацетона, этилового и изопропилового спирта, толуола, а также кислот: соляной, азотной, серной и т.д., воздействия аммиака, озона. Не пользуйтесь для очистки прибора и сенсора спрэем.
Используемые сенсоры полностью откалиброваны на заводе-изготовителе и являются взаимозаменяемыми.
Варианты исполнения датчика влажности и температуры ДВТ-03.ТЭ:
Особенности датчика влажности и температуры ДВТ-03.ТЭ
- 2 выхода 4...20 мА;
- Взаимозаменяемый чувствительный элемент без потери точности;
- Низкая инерционность;
- Высокая стабильность показаний;
- Возможность повышения точности дополнительной юстировкой.
-
Технические характеристики датчика влажности и температуры (канального без штуцера) ДВТ-03.ТЭ.К1:
Параметр ДВТ-03.ТЭ.Н1 ДВТ-03.ТЭ.Н2 ДВТ-03.ТЭ.К1 ДВТ-03.ТЭ.К2 ДВТ-03.ТЭ.У ДВТ-03.ТЭ.Kl1–1 ДВТ-03.ТЭ.Kl1–2 ДВТ-03.ТЭ.Kl4–1 Напряжение питания 18…36 В Диапазон измерения относительной влажности 0…98 % Диапазон измерения температуры -40…+50°С -40…+100°С -40…+100°С -40…+100°С -40…+50°С -40…+100°С -40…+100°С -40…+100°С Диапазон температуры эксплуатации -40…+50°С -40…+50°С -40…+50°С -40…+50°С -40…+50°С -40…+50°С -40…+50°С -40…+50°С Степень защиты корпуса первичного преобразователя IP50 IP50 IP50 IP50 IP53 IP50 IP50 IP50 Степень защиты корпуса вторичного преобразователя IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54 Габаритные размеры первичного преобразователя d=12 мм, l=160 мм d=12 мм, l=160 мм d=12 мм, l=160, 200 d=12 мм, l=160, 200 d=100 мм, l=100 мм d=12 мм, l=80, 200, 300 мм d=12 мм, l=80, 200, 300 мм d=12 мм, l=80, 200, 300 мм Габаритные размеры вторичного преобразователя 115х65х40 мм 115х65х40 мм 115х65х40 мм 115х65х40 мм 115х65х40 мм 115х65х40 мм 115х65х40 мм 115х65х40 мм Абсолютная погрешность датчика влажности ДВТ-03.ТЭ в завиимости от исполнения по точности измерения Параметр Значение Измеряемая величина Относительная влажность в диапазоне 10…90% Относительная влажность в диапазоне 0…10%, 90…98% Температура в диапазоне 0…+90°С Температура в диапазоне -40…0°С, +90…+100°С Абсолютная погрешность ±2,5% ±4,0% ±0,4°С ±0,6°С -
Комплект поставки ДВТ-03.ТЭ.К1
№ Наименование Количество 1 Датчик влажности и температуры (канальный без штуцера) ДВТ-03.ТЭ.К1 1 2 Руководство по эксплуатации 1 Дополнительная комплектация ДВТ-03.ТЭ.К1:
(Поставляется за отдельную плату)
№ Наименование 1 Колпачок защитный Ф12 мм из нержавеющей стали 2 Переходник для установки датчика в генератор влажности газа «Родник» 3 Набор для юстировки -
Модификации ДВТ-03.ТЭ
-
Файлы для ДВТ-03.ТЭ.К1
