ИВА‑6АР/ ДТР-3-СМ-М — гигрометр с преобразователем точки инея ДТР‑3‑СМ‑М
Код товара: 84699-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
46434-11 до 15.02.2031
Сертификаты
Назначение гигрометра с преобразователем точки инея ДТР‑3‑СМ‑М ИВА‑6АР/ ДТР-3-СМ-М:
Гигрометр с преобразователем точки инея ИВА‑6АР/ ДТР-3-СМ-М — это переносной прибор с питанием от батареек. Диапазон измерений температуры точки инея от -80 до 0°С (диапазон индикации от -99,9 до 0°С). Есть канал индикации температуры.
Преобразователь ДТР-3-СМ-М имеет корпус из нержавеющей стали с установочной резьбой М20×1,5, рабочее давление до 30 МПа. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
Состав гигрометра ИВА‑6АР/ ДТР-3-СМ-М:

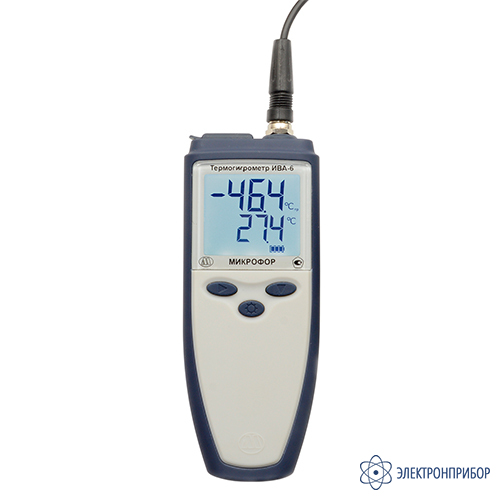

- блок индикации ИВА-6АР;
- преобразователь точки росы/инея ДТР-3-СМ-М.
Внимание!
Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.Особенности гигрометра с преобразователем точки инея ДТР‑3‑СМ‑М ИВА‑6АР/ ДТР-3-СМ-М:
- подходит для постоянной установки (анализируемый газ подается без прерываний);
- канал индикации температуры;
- конструкция уплотнения обеспечивает отсутствие застойной зоны и гигроскопичных материалов в области сенсора;
- алгоритм температурной коррекции показаний обеспечивает высокую точность в широком диапазоне температур эксплуатации от -40 до +60°С;
- длина соединительного кабеля до 100 м (стандартная длина - 4 м);
- рабочее давление погружной части преобразователя до 30 МПа;
- контрастный ЖК экран с подсветкой с одновременной индикацией двух параметров;
- постоянная индикация точки росы/инея и температуры;
- звуковая индикация превышения верхних и нижних устанавливаемых пользователем порогов по влажности и температуре;
- индикация уровня заряда элементов питания;
- время непрерывной работы от 2 батареек АА не менее 1 года;
- запись измеренных значений на карту памяти microSD с задаваемым интервалом (считывание производится программой DataLogger с помощью кабеля mini USB-A или кард-ридером);
- метрологические характеристики преобразователя нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея);
- для защиты от воздействия атмосферной влаги преобразователь ДТР-3-СМ-М комплектуется транспортным колпачком с осушителем.
Дополнительные возможности:
- размещение термогигрометра на стене с помощью кронштейна;
- конфигурирование через порт miniUSB программой DataLogger (с кабелем mini USB-A);
- адаптер КИ-3 позволяет подключить прибор к сети RS-485 Modbus RTU (контроллер ИВА-128, компьютер (в том числе с ПО SensNet) или SCADA-системе) для использования в составе многоканальных систем.

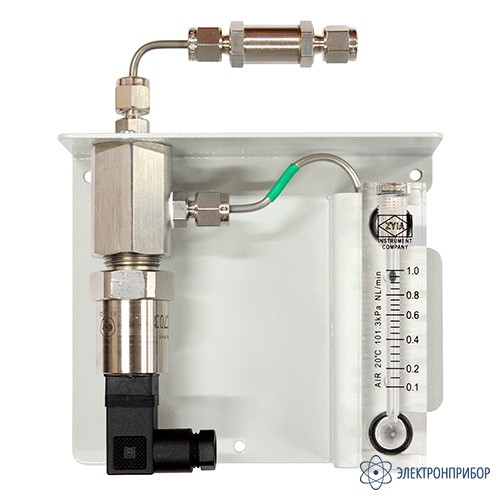

Совместим с пробоотборными устройствами:
- ПДВ-1-М-10МПа-А, ПДВ-1-М-30МПа, ПДВ-1-М-30МПа-А;

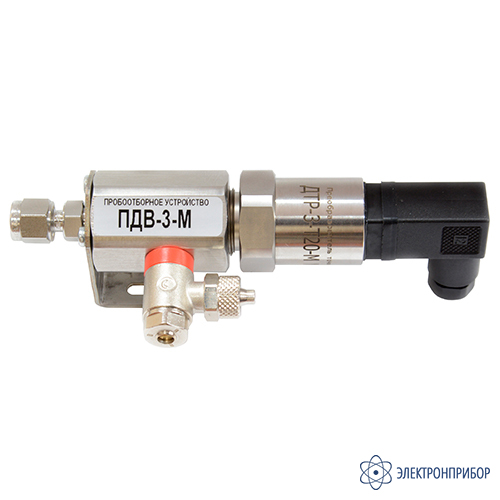

- ПДВ-3-М-Р-А;
- ПДВ-6-М-3МПа-Р-А, ПДВ-6-М-10МПа-Р-А, ПДВ-6-М-30МПа-Р-А.
Область применения гигрометра с преобразователем точки инея ДТР‑3‑СМ‑М ИВА‑6АР/ ДТР-3-СМ-М:
- периодический или непрерывный контроль температуры точки росы/инея сжатого воздуха и других неагрессивных технологических газов;
- измерение температуры точки росы/инея водорода в системах охлаждения генераторов;
- периодический контроль температуры точки росы/инея неагрессивных технологических газов.
-
-
Технические характеристики гигрометра с преобразователем точки инея ДТР‑3‑СМ‑М ИВА‑6АР/ ДТР-3-СМ-М:
Параметр Значение Диапазон измерений температуры точки росы/инея, °С:
- при температуре анализируемого газа (Тг) 4 °C и ниже
- при температуре анализируемого газа выше 4 °C
от -80 до (Tг - 4)
от -80 до 0Диапазон индикации температуры точки инея, °С от -99,9 до 0 Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С ±2 Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, мин, не более 5 Питание 2 батареи типа АА Наличие RS-485 (Modbus RTU) с адаптером КИ-3 Установочная резьба преобразователя М20×1,5 Максимальное рабочее давление для погружной части преобразователя, МПа 30 Габаритные размеры, мм, не более:
- блока индикации
- преобразователя
25×70×155
30×30×120Диапазон температур эксплуатации, °С:
- блока индикации
- преобразователя
от 0 до +50
от -40 до +60Масса, кг, не более:
- блока индикации
- преобразователя
0,5
0,5 -
Комплект поставки ИВА‑6АР/ ДТР-3-СМ-М
№ Наименование Количество 1 Блок индикации ИВА-6АР 1 2 Преобразователь ДТР-3-СМ-М 1 3 Транспортный колпачок М20×1,5 с осушителем 1 4 Карта памяти microSD с ПО DataLogger 1 5 Батарейка АА 2 6 Соединительный кабель (стандартная длина 4м, длина оговаривается при заказе) 1 7 Руководство по эксплуатации на блок индикации ИВА-6АР для ДТР 1 8 Руководство по эксплуатации на преобразователь ДТР-3-СМ-М 1 9 Упаковка 1 Дополнительная комплектация ИВА‑6АР/ ДТР-3-СМ-М
(Поставляется за отдельную плату)
№ Наименование 1 Кронштейн 2 Кабель mini USB-A 3 Адаптер КИ-3 4 Кард-ридер 5 кольцо уплотнительное фторопластовое 20,5×15×1,5 -
Дополнительная комплектация ИВА‑6АР/ ДТР-3-СМ-М
-
