ДВ2ТТ20-1Т-2П-А\250 — измерительный преобразователь влажности и температуры

Код товара: 84669
  • 25948-11
    Измерительный преобразователь влажности и температуры ДВ2ТТ20-1Т-2П-А\250 Измерительный преобразователь влажности и температуры ДВ2ТТ20-1Т-2П-А\250 Измерительный преобразователь влажности и температуры ДВ2ТТ20-1Т-2П-А\250

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      25948-11 до 24.11.2030

    Сертификаты

    Назначение измерительного преобразователя влажности и температуры ДВ2ТТ20-1Т-2П-А\250:

    Измерительный преобразователь влажности и температуры ДВ2ТТ20-1Т-2П-А\250 предназначен для измерений относительной влажности и температуры окружающей среды и их передачи в виде двух токовых унифицированных сигналов 4...20 мА.

    Особенности измерительного преобразователя влажности и температуры ДВ2ТТ20-1Т-2П-А\250:

    • 2 активных токовых выхода 4...20 мА (не токовая петля);
    • преобразователь закрепляется на вертикальной поверхности двумя винтами и подключается к измерительной системе через разъем (стандартное исполнение) или клеммную колодку внутри герметичного корпуса;
    • настройка токовых выходов осуществляется с помощью кабеля интерфейсного КК-2 с кабелем для настройки ДВ2ТТ20-А (опция);
    • на каждый токовый выход может быть выведен любой из следующих параметров:

    - относительная влажность воздуха относительно воды/льда;

    - температура точки росы/инея;

    - температура;

    • возможность оперативно снимать и возвращать на место измерительные преобразователи ДВ2ТСМ-Б для поверки или перед санитарной обработкой контролируемого объекта.

    Описание измерительного преобразователя влажности и температуры ДВ2ТТ20-1Т-2П-А\250:

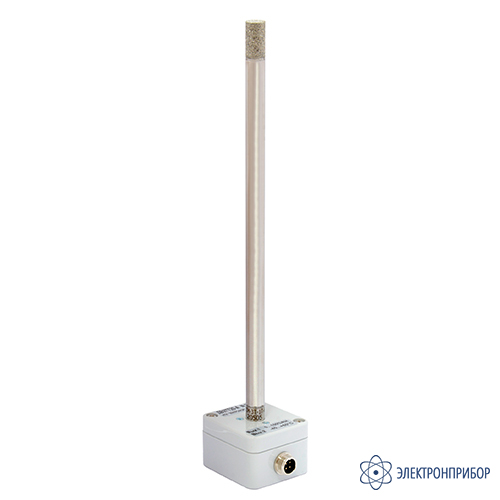

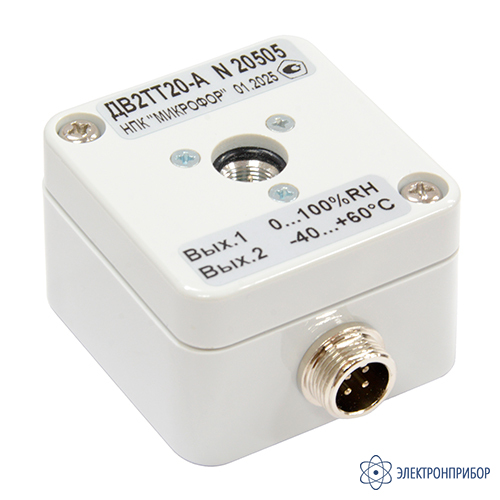

    Измерительный преобразователь влажности и температуры ДВ2ТТ20-А состоит из измерительного преобразователя влажности и температуры ДВ2ТСМ-Б (измеряет влажности и температуру, передает измеренные значения по интерфейсу µForLan (протоколу Modbus), установленного (вкрученного в разъемное соединение) в преобразователь интерфейса ДВ2ТТ20-А (преобразует интерфейс µForLan в в два токовых выхода 4...20 мА). Опционально преобразователь интерфейса ДВ2ТТ20-А может оснащаться гермовводом вместо разъема (при необходимости нужно указывать эту опцию при заказе).

    Внимание!
    Если один из токовых выходов не используется, необходимо подключить соответствующий контакт «I1» или «I2» к контакту «Общий». Невыполнение этого требования может привести к искажению показаний по используемому токовому выходу.

    Преобразователи ДВ2ТТ20-А выпускаются в исполнениях (необходимо указывать при заказе):

    • ДВ2ТТ20-1Т-1П-А/250*: диапазон измерений температуры от 0 до +60 °С;
    • ДВ2ТТ20-2Т-1П-А/250*: диапазон измерений температуры от -20 до +60 °С;
    • ДВ2ТТ20-3Т-1П-А/250*: диапазон измерений температуры от -40 до +60 °С;
    • ДВ2ТТ20-1Т-2П-А/250*: диапазон измерений температуры от 0 до +60 °С, повышенная точность измерений влажности.

    * - оговаривается при заказе из ряда 250 (стандартная), 500 и 1000 мм.

    При заказе оговариваются:

    • исполнение преобразователя по диапазону измерения температуры (1Т, 2Т, 3Т);
    • исполнение преобразователя по точности измерения влажности (1П, 2П)
    • длина выносного зонда из ряда 250 (стандартная), 500 и 1000 мм;
    • тип защитного колпачка:

    II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);

    III - пористый из спеченной нержавеющей стали (поры около 25 мкм) (стандартный);

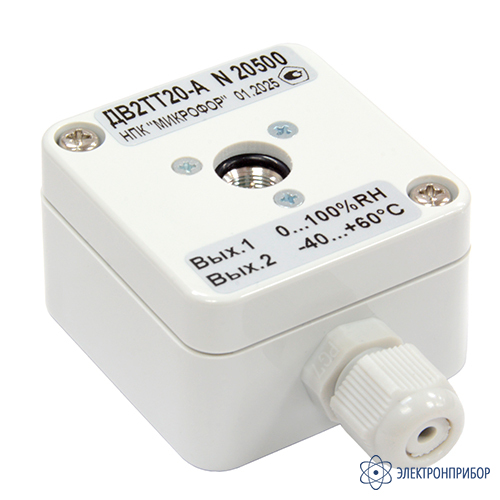

    • укажите, если преобразователь следует укомплектовать гермовводом вместо разъема.

    Область применения измерительного преобразователя влажности и температуры ДВ2ТТ20-1Т-2П-А\250:

    • измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях;
    • измерения в свободной атмосфере;
    • технологические и холодильные камеры;
    • системы вентиляции и кондиционирования;
    • регуляторы и приборы КИПиА с аналоговыми токовыми входами для контроля микроклимата.

  • Технические характеристики измерительного преобразователя влажности и температуры ДВ2ТТ20-1Т-2П-А\250:

    Параметр Значение
    Диапазон измерений относительной влажности, % 0...98
    Диапазон измерения температуры, °С:
    - для исполнения 1Т
    - для исполнения 2Т
    - для исполнения 3Т
    0...+60
    -20...+60
    -40...+60
    Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %:
    исполнение 1П:
    - в диапазоне относительной влажности от 0 до 90%
    - в диапазоне относительной влажности от 90 до 98%*
    исполнение 2П:
    - в диапазоне относительной влажности от 0 до 90%
    - в диапазоне относительной влажности от 90 до 98%*


    ±2
    ±3

    ±1
    ±2
    Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С ±0,1
    Пределы допускаемой абсолютной погрешности измерения температуры, °С:
    - в диапазоне от -40 до -20°С
    - в диапазоне от -20 до +60°С
    ±1
    ±0,3
    Постоянная времени при скорости обдува преобразователя не менее 1 м/с:
    - по относительной влажности, мин
    - по температуре, мин
    не более 2
    не более 5
    Интервал обновления значения выходного тока, с 4
    Напряжение питания преобразователя, В 11...27
    Потребляемый ток без электрической нагрузки на выходе, мА, не более 5
    Максимальное сопротивление нагрузки, Ом, не более
    (где Uп - напряжение питания преобразователя, В):    		 50(Uп-8)
    Габаритные размеры, мм:
    - корпуса преобразователя
    - выносного зонда
    35×50×73
    ø12×250**
    Масса преобразователя, кг, не более 0,3
    * - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях;
    ** - оговаривается при заказе из ряда 250 (стандартная), 500 и 1000 мм.

  • Комплект поставки ДВ2ТТ20-1Т-2П-А\250

    № Наименование Количество
    1 Измерительный преобразователь влажности и температуры ДВ2ТТ20-1Т-2П-А\250 1
    2 Руководство по эксплуатации (допускается оформлять одно руководство по эксплуатации на партию преобразователей) 1
    3 Свидетельство о поверке на бумажном носителе   1
    4 Упаковка   1

    Дополнительная комплектация ДВ2ТТ20-1Т-2П-А\250

    (Поставляется за отдельную плату)

    № Наименование
    1 Кабель интерфейсный КК-2 с кабелем для настройки ДВ2ТТ20-А
    2 Кабель удлинительный КУ-4 (опция для поверки)
    3 Комплекс для юстировки одноканальный (опция для поверки)
