ДВ2ТСМ-6Т-1П-Г — измерительный преобразователь влажности и температуры
Код товара: 84678-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
25948-11 до 24.11.2030
Назначение измерительного преобразователя влажности и температуры ДВ2ТСМ-6Т-1П-Г:
Измерительный преобразователь влажности и температуры ДВ2ТСМ-6Т-1П-Г предназначен для измерений относительной влажности (в том числе при повышенной температуре до +125 °С) и температуры окружающей среды и их передачи в виде цифрового выходного сигнала.
Преобразователь ДВ2ТСМ-6Т-1П-Г имеет цифровой выходной сигнал по интерфейсу µForLan и протоколу Modbus для подключения к блокам индикации ИВА-6Б2, ИВА-6Б2-К-DIN или в составе преобразователя ДВ2ТТ20-Г.
Особенности измерительного преобразователя влажности и температуры ДВ2ТСМ-6Т-1П-Г:
- работа зонда измерения относительной влажности и температуры при повышенной температуре до +125 °С;
- рассчитывает температуру точки росы/инея;
- подключение к блокам индикации ИВА-6Б2, ИВА-6Б2-К-DIN или в составе преобразователя ДВ2ТТ20-Г;
- считывание показаний с помощью компьютера возможно через преобразователь интерфейса ПИ-1СМ (до 12 ДВ2ТСМ-6Т-1П-Г одновременно) или кабель интерфейсный КК-2 (один ДВ2ТСМ-6Т-1П-Г).
Описание измерительного преобразователя влажности и температуры ДВ2ТСМ-6Т-1П-Г:

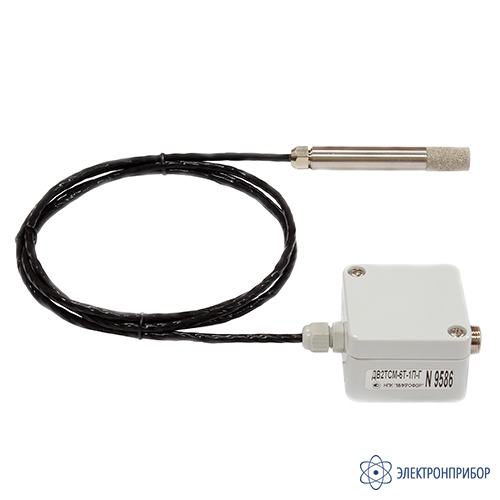

Преобразователь состоит из корпуса преобразователя, соединенного с зондом с помощью кабеля длиной 1,5 м, соединение с кабелем неразъемное. Подключение кабеля для питания и съема выходного сигнала к преобразователю осуществляется через цилиндрический разъем.
Область применения измерительного преобразователя влажности и температуры ДВ2ТСМ-6Т-1П-Г:
- для контроля процесса сушки продукции;
- других применений, требующих измерения влажности при повышенной температуре.
-
-
Технические характеристики измерительного преобразователя влажности и температуры ДВ2ТСМ-6Т-1П-Г:
Параметр Значение Диапазон измерений относительной влажности, % 0...98 Диапазон измерения температуры, °С 0...+125 Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %:
- в диапазоне относительной влажности от 0 до 90%
- в диапазоне относительной влажности от 90 до 98%*
±2
±3Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1 °С от 23 °С ±0,1 Пределы допускаемой абсолютной погрешности измерения температуры, °С:
- в диапазоне от 0 до +60 °С
- в диапазоне от +60 до +125 °С
±0,3
±0,7Постоянная времени при скорости обдува преобразователя не менее 1 м/с:
- по относительной влажности, мин
- по температуре, мин
не более 2
не более 5Напряжение питания преобразователя, В 7...15 Потребляемый ток без электрической нагрузки на выходе, мА, не более 25 Рабочие условия применения, температура, °С:
- корпуса преобразователя
- зонда
0...+60
0...+125Габаритные размеры, мм:
- корпуса преобразователя
- выносного зонда
35×85×105
ø12×107Длина соединительного кабеля между выносным зондом и корпусом, м, не менее 1,5 Масса преобразователя, кг, не более 0,3 * - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях. -
Комплект поставки ДВ2ТСМ-6Т-1П-Г
№ Наименование Количество 1 Измерительный преобразователь влажности и температуры ДВ2ТСМ-6Т-1П-Г 1 2 Руководство по эксплуатации (допускается оформлять одно руководство по эксплуатации на партию преобразователей, при поставке в составе термогигрометра руководство по эксплуатации оформляется на соответствующий термогигрометр) 1 3 Свидетельство о поверке на бумажном носителе 1 4 Упаковка 1 -
Дополнительная комплектация ДВ2ТСМ-6Т-1П-Г
-
Совместимость с ДВ2ТСМ-6Т-1П-Г
-
ИВА-6Б2, стационарный термогигрометр в щитовом исполнении
Цена по запросу
Выбрать исполнение
4 варианта исполнения
-
ДВ2ТТ20-Г с ДВ2ТСМ-1Т-4П-В, измерительный преобразователь влажности и температуры
Снят с производства
Подобрать аналог
-
-
