ИВА 8, ИВА8

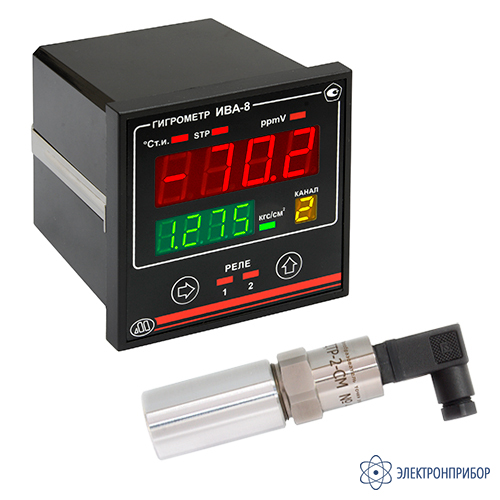

ИВА-8/ДТР-2-СМ — гигрометр в щитовом исполнении (преобразователь ДТР-2-СМ)
Код товара: 64753-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
13560-11 до 20.11.2030
Сертификаты
Назначение гигрометра в щитовом исполнении (преобразователь ДТР-2-СМ) ИВА-8/ДТР-2-СМ:
Данный гигрометр ИВА-8/ДТР-2-СМ имеет щитовое исполнение, размещается стационарно, напряжение питания 220 В. Диапазон измерений температуры точки инея от -80 до 0°С (диапазон индикации от -99,9 до 0°С).
Установочная резьба преобразователя М24×1, рабочее давление до 10 МПа.
Имеет 2 реле для управления внешними устройствами и может иметь либо 2 токовых выхода (4...20 мА или 0...5 мА), либо цифровой выход (RS-232 или RS-485, протокол Modbus RTU).
Состав гигрометра ИВА-8/ДТР-2-СМ:
Особенности гигрометра в щитовом исполнении (преобразователь ДТР-2-СМ) ИВА-8/ДТР-2-СМ:
- щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
- конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
- питание 220В переменное;
- светодиодный индикатор с одновременной индикацией двух параметров;
- подключение до 2 шт. преобразователей ДТР-2-СМ (включая ПДВ-8) непосредственно к блоку индикации;
- длина соединительного кабеля до 200 м (стандартная длина - 4 м);
- на индикатор могут быть выведены:
- точка росы/инея (°С),
- молярная доля влаги* (ppm),
- избыточное давление (кгс/см2); - возможность ввода рабочего давления (до 30 кгс/см2) для пересчета показаний точки инея к атмосферному давлению;
- 2 релейных выхода;
- для постоянной установки (анализируемый газ подается без прерываний);
- сенсор влажности находится при постоянной поддерживаемой температуре;
- рабочее давление погружной части преобразователей ДТР-2-СМ до 10 МПа;
- метрологические характеристики преобразователя нормированы по точке инея (у ИВГ-1 и Easidew и некоторых других - по точке росы, хотя на практике их градуировка проводится по точке инея);
- для защиты от воздействия атмосферной влаги преобразователь ДТР-2-СМ комплектуется транспортным колпачком с осушителем.
* - преобразователь должен находиться при атмосферном давлении, либо при наличии пробоотборного устройства ПДВ-8.
Дополнительные возможности:
- при использовании пробоотборного устройства ПДВ-8 - канал измерения избыточного давления с диапазоном до 10 кгс/см2, возможность автоматического приведения показаний точки инея к атмосферному давлению;
- наличие интерфейса RS-485 (исполнение ИВА-8-RS485) или интерфейса RS-232 (исполнение ИВА-8-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-8-Т20) или 0...5 мА (исполнение ИВА-8-Т5) (необходимо указать при заказе);
- исполнение ИВА-8-RS485 может использоваться в составе многоканальных систем;
- на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше).
Описание гигрометра в щитовом исполнении (преобразователь ДТР-2-СМ) ИВА-8/ДТР-2-СМ:
Преобразователь ДТР-2-СМ имеет корпус из нержавеющей стали с установочной резьбой М24×1. На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком из пористой нержавеющей стали, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
Внимание!
Использование преобразователя для изменения влажности водорода с концентрацией кислорода менее 5 ppm может привести к выходу сенсора преобразователя из строя.Блок индикации ИВА-8 может выпускаться в одном из следующих исполнений (указывается при заказе):
- ИВА-8 - базовое исполнение без дополнительных интерфейсов;
- ИВА-8-Т20 - исполнение с двумя токовыми выходами 4...20 мА;
- ИВА-8-Т5 - исполнение с двумя токовыми выходами 0...5 мА;
- ИВА-8-RS485 - исполнение с цифровым выходом RS-485 (Modbus RTU);
- ИВА-8-RS232 - исполнение с цифровым выходом RS-232.
Гигрометр ИВА-8/ДТР-2-СМ совместим с пробоотборными устройствами:

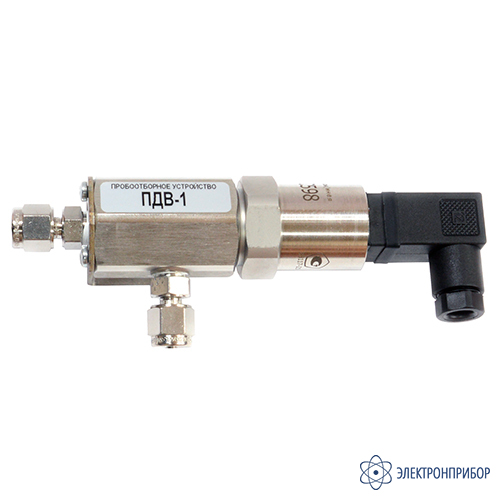

- ПДВ-1-10МПа-А;
- ПДВ-3-Р-А;

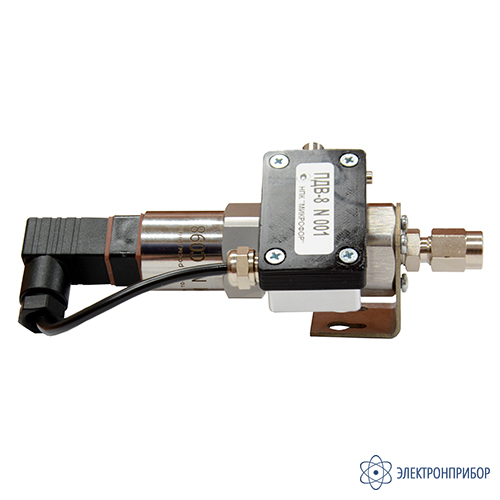

- ПДВ-8-А;
- ПДВ-6-3МПа-Р-А, ПДВ-6-10МПа-Р-А.
При заказе оговариваются:
-
-
Технические характеристики гигрометра в щитовом исполнении (преобразователь ДТР-2-СМ) ИВА-8/ДТР-2-СМ:
Параметр Значение Диапазон измерений температуры точки инея от -80 до 0 Диапазон индикации температуры точки инея от -99,9 до 0 °С Пределы допускаемой абсолютной погрешности измерений температуры точки инея ±2 °С Установочная резьба преобразователя М24×1 Максимальное рабочее давление для погружной части преобразователя 10 МПа Время выхода показаний на уровень 0,9 от установившегося значения при «ступенчатом» изменении влажности газа от сухого к влажному, не более 5 мин Напряжение питания ~220±15% В Потребляемая мощность, не более 5 Вт Наличие RS-485 (Modbus RTU)
- скорость обмена данными (настраивается)опция
19200 (по умолчанию), 9600, 4800, 2400 бодНаличие RS-232 (Modbus RTU) опция Наличие 2 унифицированных токовых выходов:
- сопротивление нагрузки аналоговых выходов 0...5 мА, не более
- сопротивление нагрузки аналоговых выходов 4...20 мА, не болееопция, 4…20 мА или 0...5 мА
1 кОм
300 ОмНаличие 2 релейных выходов:
- рабочее напряжение
- коммутируемый ток, не более
- напряжение изоляции, не менееда
~220 В
5 А
1500 ВДиапазон температур эксплуатации:
- блока индикации
- преобразователя
от 0 до +50 °С
от -20 до +35 °СГабаритные размеры:
- блока индикации
- преобразователя
72×72×105 мм
30×30×120 ммМасса, не более:
- блока индикации
- преобразователя
0,5 кг
0,5 кг -
Комплект поставки ИВА-8/ДТР-2-СМ
№ Наименование Количество 1 Блок индикации ИВА-8 (исполнение оговаривается при заказе) 1 2 Преобразователь ДТР-2-СМ (количество оговаривается при заказе) 1 3 Соединительный кабель (стандартная длина 4м, длина оговаривается при заказе) 1 4 Транспортный колпачок М24×1 с осушителем (по количеству преобразователей ДТР-2-СМ) 1 5 Кабель mini USB-A для конфигурирования 1 6 Шнур питания с вилкой 220В 1 7 Руководство по эксплуатации на преобразователь ДТР-2-СМ (допускается оформлять одно руководство по эксплуатации на партию преобразователей) 1 8 Руководство по эксплуатации на блок индикации ИВА-8 1 9 Свидетельство о поверке на бумажном носителе 1 10 Упаковка 1 Дополнительная комплектация ИВА-8/ДТР-2-СМ
(Поставляется за отдельную плату)
№ Наименование 1 Кольцо уплотнительное фторопластовое 23×17×2 -
Дополнительная комплектация ИВА-8/ДТР-2-СМ
-
Модификации ИВА-8
-
ИВА-8/ДТР-2-СМ, гигрометр в щитовом исполнении (преобразователь ДТР-2-СМ)
Цена по запросу
вы сейчас просматриваете
-
ИВА-8/ДТР-СМ, гигрометр в щитовом исполнении (преобразователь ДТР-СМ)
Снят с производства
Подобрать аналог
-
Файлы для ИВА-8/ДТР-2-СМ
