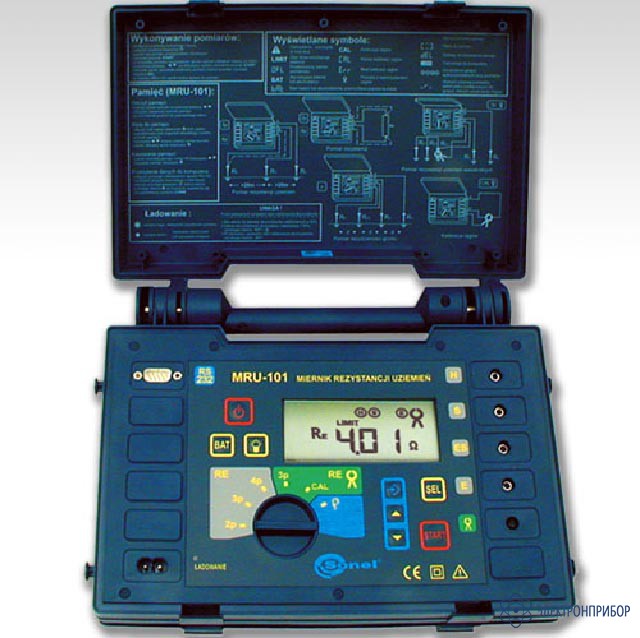

MRU-101 — измеритель сопротивления заземляющих устройств, молниезащиты, проводников присоединения к земле и выравнивания потенциалов
Код товара: 20235-
-
Гарантия
3 года
-
Госреестр СИ РФ
31987-06
-
Производитель
Назначение и область применения измерителя MRU-101:
Измеритель предназначен для измерения сопротивления заземляющих устройств и удельного сопротивления грунта. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов). Прибор MRU-101 укомплектован токоизмерительными клещами для проведения измерений заземляющих устройств без разъединения заземлителей. Уникальная конструкция катушек с измерительными проводами позволяет разматывать провод с сохранением контакта с зондом.
Основные характеристики прибора MRU-101:
- измерение сопротивления заземляющих устройств трех- и четырехполюсным методами;
- измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
- возможность измерения многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
- измерение сопротивления двух- и четырехполюсным методами;
- высокая помехоустойчивость;
- высокая точность;
- память 400 результатов измерений;
- передача данных в компьютер.
-
-
Основные технические характеристики измерителя MRU-101:
Измерение сопротивления заземляющих устройств RE без использования клещей
Измерение напряжения и тока с использованием зондов согласно IEC 61557-5
Диапазон измерения: 0,12 Ом ... 20,0 кОмДиапазон Разрешение Основная погрешность 0,00 ... 9,99 Ом 0,01 Ом ± (2% и. в. + 3 ед. мл. разряда) 10,0 ... 99,9 Ом 0,1 Ом ± (2% и. в. + 2 ед. мл. разряда) 100 ... 999 Ом 1 Ом 1,00 ... 9,99 кОм 0,01 кОм 10,0 ... 20,0 кОм 0,1 кОм Измерение активного сопротивления заземляющих устройств с использованием измерительных клещей
Измерение напряжения и тока с использованием зондов согласно IEC 61557-5
Диапазон измерения: 0,16 Ом ... 20,0 кОмДиапазон Разрешение Основная погрешность 0,00 ... 9,99 Ом 0,01 Ом ± (8% и. в. + 3 ед. мл. разряда) 10,0 ... 99,9 Ом 0,1 Ом ± (8% и. в. + 2 ед. мл. разряда) 100 ... 999 Ом 1 Ом 1,00 ... 9,99 кОм 0,01 кОм 10,0 ... 20,0 кОм 0,1 кОм Измерение удельного сопротивления грунта
Измерение напряжения и тока с использованием зондов согласно IEC 61557-5Диапазон Разрешение Основная погрешность 0,00 ... 9,99 Ом 0,01 Ом ± (2% и. в. + 3 ед. мл. разряда) 10,0 ... 99,9 Ом 0,1 Ом ± (2% и. в. + 2 ед. мл. разряда) 100 ... 999 Ом 1 Ом 1,00 ... 9,99 кОм 0,01 кОм 10,0 ... 99,9 кОм 0,1 кОм 100 ... 999 кОм 1 кОм Приведённое значение ошибки не учитывает ошибку, введённую расстоянием между зондами
Измерение активного сопротивления RH, RS
Погрешность измерения активного сопротивления RS и RH в случае измерения без использования клещей ± 5% от суммы отображённых значений (RE + RS + RH) Погрешность измерения активного сопротивления RS и RH в случае измерения с использованием клещей ± 10% от суммы отображённых значений (RE + RS + RH) Измерение напряжения шума (сумма переменного и постоянного тока)
Сопротивление входное: ок. 2 МОмДиапазон отображения Разрешение Основная погрешность 0 ... 40 В 1 В ± (10% и. в + 1 ед. мл. разряда) Дополнительные технические характеристики измерителя MRU-101:
Наименование параметра Значение Габариты (Ш x В x Г) 295 x 222 x 95 мм Масса 1,7 кг Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения 24 В Максимальное измерительное напряжение шумов 40 В Частота измерительного тока 128 Гц Напряжение измерительное 40 В Ток измерительный 225 мА Максимальное сопротивление измерительных зондов 50 кОм Подача сигнала при слишком малом токе клещей 0,5 мА Питание измерителя пакет аккумуляторов типа SONEL NiCd 7,2 В Питание зарядки аккумуляторов 100 ... 250 В / 50(60) Гц, 100 мА Время зарядки аккумуляторов в режиме зарядки макс. 3 часа Время для выполнения измерений: - сопротивления по двухполюсной схеме
- сопротивления по четырёхполюсной схеме
- сопротивления заземления по 3-х и 4-х полюсной схеме
< 8 секунд
< 16 секунд
< 16 секундСопротивление заземления по 3-х полюсной схеме с использованием клещей < 20 секунд Сопротивления грунта < 16 секунд Температурный диапазон 0 ... +40°C Температура хранения -20 ... +60°C Класс безопасности двойная, согласно PN-EN 61010-1 и IEC 61557 Категория безопасности III 300 В согласно PN-EN 61010-1 Степень защиты корпуса согласно PN-EN 60529 IP54 Стандарт качества разработка, проект и производство согласно ISO 9001 -
Комплект поставки MRU-101
№ Наименование Количество 1. Прибор 1 2. Провод измерительный 1,2 м с разъемами "банан" желтый 1 3. Провод измерительный 2,2 м с разъемами "банан" черный 1 4. Провод измерительный 25 м на катушке с разъёмами "банан" голубой 1 5. Провод измерительный 25 м на катушке с разъемами "банан" красный 1 6. Провод измерительный 50 м на катушке с разъемами "банан" желтый 1 7. Зонд измерительный для забивки в грунт 30 см 1 8. Зонд острый с разъемом «банан» желтый 1 9. Зажим "Крокодил" изолированный черный K01 1 10. Кабель последовательного интерфейса RS-232 1 11. Кабель сетевой 1 12. Аккумуляторная батарея NiMH SONEL-05 7,2V 1 13. Клещи измерительные C-2 1 14. Ремни "Свободные руки" 1 15. Футляр с ремнём L2 1 16. Документация 1 -
