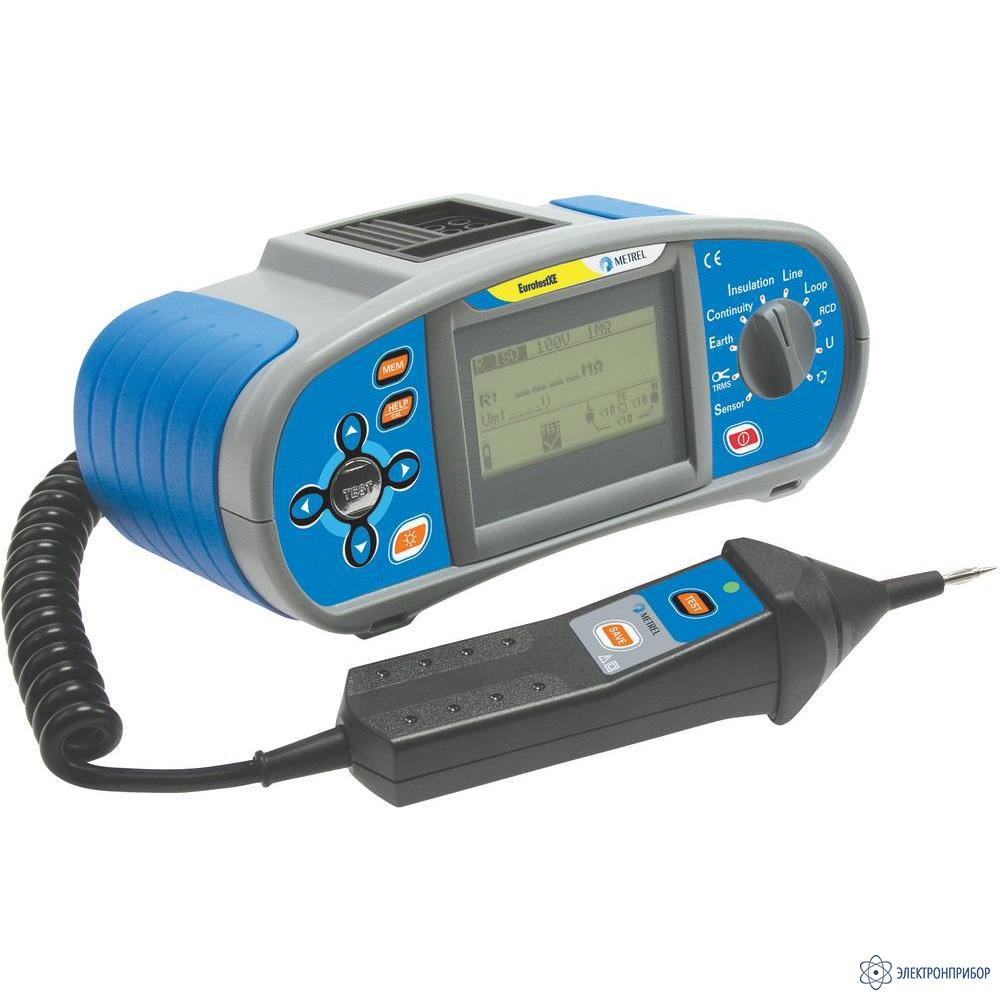

MI 3102H CL EurotestXE — измеритель параметров безопасности электроустановок (2,5 кВ)

Код товара: 26657
  • 46785-11

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      46785-11

    • Производитель

      Metrel, Словения

    Назначение прибора MI 3102H CL:

    Прибор, являющийся результатом эволюционного развития популярного измерителя параметров электроустановок MI 3102H.

    Сбалансированный функциональный набор MI 3102H в MI 3102H CL дополнен методом измерения сопротивления заземления без использования вспомогательных штырей, который наиболее востребован в городских условиях. Таким образом, пользователю MI 3102H CL доступно проведение практически всех требуемых ПУЭ и ПТЭЭП испытаний, а реализация нескольких методов измерения в некоторых функциях делает данный прибор универсальным инструментом сотрудника электротехнической лаборатории.

    Функции прибора MI 3102H CL:

    • измерение сопротивления изоляции в диапазоне до 10 ГОм напряжением до 2500 В;
    • измерение коэффициентов абсорбции (DAR), поляризации (PI), R60;
    • проверка непрерывности защитных проводников;
    • измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя; автоматический расчет тока короткого замыкания;
    • проверка параметров селективных и стандартных УЗО АС и А типов с номинальными токами отключения от 10 мА до 1 А;
    • контроль порядка чередования фаз в трехфазных системах;
    • измерение сопротивления заземления по 3-х проводной схеме;
    • измерение сопротивления заземления методом 2-х клещей с помощью 2-х опциональных клещей А1018 и А1019;
    • измерение напряжения и частоты;
    • измерение силы тока (TRMS) с помощью опциональных клещей А1018;
    • измерение освещенности с помощью опциональных датчиков А1172, А1173.

    Отличительные особенности прибора MI 3102H CL:

    • Межповерочный интервал 2 года.
    • Встроенная 3-х уровневая память позволяет сохранять более 500 измерений и упорядочить в соответствии со структурой испытываемой электроустановки.
    • С помощью автоматического теста УЗО можно быстро и без лишних усилий полностью проверить работоспособность устройств защитного отключения.
    • Таблица характеристик предохранителей, записанная в памяти прибора, дает возможность в процессе измерения полного сопротивления контура или линии быстро оценить эффективность применения данного защитного устройства в исследуемой цепи.
    • Полная русификация.
    • ПО Eurolink PRO позволяет быстро генерировать отчеты измерений.
    • Рабочие условия от -10 °C до +40 °С, максимальная относительная влажность 95%.
    • Размеры (в мм): 230 x 103 x 115.
    • Масса: 1,3 кг.

  • Технические характеристики прибора MI 3102H CL:

    Функция Диапазон измерения Разрешение Погрешность измерений
    Сопротивление изоляции U=100 В, 250 В:
    R: 0,000 …1,999 МОм  0,001 МОм ±(5% от измер.+ 3 ед.мл.р.)
         2,00 … 99,99 МОм 0,01 МОм ±(5% от измер.+ 3 ед.мл.р.)
         100,0 … 199,9 МОм 0,1 МОм ±(5% от измер.+ 3 ед.мл.р.)
    U= 500 В, 1 кВ
    R: 0,000 …1,999 МОм 0,001MОм ±(2% от измер.+ 3 ед.мл.р.)
         2,00 … 99,99 МОм 0,01 МОм ±(2% от измер.+ 3 ед.мл.р.)
         100,0 … 199,9 МОм 0,1 МОм ±(2% от измер.+ 3 ед.мл.р.)
         200 … 999 МОм 1 МОм ±(10 % от измер.)
    U= 2,5 кВ
    R: 0,000 …1,999 МОм 0,001 МОм ±(2% от измер.+ 3 ед.мл.р.)
         2,00 … 99,99 МОм 0,01 МОм ±(2% от измер.+ 3 ед.мл.р.)
         100,0 … 199,9 МОм 0,1 МОм ±(2% от измер.+ 3 ед.мл.р.)
         200 … 1999 МОм 1 МОм ±(10 % от измер.)
         2,00 … 9,99 ГОм 10 МОм ±(10 % от измер.)
    Коэффициент абсорбции (DAR) / поляризации (PI) 0,01…9,99 0,01 ±(5% от измер.+ 2 ед.мл.р.)
    10,0…100,0 0,1 ±(5% от измер.)
    Непрерывность защитного проводника при токе 200 мА   0,00 …19,99 Ом 0,01 Ом ±(3 % от измер.+ 3 ед.мл.р.)
    20,0 … 99,9 Ом 0,1 Ом ±(5 % от измер.)
    100 … 1999 Ом 1 Ом ±(5 % от измер.)
    Непрерывность защитного проводника при токе 7 мА   0,0 …99,9 Ом 0,1 Ом  ±(5% от измер.+ 3 ед.мл.р.)
    100 … 1999 Ом 1 Ом ±(5% от измер.+ 3 ед.мл.р.)
    Полное сопротивление линии  0,00 … 19,99 Ом 0,01 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    20,0… 99,9 Ом 0,1 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    100 … 1999 Ом 1 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    Полное сопротивление контура 0,00 … 19,99 Ом 0,01 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    20,0 …99,9 Ом 0,1 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    100 …1999 Ом 1 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    Полное сопротивление контура, режим без отключения УЗО 0,00 … 19,99 Ом 0,01 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    20,0 …99,9 Ом 0,1 Ом ±(10 % от измер.)
    100 …1999 Ом 1 Ом ±(10 % от измер.)
    Предполагаемый ток КЗ  0,00…19,99 А 0,01 А См. погрешность измерения полного сопротивления контура или линии
    20,0…99,9 А 0,1 А
    100…999 А 1 А
    1,00…9,99 кА 10 А
    10…24,4 кА 100 А
    Напряжение 0  … 500 В  1 В ±(2 % от измер.+ 2 ед.мл.р.)
    Частота 45,0 Гц … 65,0 Гц 0,1 Гц ±2 ед.мл.р.
    Номинальный отключающий ток I∆N 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A
    Напряжение прикосновения 0, 0 …9,9 В 0,1 В (от 0% до 10%) от измер.+ 2 ед.мл.р.
    10,0…99,9 В 0,1 В (от 0% до 10%) от измер.
    Время срабатывания 0 … 500 мс  1 мс ±3 мс
    Ток срабатывания  0,2 x I∆N …1,1 x I∆N (тип AC, I∆N = 10 мА) 0,05 x I∆N ±0,1 x I∆N
    0,2 x I∆N …2,2 x I∆N (тип A, I∆N = 10 мА) 0,05 x I∆N ±0,1 x I∆N
    0,2 x I∆N …1,1 x I∆N (тип AС,I∆N ≥30 мА)  0,05 x I∆N  ±0,1 x I∆N
    0,2 x I∆N …1,5 x I∆N (тип А, I∆N ≥30 мА)  0,05 x I∆N  ±0,1 x I∆N
    Сопротивление заземления по 3-х проводной схеме 0,00…19,99 Ом 0,01 Ом ±(2 % от измер.+ 3 ед.мл.р.)
    20,0…99,9 Ом 0,1 Ом ±(2 % от измер.+ 3 ед.мл.р.)
    100 …1999 Ом 1 Ом ±(2 % от измер.+ 3 ед.мл.р.)
    Сопротивление заземления 2-х клещевым методом 0,00…9,99 0,01 ±(10% от измер + 10 ед. мл. р.)
    10,0…19,9 0,1 ±10% от измер
    20,0…29,9 0,1 ±20% от измер
    30,0…39,9 0,1 ±30% от измер
    Освещенность 0,01 …19,99 люкс 0,01 люкс ±(5 % от измер.+ 2 ед.мл.р.)
    20,0 …199,9 люкс 0,1 люкс ±5 % от измер.
    200 …1999 люкс 1 люкс ±5 % от измер.
    2,00 …19,99 клюкс 10 люкс ±5 % от измер.
    Истинное среднеквадратическое значение силы тока 0,0 мА…99,9 мА 0,1 мА ±(5 % от измер.+ 3 ед.мл.р.)
    100 мА…999 мА 1 мА ±5 % от измер.
    1,00 A …19,99 A 0,01 A ±5 % от измер.
    Питание 6 шт. 1,5 В алкалиновых / 1,2 В аккумуляторных батареи размер АА
    Категория перенапряжения 600 В CAT III; 300 В CAT IV
    Класс защиты от поражения электротоком Двойная изоляция
    Подключение к ПК RS-232 или USB

  • Комплект поставки MI 3102H CL EurotestXE

    № Наименование Количество
    1. Прибор EurotestXЕ 2,5 кВ 1
    2. Щуп «commander» с наконечником с двумя функциональными клавишами, 1,5 м 1
    3. Измерительный кабель с вилкой Шуко 1
    4. 2,5-кВ измерительный кабель для измерения сопротивления изоляции (1,5 м) 1
    5. Универсальный измерительный кабель, 1,5 м 3
    6. Набор для измерения заземления (измерительные провода: 4 м + 2 х 20 м, измерительные штыри 2
    7. Адаптер сетевого напряжения + 6 NiMh АА аккумуляторов 1
    8. Измерительные наконечники (синий, черный, зеленый) 3
    9. Зажим типа “крокодил” (черный, синий, зеленый) 3
    10. Кабель RS232/PC 1
    11. Кабель USB 1
    12. Мягкая сумка для переноски 1
    13. Мягкий ремень для переноски 1
    14. Программное обеспечение SW Eurolink PRO на CD 1
    15. Руководство по эксплуатации 1
    16. Книга «Guide for testing and verification of low voltage installations» на CD 1
    17. Свидетельство о калибровке 1
