Приборы контроля состояния заземляющих устройств (ЗУ)

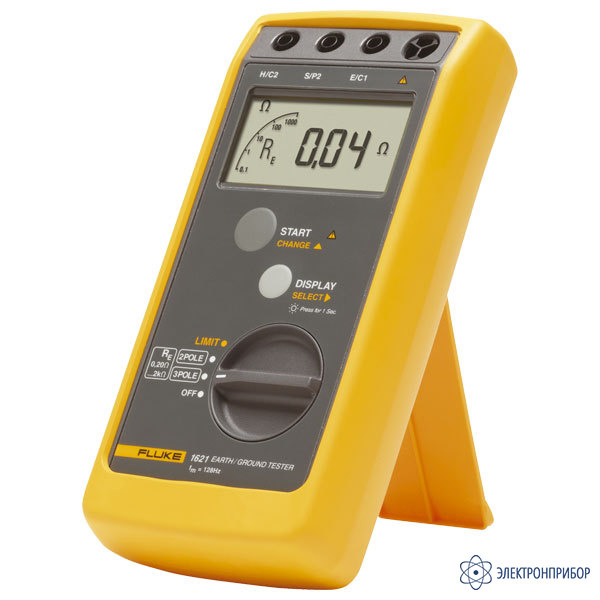

Fluke 1621 — измеритель сопротивления заземления

Код товара: 24135
  • 51764-12

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      51764-12

    • Производитель

      Fluke Industrial, США

    • Артикул

      2840276

    Назначение измерителя сопротивления заземления Fluke 1621:

    Портативный тестер сопротивления заземления для мобильного применения Fluke 1621 предназначен для измерения сопротивления заземления и отличается простотой применения. В области измерения сопротивления заземления Fluke 1621 - это "первая линия обороны" в проверке надежности заземления.

    В приборе применяются основные методы тестирования заземления, включая трехполюсный метод измерения падения напряжения и двухполюсный метод измерения сопротивления. Удобные размеры, прочный защитный чехол и ЖК-дисплей с большим экраном и четким изображением делают его идеальным инструментом для проверки сопротивления заземления в различных рабочих условиях, а так же в полевых условиях.

    Благодаря простому пользовательскому интерфейсу и интуитивно понятным рабочим функциям, Fluke 1621 удобен для монтажников электрооборудования и специалистов по проверке и обслуживанию систем электроснабжения и заземления.

    Особенности измерителя сопротивления заземления Fluke 1621:

    • Трехполюсный метод измерения падения напряжения для базовых измерений;
    • Двухполюсный метод измерения сопротивления для расширения области применения;
    • Простота получения результатов измерений по нажатию одной кнопки;
    • Повышенная точность измерений, благодаря функции автоматического обнаружения напряжения "шумов";
    • Сигнализация опасных напряжений повышает степень защиты пользователя;
    • Четкая индикация и регистрация показаний на большом дисплее с подсветкой;
    • Прочная конструкция и защитный чехол для использования в тяжелых рабочих условиях;
    • Удобные размеры и портативность;
    • Предупредительная сигнализация при превышении предельных значений измеряемого параметра, устанавливаемых пользователем;
    • Электрозащита 600 В / CAT II.

  • Технические характеристики измерителя сопротивления заземления Fluke 1621:

    Параметр Значение
    Электрические характеристики
    Максимальные отклонения Влияющий фактор E1: Положение
    E1 Отклонение: 0%
    Влияющий фактор E2: Напряжение питания
    E2 Отклонение: 0%
    Влияющий фактор E3: Температура E3
    E3 Отклонение: 2,3 %
    Влияющий фактор E4: Последовательное напряжение помехи (20 В)
    E4 Отклонение: 0,6 %
    Влияющий фактор E5: Сопротивление щупа и дополнительного щупа
    E5 Отклонение: 100%
    Испытательные напряжения 3,7 кВ
    Степень защиты IP 40; IEC/EN 60529
    Электромагнитная совместимость Излучение: IEC/EN 61326 класс B
    Помехоустойчивость: IEC/EN 61326 Дополнение C
    Измерение сопротивления RE Метод измерения: измерение тока-напряжения с улучшенным ослаблением перекрёстного сигнала, без компенсации сопротивления измерительного провода, с щупом (трехполюсный метод) и без щупа (двухполюсный метод), согласно требованиям IEC/EN 61557-5
    Напряжение в разомкнутой цепи: 23 - 24 В переменного тока
    Ток короткого замыкания: > 50 мА переменного тока
    Частота измерения: 128 Гц
    Допустимая величина перегрузки: 250 В (действующее значение)
    Время измерения 8 секунд (среднее время после нажатия кнопки ПУСК)
    Ограничение входа Прибор сохраняет установленное значение и после выключения питания (при условии, что напряжение батареи в пределах нормы)
    Автоматическое переключение разрешения RH: < 7 кОм
    Разрешение: 0,01 Ом
    RH: < 50 кОм
    Разрешение: 0,1 Ом
    RH: > 50 кОм
    Разрешение: 1 Ом
    Напряжение помех (постоянная и переменная составляющие) Vmax: 30 В (действующее значение)
    Подавление синфазного сигнала: > 80 дБ при частоте 50 Гц и 60 Гц
    Ri: 680 кОм
    Неопределенность измерения: < 10 % для чистых сигналов постоянного или переменного тока
    Диапазон измерения
    0,15 Ом - 20 Ом Разрешение: 0,01 Ом
    Диапазон дисплея: 0 Ом - 19,99 Ом
    200 Ом Разрешение: 0,1 Ом
    Диапазон дисплея: 20 Ом - 199,9 Ом
    2 кОм Разрешение: 1 Ом
    Диапазон дисплея: 200 Ом - 1999 Ом
    Основная неопределенность ± (6 % измеренного значения + 5D)
    Рабочая неопределенность - согласно IEC 61557 ± (18 % измеренного значения + 5D)
    Общие характеристики
    Измерительные функции Трехполюсное измерение сопротивления заземления, двухполюсное измерение сопротивления проводника переменному току, напряжение помех
    Основная погрешность Относится к стандартной температуре и гарантируется в течение одного года
    Частота измерений 2 измерения в секунду
    Батарея Одна щелочная батарея 9 В (LR61)
    Состояние заряда батареи Если напряжение на батарее опускается ниже 6,5 В, на дисплее появляется надпись LO-BAT
    Напряжение Между гнездами H/C2 и E/C1: Veff, не более 250 В (действующее значение)
    Между гнездами S/P2 и E/C1: Veff, не более 250 В
    Климатический класс VDE/VDI 3540 RZ (соответствует требованиям KWG согласно DIN 40040, 4/87)
    Температурные характеристики Рабочая: От -10 °C до +50 °C
    Для измерений: От 0 °C до +35 °C
    Для хранения: От -20 °C до +60 °C
    Стандартная: +23 °C ± 2 °C
    Температурный коэффициент ± 0,1 % полной шкалы на 1 градус Кельвина
    Безопасность IEC/EN 61010-1, 600 В CAT II, степень загрязнения 2
    Размеры  113 мм x 54 мм x 216 мм, в чехле
    Вес 850 г, со стандартным комплектом принадлежностей, объем - приблизительно 600 см3
    Примечание: В случае вывода прибора из эксплуатации и при длительном хранении рекомендуется извлечь батарею и хранить отдельно во избежание повреждения из-за утечки электролита из батареи.
    Примечание: Указанные для прибора четыре диапазона температуры соответствуют требованиям европейских стандартов; при использовании прибора в пределах полного диапазона рабочих температур необходимо скорректировать точность показаний для значения температуры окружающего воздуха с учетом температурного коэффициента.

  • Комплект поставки Fluke 1621

    № Наименование Количество
    1 Измеритель сопротивления заземления Fluke 1621 1
    2 Измерительный провод с зажимами типа "крокодил", длина 2 м 2
    3 Батарея, щелочная 9 В (LR61) 1
    4 Защитный чехол, желтый 1
    5 Компакт-диск 1

    Дополнительная комплектация Fluke 1621

    (Поставляется по отдельному заказу)

    № Наименование Количество
    1 Заземляющий электрод GEO 2 1
    2 Катушка 25 м с проводом заземления GEO CABLE-REEL 25M 1
    3 Катушка 50 м с проводом заземления GEO CABLE-REEL 50M 1
    4 Катушка заземляющего провода 25 м 25M BL 1
    5 Катушка заземляющего провода 25 м 25M GR 1
    6 Катушка заземляющего провода 50 м 50M RD 1
