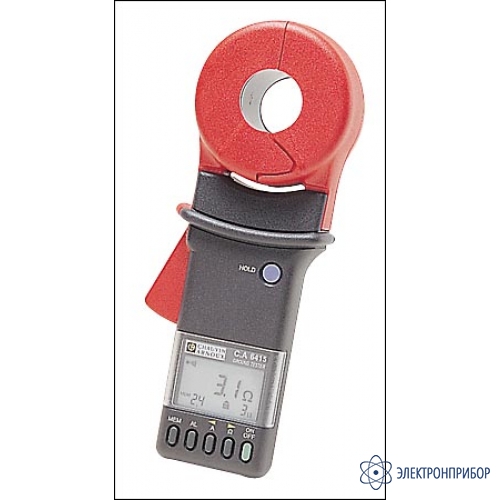

C.A 6415 — измеритель сопротивления заземления
Код товара: 20615-
-
Гарантия
1 год
-
Госреестр СИ РФ
48213-11 -
Производитель
Назначение Токовых клещей С.А 6415:
Измерители сопротивления заземления - токовые клещи С.А. 6415 являются представителями нового поколения измерителей сопротивления заземления и предназначены для оперативного контроля устройств заземления без их отключения и использования вспомогательных электродов. Данный измеритель сопротивления заземления дает возможность производить точные измерения сопротивления заземления в диапазоне от 0,1 до 1200 Ом. Прибор измеряет ток и токи утечки в диапазоне от 1 мА до 30 А rms. Модель С.А 6415 имеет возможность звуковой сигнализации по установленным пороговым значениям и оснащена памятью, в которой может храниться до 99 результатов измерений сопротивления заземления.
Измеритель сопротивления заземления С.А. 6415 является представителем нового поколения в семействе токовых клещей. Корпус прибора изготовлен из материала "Lexan®", что позволяет использовать его в сложных условиях эксплуатации. Каждая из двух частей измерительной головки заключена в герметичный кожух с двойными стенками, который обеспечивает особую прочность, а все места сопряжения деталей усилены дополнительно для повышения надежности эксплуатации в полевых условиях. Конструктивное исполнение и общие технические параметры, включая результаты испытаний на удар, вибрацию и водонепроницаемость, соответствуют стандартам Международной электротехнической комиссии (IEC) или превышают их. Прибор сконструирован с учетом его соответствия стандартам безопасности UL® , CSA и GS.
Измерительная головка (захват) является ключевым элементом в процессе проведения измерений и определяющим характеристики прибора в целом. Ее конструкция обеспечивает надежность и универсальность эксплуатации. Внутренний диаметр захвата составляет 32 мм, в то время как его внешний размер позволяет использовать прибор для охвата заземляющих проводов в труднодоступных местах (на электрических столбах, в кабельных колодцах и т.п.). Размер окна головки измерителя обеспечивает охват, как стержней, так и заземляющих проводов, имеющих диаметр до 32 мм.
Внутри измерительной головки находятся два независимых, экранированных друг от друга магнитных сердечника, которые обеспечивают подачу и точное измерение вернувшегося испытательного сигнала без шумовых и перекрестных помех, обычных для измерительных приборов с разделёнными преобразователями.
Высокой точности измерений способствует и качественная механическая конструкция захвата с двумя специальными приливами, обеспечивающая чёткое совмещение двух половин измерительной головки и препятствующая попаданию посторонних предметов в пружинный механизм захвата.
Эргономичная конструкция корпуса измерителя сопротивления заземления позволяет управлять им одной рукой. Защитный выступ обеспечивает прибору дополнительную прочность и предохраняет руку пользователя от соскальзывания и случайного касания проверяемого провода. Высокопрочный материал Lexan® , из которого изготовлен корпус прибора, повышает надёжность в эксплуатации. При появлении царапин линзовое окно жидкокристаллического экрана легко заменяется на новое. Герметичные кнопки, которые легко нажимаются рукой в перчатке, обеспечивают прямой доступ ко всем функциям прибора.
Особенности Токовых клещей С.А 6415:
- Простота и оперативность в работе – нет необходимости в использовании соединительных проводов и вспомогательных электродов;
- Непосредственное отображение величины сопротивления заземления (от 0,1 до 1200 Ом) и тока (от 1 мА до 30 А rms) на экране прибора;
- Конструкция измерительной головки обеспечивает охват заземляющих проводов диаметром до 32 мм;
- Функция звукового оповещения с установкой пороговых значений повышает удобство работы в плохоосвещённых и труднодоступных местах;
- Функция памяти позволяет сохранять до 99 результатов измерений для их последующего анализа;
- Удержание показаний;
- Самотестирование;
- Автовыключение;
- Индикация разряда батареи;
- Индикатор помех в измеряемой цепи;
- Индикатор открытия клещей;
- Индикатор КЗ (R < 0,1 Ом);
- Многотональный звуковой сигнал;
- Дополнительная прочность конструкции измерительной головки и корпуса прибора достигается применением материала "Lexan®".
-
-
Технические характеристики Токовых клещей С.А 6415:
Параметр Значения Частота генератора, на которой измеряется сопротивление 2,400 кГц Частота измеряемого тока от 45 до 800 Гц Ток перегрузки 100 А - постоянно
200 А - < 5 секунд
50 / 60 ГцДиэлектрическая прочность 2500 В Источник питания 9 В alkaline (типа "Крона"), либо Ni/Cd аккумулятор Срок службы батареи 8 часов или приблизительно 1500 измерений по 30 секунд каждое Жидкокристаллический дисплей 33/4 разрядов, 44 х 28 мм Рабочая температура от -10° до + 55° С Относительная влажность от 0 до 90% при температуре от -10° до + 40° С, 75% при + 55° С Диаметр окна захвата 32 мм Ширина раскрытия захвата 35 мм Температура хранения от -30° до + 70° С Безопасность Соответствие EN 61010-2-032 Корпус IP 30 согласно EN 60529 -
