ЗПМЗ 0 4 10 Н (сеч. 25мм2), ЗПМЗ0410Н (сеч. 25мм2), ЗПМЗ-0-4-10-Н (сеч. 25мм2)

Заземления переносные

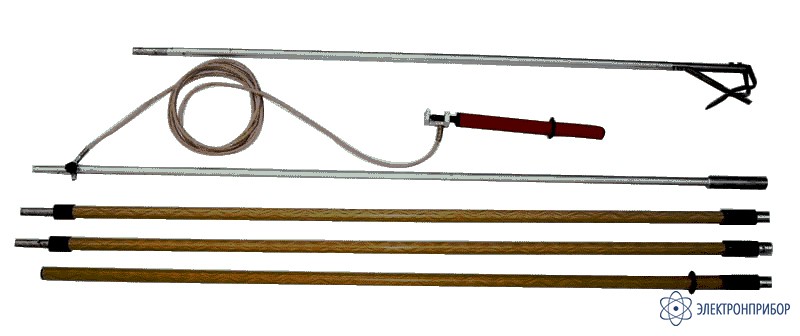

ЗПМЗ-0,4-10Н (сеч. 25мм2) — заземление переносное для наложения на фазные провода воздушных линий 0,4 – 10 кВ с поверхности земли

Сохранить в PDF Распечатать
  • Описание заземления переносного для наложения на фазные провода воздушных линий 0,4 – 10 кВ с поверхности земли ЗПМЗ-0,4-10Н (сеч. 25мм2):

    Предназначен для заземления фазных проводов отключенных ВЛ напряжением 0.4–10 кВ непосредственно с поверхности земли, при  температуре от -45°С до +45°С и относительной влажности воздуха не выше 80% (при  +20°С ).

  • Технические характеристики заземления переносного для наложения на фазные провода воздушных линий 0,4 – 10 кВ с поверхности земли ЗПМЗ-0,4-10Н (сеч. 25мм2):

    Параметр Значение
    Общие характеристики
    Номинальное напряжение заземляемых ВЛ, кВ 0,4 – 10
    Общая длина 5-и секционной заземляющей штанги, мм 8000
    Общая длина изолирующих секций штанги, мм 3500
    Длина рукоятки штанг, мм 1500
    Сечение заземляющего провода, мм² 25
    Длина заземляющего спуска, м 8
    Количество металлических звеньев штани, шт 2
    Ток термической стойкости в течение 3 с, кА 3,6
    Ток электродинамичской стойкости, кА 22
    Габаритные размеры в упаковке, мм 1800х150х50
    Масса, кг 7,2
    Условия эксплуатации
    Температура от -45°С до +45°С
    Относительная влажность воздуха, не более 80% при +20°С
  • Комплект поставки ЗПМЗ-0,4-10Н (сеч. 25мм2)

    Наименование Количество
    1. Заземление переносное для наложения на фазные провода воздушных линий 0,4 – 10 кВ с поверхности земли ЗПМЗ-0,4-10Н (сеч. 25мм2) 1
