ЗПЛ 110 Н 3, ЗПЛ110Н3, ЗПЛ-110-Н-3
Заземления переносные

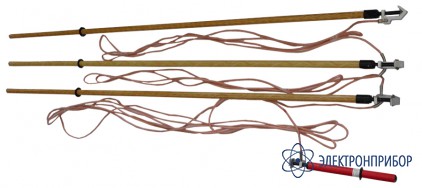

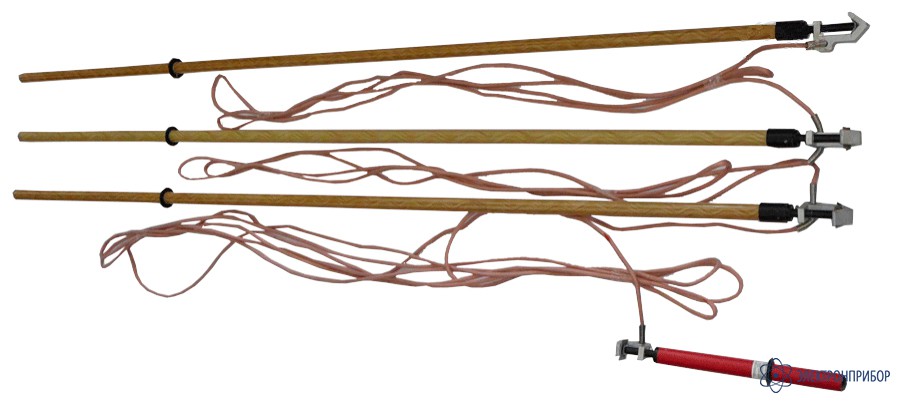

ЗПЛ-110Н-3 — заземление переносное для воздушных линий 3-х фазное до 110кВ с тремя штангами
Код товара: 42970-
-
Гарантия
1 год
-
Производитель
Описание заземления переносного для воздушных линий 3-х фазного до 110кВ с тремя штангами ЗПЛ -110Н-3:
Предназначено для защиты работающих на отключенных участках оборудования ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения, и обеспечивает возможность наложения и снятия заземления на провода сечением от 6 до 600 мм².
Допусимый диапазон рабочих температур от -45°С до +45°С. Относительная влажность воздуха до 80% при 20°С.
-
-
Технические характеристики заземления переносного для воздушных линий 3-х фазного до 110кВ с тремя штангами ЗПЛ -110Н-3:
Тип заземления Рабочее напряжение эл. Установки, кВ Сечение заземляющего провода, мм2 Длина заземляющего спуска, м не менее ЗПЛ-110Н-3 (сеч. 25мм2) 110 25 12 ЗПЛ-110Н-3 (сеч. 35мм2) 110 35 12 ЗПЛ-110Н-3 (сеч. 50мм2) 110 50 12 ЗПЛ-110Н-3 (сеч. 70мм2) 110 70 12 ЗПЛ -110Н-3 (сеч. 95мм2) 110 95 12 Общие характеристики Длина провода между фазами, м, не менее 6 Ток термической стойкости в течение 3 с, кА 3,6 Ток электродинамичской стойкости, кА 22 Длина изолирующей штанги, мм 1600 Длина рукоятки изолирующей штанги, мм 600 Габаритные размеры (в упаковке), мм 2350x150x50 Масса, кг, не более 5,2 Условия эксплуатации Температура от -45°С до +45°С Относительная влажность воздуха до 80% при 20°С -
Комплект поставки ЗПЛ-110Н-3
№ Наименование Количество 1. Заземление переносное для воздушных линий 3-х фазное до 110кВ с тремя штангами ЗПЛ-110Н-3 в выбранном исполнении 1 -
Модификации ЗПЛ-110Н-3
Рекомендуем посмотреть также
-
ЗПП-15Н, заземление переносное для распределительных устройств 3-х фазное до 15кВ с одной штангой
Выбрать исполнение
в наличии5 вариантов исполнения
