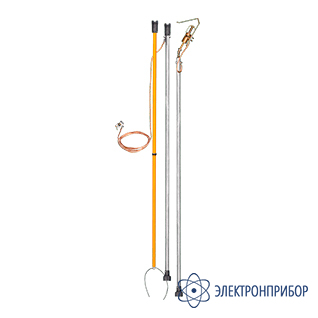

ЗПЛШМ-110-220 — заземление переносное линейное с металлическими штангами
Код товара: 40782-
-
Гарантия
2 года
-
Производитель
Сертификаты
Область применения заземления переносного линейного с металлическими штангами ЗПЛШМ-110-220:
Заземление ЗПЛШМ-110-220 применяется в качестве основных средств защиты от поражения электрическим током на воздушных линиях электропередачи (ВЛ) постоянного и переменного тока промышленной частоты напряжением от 110 до 1150 кВ включительно и предназначены для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках высокого или наведенного напряжения. Поставляется с проводом сечением 25, 35, 50 или 70 мм2, а также комплектуется фазным зажимом Ф3-9.
-
-
Технические характеристики заземления переносного линейного с металлическими штангами ЗПЛШМ-110-220:
Параметр ЗПЛШМ-110-220 S-25,
ЗПЛШМ-110-220 S-25 (фазный зажим Ф3-9)ЗПЛШМ-110-220 S-35,
ЗПЛШМ-110-220 S-35 (фазный зажим Ф3-9)ЗПЛШМ-110-220 S-50,
ЗПЛШМ-110-220 S-50 (фазный зажим Ф3-9)ЗПЛШМ-110-220 S-70,
ЗПЛШМ-110-220 S-70 (фазный зажим Ф3-9)Сечение заземляющего провода, мм2, не менее 25 35 50 70 Номинальное напряжение, кВ 110÷220 Длина заземляющего спуска, м, не менее 2,0 Количество штанг, шт. 1 Длина изолирующей части штанги, мм, не менее 500 Длина рукоятки штанги, мм, не менее 800 Количество металлических звеньев штанги, шт. 2 Длина металлических звеньев штанги, мм, не менее 2000 Ток термической стойкости, кА/3 с, не менее 4 Соединение заземляющего зажима с металлическим звеном штанги карданное Испытательное напряжение изолирующей части штанги в течение 5 мин, кВ 50 Условия эксплуатации:
температура, оС
влажность при температуре 25 оС, %
от -45 до +45
до 80Масса, кг, не более 5,2 Срок службы, лет, не менее 2 -
Комплект поставки ЗПЛШМ-110-220
№ Наименование Количество 1 Заземление переносное линейное с металлическими штангами ЗПЛШМ-110-220 (сечение заземляющего провода и наличие фазного зажима Ф3-9 в зависисмости от исполнения) 1 -
Модификации ЗПЛШМ-110-220
-
ЗПЛШМ-110-220 S-35 (фазный зажим Ф3-9), заземление переносное линейное с металлическими штангами
Снят с производства
Подобрать аналог
-
ЗПЛШМ-110-220 S-50 (фазный зажим Ф3-9), заземление переносное линейное с металлическими штангами
Снят с производства
Подобрать аналог
-
ЗПЛШМ-110-220 S-70 (фазный зажим Ф3-9), заземление переносное линейное с металлическими штангами
Снят с производства
Подобрать аналог
-
