Заземления переносные

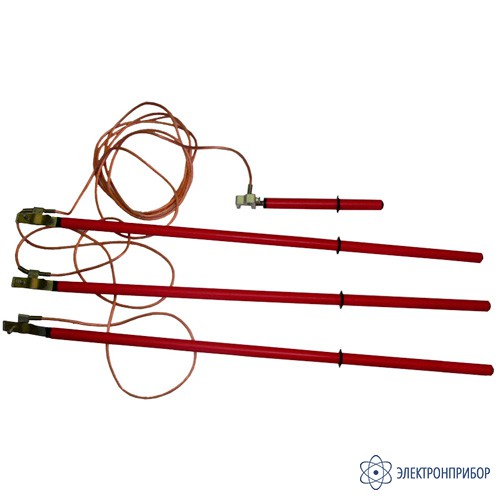

ЗПЛ-10Н-3 — заземление переносное для воздушных линий 3-х фазное до 10кВ с тремя штангами
Код товара: 42923-
-
Гарантия
1 год
-
Производитель
Назначение заземления переносного для воздушных линий 3-х фазного до 10кВ с тремя штангами ЗПЛ-10Н-3:
Заземление переносное ЗПЛ-10Н-3 предназначено для защиты работающих на отключенных участках оборудования ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения, и обеспечивает возможность наложения и снятия заземления на провода сечением от 6 до 600 мм². Допусимый диапазон рабочих температур от -45 °С до +45°С. Относительная влажность воздуха до 80% при 20°С.
ЗПЛ-10Н-3 выпускается с сечением провода 25мм2, 35мм2, 50 мм2, 70 мм2, 95 мм2.
-
-
Технические характеристики заземления переносного для воздушных линий 3-х фазного до 10кВ с тремя штангами ЗПЛ-10Н-3:
Параметр ЗПЛ-10Н-3 (сеч. 25мм2) ЗПЛ-10Н-3 (сеч. 35мм2) ЗПЛ-10Н-3 (сеч. 50мм2) ЗПЛ-10Н-3 (сеч. 70мм2) ЗПЛ-10Н-3 (сеч. 95мм2) Сечение заземляющего провода, мм2 25 35 50 70 95 Рабочее напряжение, кВ 10 Длина заземляющего спуска, м, не менее 10 Длина провода между фазами, м, не менее 1,6 Ток термической стойкости в течение 3 с, кА 3,6 Ток электродинамичской стойкости, кА 22 Длина изолирующей штанги, мм 800 Длина рукоятки изолирующей штанги, мм 300 Габаритные размеры (в упаковке), мм 1300x150x100 Масса, кг, не более 6,2 -
Комплект поставки ЗПЛ-10Н-3
№ Наименование Количество 1 Заземление переносное для воздушных линий 3-х фазное до 10кВ с тремя штангами ЗПЛ-10Н-3 (с выбранным диаметром сечения заземляющего провода) 1 -
