ЗПЛ110, ЗПЛ 110

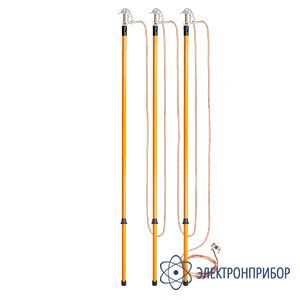

ЗПЛ-110 — заземление переносное линейное
Код товара: 40808-
-
Гарантия
2 года
-
Производитель
Сертификаты
Описание заземления переносного линейного ЗПЛ-110:
Заземление переносное для воздушных линий ЗПЛ-110 предназначено для защиты работающих на отключенных участках воздушных линий напряжением от 0,4 кВ до 110 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Поставляется ЗПЛ-110 с проводом сечением 25, 35, 50, 70, 95, 120 и 150 мм2 в прозрачной пластиковой оболочке с заземляющим спуском и без заземляющего спуска, с несъемными штангами.
ЗПЛ-110 предназначен для заземления проводов отключенных воздушных линий (ВЛ) электропередачи напряжением 110 кВ. Поставляется в исполнении с тремя штангами и маркировкой ЗПЛ-110-3/3-ХХ, или с одной штангой ЗПЛ-110-1/1-ХХ где ЗПЛ — тип изделия, 110 — класс напряжения, 3/3 (1/1) — количество лучей (фаз) и количество штанг, а ХХ — сечение заземляющего провода. Заземления поставляются с фазным винтовым зажимом ФЗ-3.
-
-
Технические характеристики заземления переносного линейного ЗПЛ-110:
Параметр ЗПЛ-110-3/3-25 ЗПЛ-110-3/3-35 ЗПЛ-110-3/3-50 ЗПЛ-110-3/3-70 ЗПЛ-110-3/3-95 ЗПЛ-110-3/3-120 ЗПЛ-110-3/3-150 Номинальное напряжение, кВ 110 Сечение провода, мм2 25 35 50 70 95 120 150 Количество фаз 3 Количество штанг с зажимами, шт 3 Длина межфазных проводов, м 6 Длина заземляющего спуска, м 12 Длина изолирующей части, мм 1400 Длина рукоятки, мм 600 Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, °С
от -45 до +45
до 80% при 20 °СПараметр ЗПЛ-110-1/1-25 ЗПЛ-110-1/1-35 ЗПЛ-110-1/1-50 ЗПЛ-110-1/1-70 ЗПЛ-110-1/1-95 ЗПЛ-110-1/1-120 ЗПЛ-110-1/1-150 Номинальное напряжение, кВ 110 Сечение провода, мм2 25 35 50 70 95 120 150 Номинальное напряжение, кВ до 110 Количество фаз 1 Количество штанг с зажимами, шт 1 Длина заземляющего спуска, м 12 Длина изолирующей части, мм 1400 Длина рукоятки, мм 600 Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, °С
от -45 до +45
до 80% при 20 °С -
Комплект поставки ЗПЛ-110
№ Наименование ЗПЛ-110-1/1-25
ЗПЛ-110-1/1-35
ЗПЛ-110-1/1-50
ЗПЛ-110-1/1-70
ЗПЛ-110-1/1-95
ЗПЛ-110-1/1-120
ЗПЛ-110-1/1-150ЗПЛ-110-3/3-25
ЗПЛ-110-3/3-35
ЗПЛ-110-3/3-50
ЗПЛ-110-3/3-70
ЗПЛ-110-3/3-95
ЗПЛ-110-3/3-120
ЗПЛ-110-3/3-1501 Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПЛ-110 в выбранном исполнении 1 1 2 Штанга переносного заземления 1 3 3 Чехол для штанг 1 1 4 Сумка 1 1 5 Паспорт 1 1 -
Модификации ЗПЛ-110
-
Файлы для ЗПЛ-110
Файлы для ЗПЛ-110
