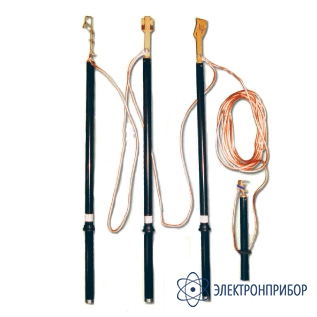

ЗПЛТ-15-01-35 — заземление переносное линейное

Код товара: 35209

  • Назначение заземления переносного линейного ЗПЛТ-15-01-35:

    Заземление переносное линейное ЗПЛТ-15-01 предназначено для защиты персонала при работе на отключенных участках воздушных линий напряжением до 15 кВ.

    Заземление переносное линейное ЗПЛТ-15-01 с обычными межфазными расстояниями можно устанавливать и снимать как с опоры ВЛ, так и из подъемного механизма.

    Для установки переносных линейных заземлений применяют электроизолирующие универсальные штанги ШЭУ различной длины, которые могут входить в комплект поставки.

    Заземления переносные линейные ЗПЛТ-15-01 (рис. 1) снабжены электродинамическими зажимами 1 без регулировочных пружин для предотвращения сбрасывания при протекании ударных токов короткого замыкания.

    Электроизолирующие штанги 2 типа ШЭУ-10-1-1,0 с ограничительными кольцами 3 неразъемно соединены с фазными зажимами, что значительно повышает электробезопасность (невозможно установить рукой).

    Заземление выполнено из медного провода высокой гибкости в прозрачной морозостойкой оболочке. Каждое место соединения провода с зажимами защищено двумя термоусаживаемыми изоляционными трубками.

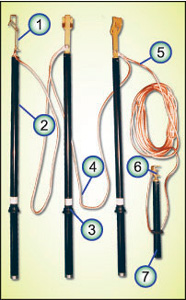

    1 — электродинамические зажимы;

    2 — электроизолирующие штанги;

    3 — ограничительные кольца;

    4 — закорачивающий провод;

    5 — заземляющий спуск;

    6 — заземляющая струбцина;

    7 — штанга-рукоятка.

    Рис.1. Внешний вид ЗПЛТ-15-01

  • Технические характеристики заземления переносного линейного ЗПЛТ-15-01-35:

    Параметр Значение
    Рабочее напряжение, кВ, не более 15
    Допустимое сечение проводов ВЛ, мм2 10–240
    Количество несъемных штанг ШЭУ-10-1-1,0 с фазными зажимами, шт. 3
    Сечение заземляющего провода, мм2 35
    Длина закорачивающего провода между зажимами, мм, не менее 1550
    Общая длина заземляющего провода, мм, не менее (заземляющий спуск 10000 мм) 13200
    Ток термической стойкости при длительности выдержки 3,0 с, кА 4,0
    Масса заземления, кг, не более 6,5

  • Комплект поставки ЗПЛТ-15-01-35

    № Наименование Количество
    1 Заземляющая струбцина 1
    2 Заземляющий спуск 1
    3 Закорачивающий провод 3
    4 Ограничительное кольцо 3
    5 Штанга-рукоятка 1
    6 Электродинамический зажим 3
    7 Электроизолирующая штанга 3
