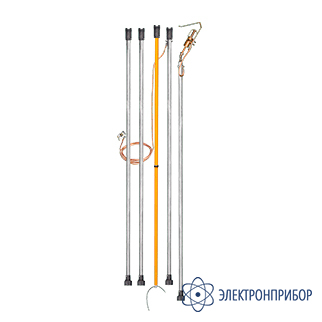

ЗПЛШМ-1150 — заземление переносное линейное с металлическими штангами

Код товара: 50309
  • 2 варианта исполнения

    Сертификаты

    Область применения заземления переносного линейного с металлическими штангами ЗПЛШМ-1150:

    Заземления ЗПЛШМ применяются в качестве основных средств защиты от поражения электрическим током на воздушных линиях электропередачи (ВЛ) постоянного и переменного тока промышленной частоты напряжением от 110 до 1150 кВ включительно и предназначены для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках высокого или наведенного напряжения.

  • Технические характеристики заземления переносного линейного с металлическими штангами ЗПЛШМ-1150:

    Параметр Значение
    Номинальное напряжение, кВ 1150
    Длина заземляющего спуска, м, не менее 3,0
    Количество штанг, шт. 1
    Длина изолирующей части штанги, мм, не менее 1000
    Длина рукоятки штанги, мм, не менее 1000
    Кол-во металлических звеньев штанги, шт. 4
    Длина металлических звеньев штанги, мм, не менее 2000
    Сечение заземляющего провода, мм2, не менее 25
    Ток термической стойкости, кА/3 с, не менее 4
    Соединение заземляющего зажима с металлическим звеном штанги карданное
    Испытательное напряжение изолирующей части штанги в течение 5 мин, кВ 200
    Условия эксплуатации:
    температура, оС
    влажность при температуре 25 оС, %
    от -45 до +45
    до 80
    Масса, кг, не более 7
    Срок службы, лет, не менее 2

  • Комплект поставки ЗПЛШМ-1150

    № Наименование Количество
    1 Заземление переносное линейное с металлическими штангами ЗПЛШМ (наличие фазного зажима Ф3-9 в зависисмости от исполнения) 1
