ЗПЛ-1 СИП, ЗПЛ 1 СИП, ЗПЛ1СИП

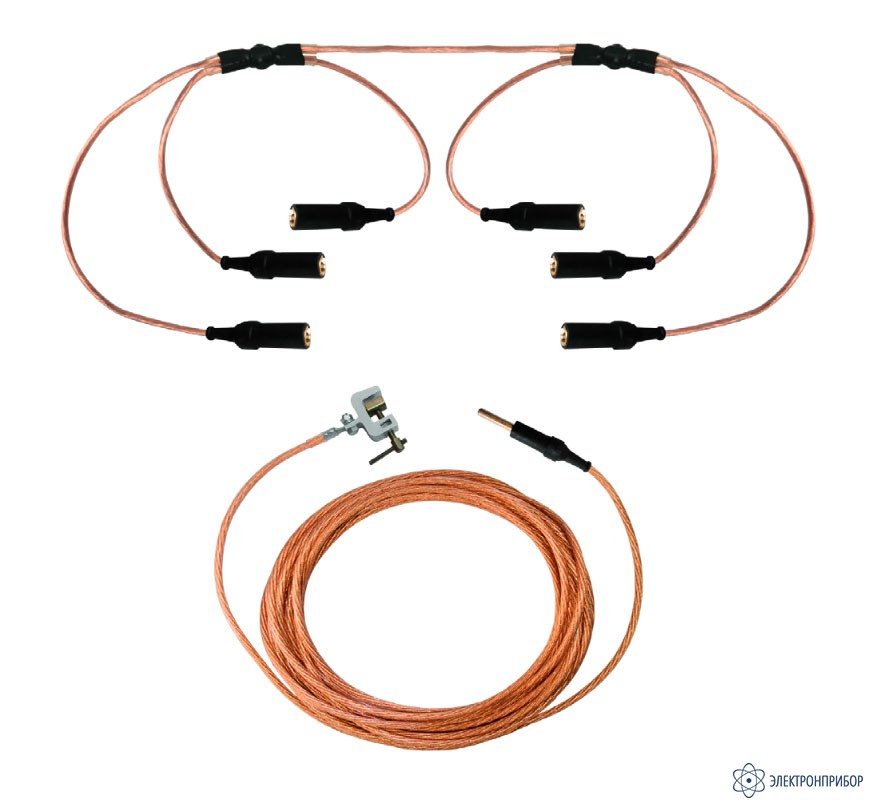

ЗПЛ-1 СИП — заземление для самонесущего изолированного провода СИП
Код товара: 40790-
-
Гарантия
24 месяца
-
Производитель
Сертификаты
Описание заземления для самонесущего изолированного провода СИП - ЗПЛ-1 СИП:
Основное средство защиты от поражения электрическим током на воздушных линиях СИП напряжением до 1 кВ включительно. Заземление присоединяется цанговым зажимом к СИП через специальный ответвительный адаптер, устанавливаемый со стороны ответвления в зажимах с прокалыванием изоляции (типа HEL, P2X95 или KZ2). Выпускаются шести- и семилучевые варианты заземления для подключения к адаптерам PMCC, PC481 или SE40. Поставляется в комплекте с заземляющим спуском в удобном для переноски металлическом ящике.
Применение заземления для самонесущего изолированного провода СИП - ЗПЛ-1 СИП:
Применяется в качестве основного средства защиты от поражения электрическим током на воздушных линиях электропередачи (ВЛ) СИП постоянного и переменного тока промышленной частоты напряжением до 1 кВ включительно и предназначено для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках высокого или наведенного напряжения. Заземление присоединяется к СИП через специальный адаптер РМСС, устанавливаемый со стороны ответвления в зажимах с прокалыванием изоляции (типа HEL или KZ2).
-
-
Технические характеристики заземления для самонесущего изолированного провода СИП - ЗПЛ-1 СИП:
Параметр ЗПЛ-1 (СИП)
S-16ЗПЛ-1 (СИП)
S-16 (7 лучей)ЗПЛ-1 (СИП)
S-16 (7 лучей)
без спускаЗПЛ-1 (СИП)
S-16
без спускаЗПЛ-1 (СИП) S-25 ЗПЛ-1 (СИП)
S-25 (7 лучей)ЗПЛ-1 (СИП)
S-25 без спускаЗПЛ-1 (СИП)
S-25 (7 лучей)
без спускаСечение заземляющего провода, мм2 16 16 16 16 25 25 25 25 Ток электродинамической стойкости, кА, max 14 Номинальное напряжение электроустановки, кВ до 1 Ток термической стойкости, кА/З с, не менее 2,3 Длина заземляющего провода, м, не менее 10 Длина межфазных перемычек, мм, не менее 300 Условия эксплуатации:
температура Сo
влажность при температуре 25 Сo %
от -45 до +45
до 80Масса, кг, не более 3,8 -
Комплект поставки ЗПЛ-1 СИП
Наименование Количество Заземление для самонесущего изолированного провода СИП - ЗПЛ-1 СИП 1 -
Модификации ЗПЛ-1 СИП
-
Файлы для ЗПЛ-1 СИП
Файлы для ЗПЛ-1 СИП
