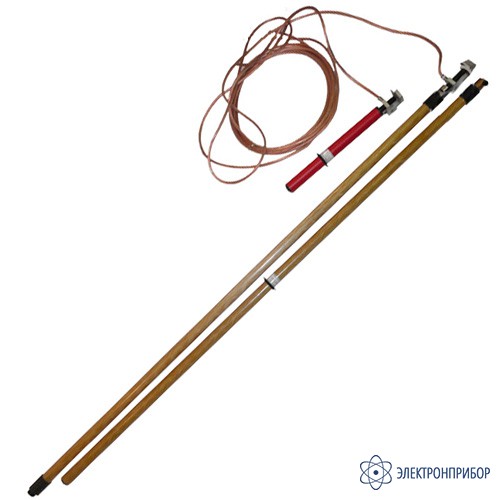

ЗПЛ-220Н-1 заземление переносное для воздушных линий однофазное до 220кВ с одной штангой
Код товара: 42929-
-
Гарантия
1 год
-
Производитель
Сертификаты
Назначение заземления переносного для воздушных линий однофазное до 220кВ с одной штангой ЗПЛ-220Н-1:
Заземление переносное ЗПЛ-220Н-1 предназначено для защиты работающих на отключенных участках оборудования ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения, и обеспечивает возможность наложения и снятия заземления на провода сечением от 6 до 600 мм² . Допусимый диапазон рабочих температур от -45°С до +45°С. Относительная влажность воздуха до 80% при 20°С.
ЗПЛ-220Н-1 выпускается с сечением провода 25 мм2, 35 мм2, 50 мм2, 70 мм2, 95 мм2.
-
-
Технические характеристики заземления переносного для воздушных линий однофазное до 220кВ с одной штангой ЗПЛ-220Н-1:
Параметр ЗПЛ-220Н-1 (сеч. 25мм2) ЗПЛ-220Н-1 (сеч. 35мм2) ЗПЛ-220Н-1 (сеч. 50мм2) ЗПЛ-220Н-1 (сеч. 70мм2) ЗПЛ-220Н-1 (сеч. 95мм2) Сечение заземляющего провода, мм2 25 35 50 70 95 Рабочее напряжение электроустановок, кВ 220 Длина заземляющего спуска, м, не менее 15 Ток термической стойкости в течение 3 с, кА 3,6 Ток электродинамичской стойкости, кА 22 Длина изолирующей штанги, мм 2500 Длина рукоятки изолирующей штанги, мм 800 Габаритные размеры (в упаковке) штанги, мм 1700x60x100 Масса, кг, не более 6,8 -
Комплект поставки ЗПЛ-220Н-1
№ Наименование Количество 1 Заземление переносное для воздушных линий однофазное до 220кВ с одной штангой ЗПЛ-220Н-1 (с выбранным диаметром сечения заземляющего провода) 1 -
Модификации ЗПЛ-220Н-1
-
Файлы для ЗПЛ-220Н-1
Файлы для ЗПЛ-220Н-1
