ЗПЛ1Н, ЗПЛ 1 Н, ЗПЛ-1-Н, ЗПЛ 1Н

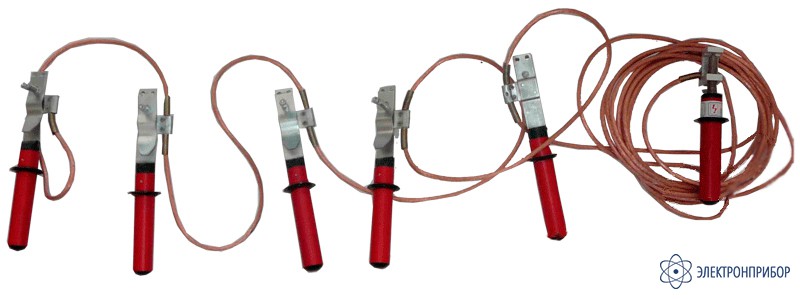

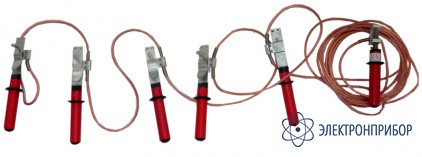

ЗПЛ-1Н — заземление переносное для воздушных линий с пятью фазными зажимами до 1кВ
Код товара: 24062-
-
Гарантия
1 год
-
Производитель
Описание заземления переносного для воздушных линий с пятью фазными зажимами ЗПЛ-1Н:
Предназначено для защиты работающих на отключенных участках воздушных линий от поражения электрическим током в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.
Допусимый диапазон рабочих температур от -45°С до +45°С.
Относительная влажность воздуха до 80% при 20°С. -
-
Технические характеристики заземления переносного для воздушных линий с пятью фазными зажимами ЗПЛ-1Н:
Тип заземления Рабочее напряжение эл. Установки, кВ Сечение заземляющего провода, мм x мм Длина заземляющего спуска, м не менее ЗПЛ-1Н (сеч.16мм2) 1 16 9 ЗПЛ-1Н (сеч.25мм2) 1 25 9 ЗПЛ-1Н (сеч.35мм2) 1 35 9 ЗПЛ-1Н (сеч.50мм2) 1 50 9 ЗПЛ-1Н (сеч.70мм2) 1 70 9 ЗПЛ-1Н (сеч.95мм2) 1 95 9 Общие характеристики Параметр Значение Длина провода между зажимами, мм, не менее 0,8 Длина штанг с зажимами, мм 330 Ток термической стойкости в течение 3 с, кА 2,3 Ток электродинамичской стойкости, кА 14 Габаритные размеры (в упаковке), мм 420 x 150 x 150 Масса, кг, не более 3,7 Условия эксплуатации Температура от -45°С до +45°С Относительная влажность воздуха до 80% при 20°С -
Комплект поставки ЗПЛ-1Н
№ Наименование Количество 1. Заземление переносное для воздушных линий с пятью фазными зажимами до 1кВ ЗПЛ-1Н 1 -
Модификации ЗПЛ-1Н
