ЗПЛ1НК (сеч. 16мм2), ЗПЛ-1-Н-К (сеч. 16мм2), ЗПЛ 1 Н К (сеч. 16мм2)

Заземления переносные

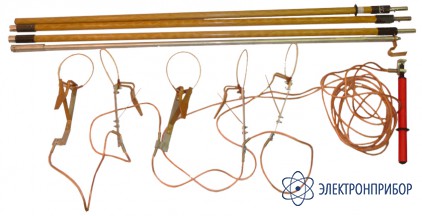

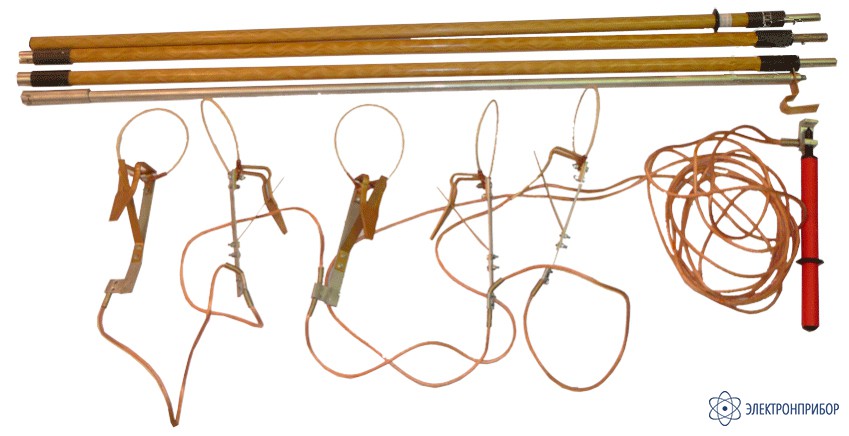

ЗПЛ-1Н-К (сеч. 16мм2) — заземление переносное для воздушных линий с 5-ью фазными зажимами в виде колец и штангой 6,6 м

Код товара: 43027

  • Описание заземления переносного для воздушных линий с 5-ью фазными зажимами в виде колец и штангой 6,6м ЗПЛ-1Н–К (сеч. 16мм2):

    Предназначено для защиты работающих на отключенных участках оборудования ВЛ  до 1кВ от поражения электрическим током, на случай ошибочной подачи напряжения на этот участок или  появления на нем наведенного напряжения и обеспечивает возможность наложения и снятия заземления на провода воздушных линий непосредственно с поверхности земли.
    Допустимый  диапазон  рабочих  температур  от  -45°С  до  +45°С.
    Относительная  влажность воздуха до  80%  при  20°C.

  • Технические характеристики заземления переносного для воздушных линий с 5-ью фазными зажимами в виде колец и штангой 6,6м ЗПЛ-1Н–К (сеч. 16мм2):

    Параметр Значение
    Общие характеристики
    Номинальное напряжение заземляемых ВЛ, кВ 1
    Общая длина заземляющего провода, м 21
    Сечение заземляющего провода, мм 16
    Длина провода между фазами, м 1
    Длина 2-х лучевого заземляющего спуска, м 2 х 9
    Количество фазных зажимов, шт 5
    Общая длина штанги для наложения заземления , мм 6600
    Длина рукоятки штанги для наложения заземления, мм 1500
    Длина металлических звеньев штанги для наложения заземления, мм 3400
    Длина изолированной части штанги для наложения заземления, мм 3200
    Ток термической стойкости в течение 3сек., кА 2,3
    Ток электродинамической стойкости, кА 14
    Масса , кг, не более 9,4
    Условия эксплуатации
    Температура от -45°С до +45°С
    Относительная влажность воздуха, не более до 80% при 20°С

  • Комплект поставки ЗПЛ-1Н-К (сеч. 16мм2)

    № Наименование Количество
    1. Заземление переносное для воздушных линий с 5-ью фазными зажимами в виде колец и штангой 6,6м ЗПЛ-1Н–К (сеч. 16мм2) 1
