ЗПЛТ-15-04-25 — заземление переносное линейное для ВЛ 6-20 (15) кВ
Код товара: 54193-
-
Производитель
-
Артикул
12166
Назначение заземления переносного линейного для ВЛ 6-20 (15) кВ ЗПЛТ-15-04-25:
Заземление переносное линейное ЗПЛТ-15-04-25 предназначено для защиты персонала при работе на отключенных участках воздушных линий напряжением до 15 кВ. Заземление предназначено для установки с земли без подъема на опору и для обеспечения наибольшей безопасности выполнено с раздельными закорачивающей и заземляющей частями.
Описание заземления переносного линейного для ВЛ 6-20 (15) кВ ЗПЛТ-15-04-25:

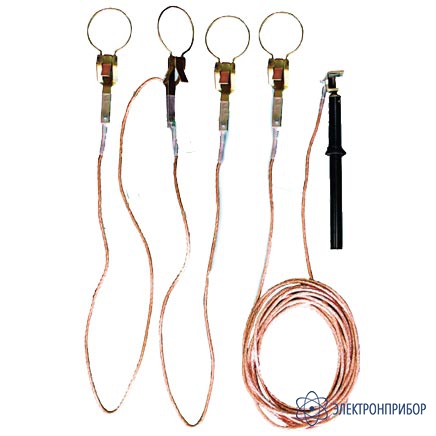

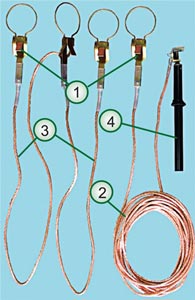

Рис. 1. Состав заземления ЗПЛТ-15-04-25:
1 - четыре зажима с кольцами;
2 - заземляющий спуск;
3 - два закорачивающих проводника;
4 - заземляющая струбцина со стеклопластиковой штангой-рукояткойЗаземляющий спуск (2 на рис. 1) заземляющей части и закорачивающие проводники (3 на рис. 1) выполнены из многожильного медного провода высокой гибкости в прозрачной морозостойкой изоляционной оболочке.
По согласованию с заказчиком дополнительно могут поставляться указатель УВНК-10Б-УНТЕХ, штанги ШЭУ-10-5-6,6, полотнище ПТ-8, а также другие приспособления.
Для установки заземления следует расстелить полотнище ПТ-8 возле опоры под проводами воздушных линий, извлечь заземление и две штанги ШЭУ-10-5-6,6 из чехлов и разложить на полотнище (смотреть рис. 2).

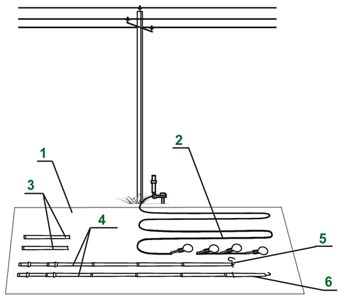

Рис. 2 Подготовка к установке заземления:
1 - полотнище ПТ-8;
2 - заземление ЗПЛТ-15-04-25;
3 - дополнительные звенья к ШЭУ-10-5-6,6;
4 - штанга ШЭУ-10-5-6,6;
5 - крюк для установки заземления КВЛ;
6 - указатель напряжения УВНК-10Б-УНТЕХЗаземляющую струбцину следует устанавливать (снимать) на переносном заземлителе, предварительно забитом в землю, либо на заземляющем выпуске опоры воздушной линии только с помощью штанги-рукоятки. Штанга-рукоятка обеспечивает защиту работников от поражения электрическим током при несоблюдении очередности установки/снятия зажимов и струбцины.
На резьбовой наконечник одной из собранных штанг ШЭУ® следует накрутить крюк для установки заземления (5 на рис. 2), на другую штангу накрутить оперативную насадку, входящую в комплект ШЭУ®, и указатель УВНК-10Б-УНТЕХ (6 на рис. 2). Затем необходимо проверить отсутствие напряжения с земли с помощью указателя УВНК-10Б-УНТЕХ и штанги ШЭУ-10-5-6,6 на всех трех проводах воздушной линии. Оставить висеть указатель со штангой на том проводе воздушной линии, на который будет устанавливаться первый фазный зажим (один из нижних проводов воздушной линии).
Затем следует завести крюк КВЛ в кольцо первого фазного зажима (зажима заземляющего спуска при другом возможном порядке установки заземления) и поднять зажим к проводам воздушной линии. После установки первого зажима следует перевесить указатель на второй нижний провод воздушной линии, на который будет устанавливаться следующий зажим (устанавливается зажим, находящийся ближе всех к земле). Завести крюк в кольцо второго зажима и установить на второй нижний провод воздушной линии. Для установки третьего зажима на верхний провод необходимо увеличить длину штанги дополнительным звеном.

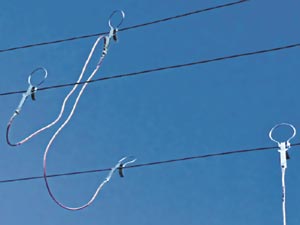

Рис. 3. Заземление ЗПЛТ-15-04-25, установленное на проводах воздушной линииУстановка переносного заземления ЗПЛТ-15-04-25 значительно облегчается за счет исполнения из двух частей: закорачивающие проводники с тремя фазными зажимами и заземляющий спуск с фазным зажимом и заземляющей струбциной. Поочередная установка этих частей требует значительно меньших усилий, чем установка других заземлений для воздушных линий.
-
-
Технические характеристики заземления переносного линейного для ВЛ 6-20 (15) кВ ЗПЛТ-15-04-25:
Параметр Значение Рабочее напряжение, кВ 15 Количество зажимов, штук 4 Сечение заземляющего провода, мм2 25 Длина закорачивающего провода между зажимами, мм Не менее 2000 Длина заземляющего спуска, мм Не менее 10000 Ток термической стойкости при длительности выдержки 3,0 с, кА 3,6 Максимально допустимое значение тока динамической стойкости, кА 22 Интервал рабочих температур, ºС От – 45 до + 45 Относительная влажность при +20 ºС, % До 80 Масса заземления, кг Не более 7,7 -
Комплект поставки ЗПЛТ-15-04-25
№ Наименование Количество 1 Заземление переносное линейное для ВЛ 6-20 (15) кВ ЗПЛТ-15-04-25 1 -
Дополнительная комплектация ЗПЛТ-15-04-25
