ШЭУ-10-5-6,6ДКФ (для нормальных погодных условий) — штанга электроизолирующая универсальная 6-110 кВ с дополнительным звеном с курсовым электроизолированным фонарем VONATEX
Код товара: 35094-
-
Гарантия
36 месяцев
-
Производитель
-
Артикул
12836
Назначение штанги электроизолирующей универсальной 6-110 кВ с дополнительным звеном с курсовым электроизолированным фонарем VONATEX ШЭУ-10-5-6,6ДКФ (для нормальных погодных условий):
ШЭУ-10-5-6,6ДКФ (для нормальных погодных условий) — штанга электроизолирующая универсальная 6-110 кВ с дополнительным звеном с курсовым электроизолированным фонарем VONATEX. Изделие предназначено для применения в качестве изолирующей штанги и выполнения различных работ в электроустановках напряжением 6–110 кВ в нормальных погодных условиях.
Штангу электроизолирующую универсальную ШЭУ-10-5-6,6 д можно использовать для работы с напряжениями выше 110 кВ при условии их испытания в соответствии с действующими Правилами применения и испытания средств защиты на данное напряжение и соблюдения размеров рукоятки и изолирующей части для данного напряжения.
Штанга электроизолирующая универсальная многозвенная ШЭУ-10-5-6,6ДКФ применяется для выполнения следующих работ по ремонту и техническому обслуживанию действующих электроустановок и воздушных линий без подъема на высоту (опоры линий связи, ВЛС, конструкции подстанций, оборудование):
- определение отсутствия напряжения на токоведущих частях электроустановок 6–330 кВ совместно с указателями напряжения УВНК-10Б-УНТЕХ и другими указателями на соответствующие классы напряжений;
- проверка совпадения фаз включаемых ЛЭП и электрооборудования 6–10 кВ совместно с указателем УПСФ-10-УНТЕХ;
- отключение и включение (довключение) разъединителей, выключателей нагрузки, рубильников, заземляющих ножей (заземлителей) 0,4–20 кВ, установленных на опорах ВЛ и конструкциях подстанций, в частности, управление предохранителями-разъединителями ПРВТ-10;
- снятие и установка патрона предохранителя-разъединителя ПРВТ-10 с целью замены заменяемого элемента с плавкой вставкой;
- замена высоковольтных предохранителей на комплектных, мачтовых и столбовых подстанциях 6–20 кВ без применения лестниц;
- установка и снятие переносных заземлений с проводов ВЛ 0,4–20 кВ и 27,5 кВ;
- определение отсутствия напряжения на ВЛ 0,4 кВ совместно с указателем УНВЛ-0,4-УНТЕХ;
- измерение значений напряжения на ВЛ 0,4 кВ и вводах в здания совместно с указателем УНВЛ-0,4М-УНТЕХ;
- определение различия рабочего и наведенного напряжения с помощью указателя высокого напряжения УВНК-10Б-УНТЕХ (контактная часть), указателя напряжения для проверки совпадения фаз УПСФ-10-УНТЕХ и указателей низкого напряжения УНВЛ-0,4-УНТЕХ или УНВЛ-0,4М-УНТЕХ с земли на ВЛ 0,4–35 кВ;
- освещение рабочей зоны с помощью курсового фонаря VONATEX;
- измерение значений тока в проводах ВЛ 0,4 кВ (для равномерного распределения нагрузок по фазам и выявления безучетного потребления электроэнергии);
- измерение распределения напряжения на изоляторах гирлянд изоляторов ВЛ 35 кВ и выше (со специальными измерительными приборами);
- точное измерение габаритов от проводов ВЛ 0,4–110 кВ и ВЛС до земли и инженерных сооружений (совместно с измерительной рулеткой);
- разъединение схлестнувшихся проводов в пролетах ВЛ и ВЛС (совместно с крюками);
- обрезка веток и сучьев деревьев вблизи проводов ВЛ и линий связи (совместно со специальными пилами и секаторами);
- подъем проводов ВЛ 0,4–110 кВ под напряжением для пропуска негабаритного транспорта и грузов;
- окраска участков металлоконструкций опор ВЛ и электрооборудования подстанций для обозначения фаз.
Кроме того, с помощью штанги ШЭУ-10-5-6,6ДКФ могут выполняться следующие работы в электроустановках и на других объектах:
- подъем осветительных установок и электрических светильников (прожекторов) для освещения рабочих мест и оборудования;
- закрепление страховочных канатов на конструкциях для безопасного подъема на высоту;
- мойка стекол окон производственных и общественных зданий на высоте до 8 м (со специальными приспособлениями и щетками);
- подъем элементов раскрепления стоек опор воздушных линий электропередачи и связи;
- подъем фото- и видеокамер, сумок с инструментами и приборами на высоту;
- присоединение измерительных проводов приборов к проводам линий электропередачи, трансформаторам, шлейфам подстанций без подъема на высоту совместно со штангой-насадкой ШПИ;
- применение (совместно с блочно-канатным подъемным устройством БКПУ) для подъема грузов на опору ВЛ при проведении ремонтно-эксплуатационных и других видов работ;
- установка устройства страховочного универсального УСУТ на высоту до 9 м;
- установка раскрепляющего устройства для опор АРКАНТЕХ;
- установка устройства безопасности для валки или удерживания угрожающих деревьев УВУД;
- установка (снятие) птицезащитных устройств;
- очистка крыш и карнизов зданий и сооружений от снега и льда (сосулек), очистка желобов водостоков от мусора.
Описание штанги электроизолирующей универсальной 6-110 кВ с дополнительным звеном с курсовым электроизолированным фонарем VONATEX ШЭУ-10-5-6,6ДКФ (для нормальных погодных условий):

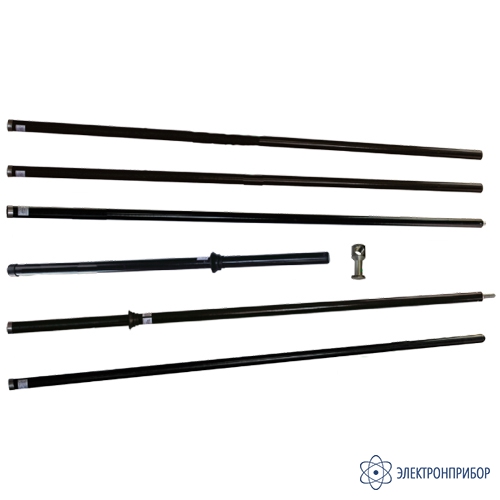

В состав ШЭУ-10-5-6,6ДКФ входят пятизвенная штанга электроизолирующая универсальная ШЭУ-10-5-6,6КФ и штанга дополнительная ДЗ для многозвенных штанг ШЭУ. Все шесть звеньев штанги изготовлены из полых стеклопластиковых труб и соединяются с помощью быстроразъемного конусного соединения по скользящей посадке, что обеспечивает повышение прочности и жесткости штанги при меньшей массе. Торцы корпусов звеньев штанги защищены от механических повреждений бандажными кольцами из алюминиевого сплава. Звенья штанги снабжены внутренними и внешними заглушками, предотвращающими попадание загрязнений и влаги во внутреннюю полость изолирующей части.
Для повышения безопасности в условиях с недостаточной освещенностью штанга снабжена курсовым фонарем VONATEX с неизолированным держателем.

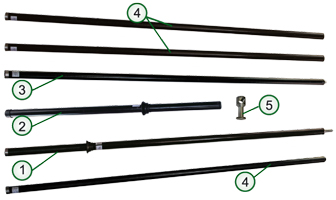

Состав комплекта звеньев штанги электроизолирующей универсальной многозвенной ШЭУ-10-5-6,6ДКФ с дополнительным звеном:
1 — электроизолирующая штанга на напряжение до 35 кВ;
2 — штанга-насадка на 110 кВ (длина 0,9 м);
3 — переходная штанга;
4 — штанга-удлинитель;
5 — насадка для оперативных переключений из дюралюминия. -
-
Технические характеристики штанги электроизолирующей универсальной 6-110 кВ с дополнительным звеном с курсовым электроизолированным фонарем VONATEX ШЭУ-10-5-6,6ДКФ (для нормальных погодных условий):
Параметр Значение Рабочее напряжение, не более, кВ 6 - 110 (330) Масса комплекта, не более, кг 3,4 Масса штанги в сборе, не более, кг 2,8 Общая длина штанги в сборе, не менее, мм 7900 Количество звеньев 6 Диаметр изолирующей части, не более, мм 30 - 33 Диаметр рукоятки, не более, мм 30 - 36 Диаметр резьбы наконечника, мм М14 Интервал рабочих температур от – 45 до + 45 ºС Относительная влажность при +25 ºС до 98 % Средний срок службы 15 лет -
Комплект поставки ШЭУ-10-5-6,6ДКФ (для нормальных погодных условий)
№ Наименование Количество 1 Штанга электроизолирующая универсальная ШЭУ-10-5-6,6ДКФ 6-110 кВ с дополнительным звеном с курсовым электроизолированным фонарем VONATEX (для нормальных погодных условий) - 6 звеньев 1 -
Дополнительная комплектация ШЭУ-10-5-6,6ДКФ (для нормальных погодных условий)
-
Совместимость с ШЭУ-10-5-6,6ДКФ (для нормальных погодных условий)
