ШЭУ-220-330Р — штанга разрядная для ВЛ 220–330 кВ

Код товара: 54173

  • Назначение штанги разрядной для ВЛ 220–330 кВ ШЭУ-220-330Р:

    Штанга разрядная ШЭУ-220-330Р​ для ВЛ предназначена для уменьшения значения наведенного напряжения перед установкой переносного заземления на провода ВЛ напряжением 220-330 кВ.

    Описание штанги разрядной для ВЛ 220–330 кВ ШЭУ-220-330Р:

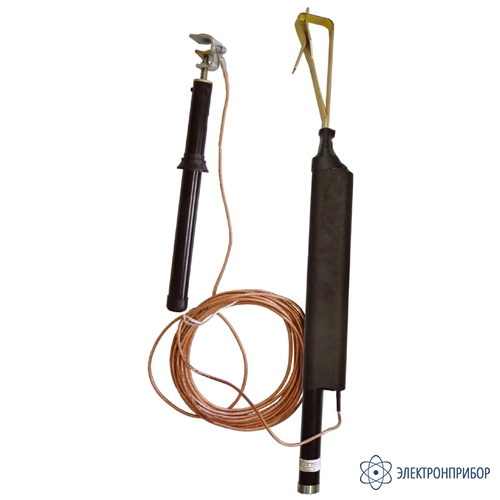

    Штанга разрядная ШЭУ-220-330Р для ВЛ содержит рабочую часть 1 с токоограничивающими резисторами и зажимом для установки на провода ВЛ, съемную штангу электроизолирующую универсальную на рабочее напряжение ВЛ, выполняющую функцию изолирующей части и рукоятки, заземляющий многожильный медный провод 2 в изоляционной оболочке и заземляющую струбцину с электроизолирующей штангой-рукояткой 3.

    Рабочая часть разрядной штанги снабжена электродинамическим пружинным зажимом и соединительной частью из конусной стеклопластиковой трубки для присоединения по скользящей посадке к штанге электроизолирующей универсальной ШЭУ, которая выполнена двух- или трехзвенной, а для крепления к конструкциям опоры в месте расположения ограничительного кольца снабжена специальной лентой длиной не менее 750 мм.

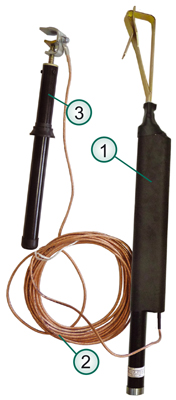

    Рис. 1. Штанга разрядная для ВЛ ШЕУ

    Штанга-рукоятка заземляющей струбцины снабжена ограничительным кольцом, отделяющим изолирующую часть от рукоятки. Торец штанги-рукоятки надежно закрыт для предотвращения попадания внутрь штанги влаги и загрязнений.

    Крепление изолирующей части штанги-рукоятки к деталям струбцины выполнено винтами не менее, чем в трех местах. Диаметр резьбы ходового винта струбцины — 12 мм. Длина резьбы в отверстии для ходового винта струбцины не менее 80% от диаметра резьбы винта.

    Заземляющий провод сечением 10 мм2 выполнен в прозрачной морозостойкой изоляции из полиуретана. На изоляции нанесена маркировка сечения провода, допустимой температуры эксплуатации и наименование изготовителя штанги. Для обеспечения высокой устойчивости к излому и высокой гибкости многожильный медный заземляющий провод выполнен с жилами диаметром не более 0,2 мм.

    Концы заземляющего провода запрессованы в медные луженые кабельные наконечники и соединены с зажимом и заземляющей струбциной болтовым соединением с резьбой не менее 8 мм и пружинной шайбой. На место соединения провода с кабельным наконечником надеты две прозрачные термоусаживаемые трубки.

  • Технические характеристики штанги разрядной для ВЛ 220–330 кВ ШЭУ-220-330Р:

    Параметр Значение
    Рабочее напряжение, кВ 220-330
    Длина электроизолирующей штанги в сборе, м, не менее 3,8
    Длина заземляющего провода, м, не менее 15
    Транспортная длина, м, не более 1,65
    Диаметр изолирующей штанги-рукоятки, мм, не менее 30
    Длина рукоятки изолирующей штанги-рукоятки, мм, не менее 200
    Длина изолирующей части штанги-рукоятки, мм, не менее 150
    Диаметр резьбы ходового винта заземляющей струбцины, мм, не менее 12
    Масса комплекта поставки, кг, не более 6,8

  • Комплект поставки ШЭУ-220-330Р

    № Наименование Количество
    1 Рабочая часть штанги разрядной ШЭУ-220-330Р с заземляющим проводом и струбциной 1
    2 Штанга электроизолирующая ШЭУ-330-3-3,8КФ 1
    3 Чехол для рабочей части штанги разрядной 1
    4 Чехол для электроизолирующей штанги 1
    5 Руководство по эксплуатации 1
