УРК-0,4-70-01 — устройство для разряда конденсаторов

Код товара: 35128

  • Назначение устройства для разряда конденсаторов УРК-0,4-70-01

    Устройство УРК-0,4-70-01 применяется в электроустановках до 0,4 кВ и предназначено для разряда конденсаторов, снятия остаточного потенциала с отключенных кабельных линий и т. п.

    Устройство можно также использовать в качестве двухполюсного указателя напряжения при выполнении следующих работ:

    • определение наличия или отсутствия напряжения на электроустановках постоянного и переменного тока напряжением до 0,4 кВ;
    • проверка совпадения фаз в электроустановках переменного тока напряжением до 0,4 кВ;
    • определение наличия наведенного напряжения и оценка мощности источника наведенного напряжения на ВЛ.

    Особенности устройства для разряда конденсаторов УРК-0,4-70-01

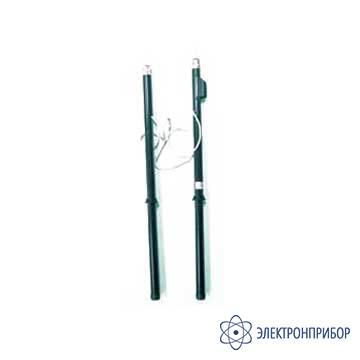

    Устройство состоит из двух стеклопластиковых корпусов, содержащих элементы электрической схемы и соединенных между собой гибким проводом.

    Электрическая схема УРК-0,4-70-01 содержит нагрузочный резистор для снятия остаточного потенциала, а также блок индикации наличия напряжения. Элементами индикации являются светодиоды, расположенные в корпусе указателя. Несъемный затенитель обеспечивает улучшение видимости свечения светодиодов при ярком внешнем освещении.

    Перед началом работы необходимо проверить исправность устройства на электроустановке, заведомо находящейся под напряжением от 25 до 400 В.

    Снятие остаточного заряда, потенциала, а также определение наличия или отсутствия напряжения производится путем одновременного касания обоими контактами-наконечниками токоведущих частей различных фаз, фазных и нулевых проводников переменного тока или проводников с разной полярностью постоянного тока.

    При разряде трехфазных конденсаторных установок наконечники прикладываются и удерживаются до полного прекращения свечения индикатора попеременно между всеми тремя фазами по два – три раза (А−В, А−С, В−С, А−В, А−С, В−С и т. д.). Повторная процедура разряда необходима потому, что полный разряд трех конденсаторов, соединенных в треугольник, возможен только при одновременном присоединении разрядного устройства сразу к трем точкам. Это потребует изготовления трехполюсного индикатора и двух операторов, что весьма неудобно.

    В случаях, когда после удержания наконечников на разряжаемых токоведущих частях в течение 5−8 секунд яркость свечения светодиодов не уменьшается, можно сделать вывод о том, что с электроустановки не снято рабочее напряжение.

  • Технические характеристики устройства для разряда конденсаторов УРК-0,4-70-01

    Параметр Значение
    Минимальное напряжение, при котором срабатывает индикация устройства, В, не более 25
    Максимальное рабочее напряжение, кВ, не более 0,4
    Максимальное время прикосновения на рабочем напряжении 0,4 кВ, с, не менее 10
    Максимальная реактивная мощность разряжаемой конденсаторной установки, кВАр 70
    Ориентировочное время разряда фаз конденсаторной установки 70 кВАр, с 8−12
    Длина соединительного провода устройства, м, не менее 1,5
    Масса устройства, кг, не более 0,9
    Срок службы, лет, не менее 7

  • Комплект поставки УРК-0,4-70-01

    № Наименование Количество
    1. Устройство для разряда конденсаторов УРК-0,4-70-01 1
