ПП ШЭУ, П П Ш Э У, П ПШЭ У

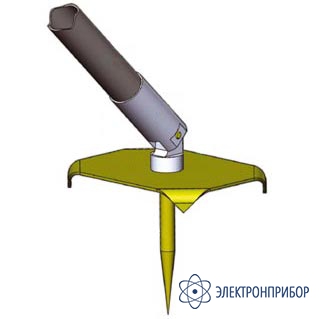

ППШЭУ приспособление для подъема штанг
Код товара: 54175-
-
Производитель
-
Артикул
11523
Назначение приспособления для подъема штанг ППШЭУ:
Приспособление для подъема штанг ППШЭУ предназначено для уменьшения физической нагрузки и повышения безопасности при подъеме штанги ШЭУ в процессе установки переносных заземлений и выполнения других работ.

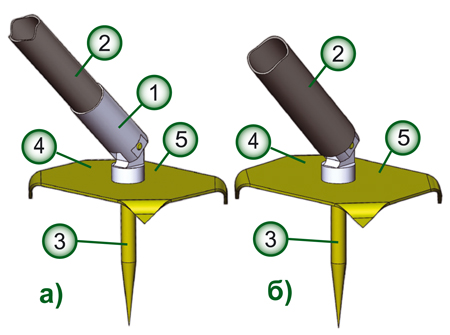

Рис. 1. Приспособление для подъема штанг ППШЭУППШЭУ содержит специальный стакан (1 на рис.1) для размещения торца основания штанги (2 на рис.1), штырь-фиксатор (3 на рис.1) для предотвращения смещения торца штанги при подъеме и опорную пластину (4 на рис.1) с грунтозацепами. Штырь-фиксатор соединен со специальным стаканом с помощью шарнира (5 на рис.1). Для предотвращения травм при транспортировке и хранении ППШЭУ на острие штыря надевают защитный колпак. При подъеме штанги ШЭУ с применением приспособления ППШЭУ следует снять защитный колпак с острия штыря (3 на рис.1), установить приспособление на землю и ногой утопить штырь-фиксатор в грунт. Затем основание (2 на рис.1) штанги необходимо установить в специальный стакан (1 на рис.1 (вариант а)), или надеть его на стакан, если диаметр основания штанги больше диаметра стакана (вариант б рис. 1) и произвести подъем штанги. При подъеме штанги нога работника должна находиться на опорной пластине приспособления, если работы производятся на мягком грунте.
-
-
Технические характеристики приспособления для подъема штанг ППШЭУ:
Параметр Значение Средний срок службы, лет 10 Габаритные размеры приспособления, мм Не более 200 × 150 × 275 Масса приспособления, кг Не более 2 -
Комплект поставки ППШЭУ
№ Наименование Количество 1 Приспособление для подъема штанг ППШЭУ 1 -
Совместимость с ППШЭУ
-
ШЭУТ-110-5-7,3 КФ штанга электроизолирующая (с курсовым фонарем VONATEX)
Снят с производства
Подобрать аналог
-
ШЭУТ-110-4-6,0КФ штанга электроизолирующая универсальная с усиленными звеньями 6-110 кВ (с курсовым фонарем VONATEX)
Снят с производства
Подобрать аналог
