ЗПГЗ-110-500 — заземление переносное для грозового защитного троса

Код товара: 40773

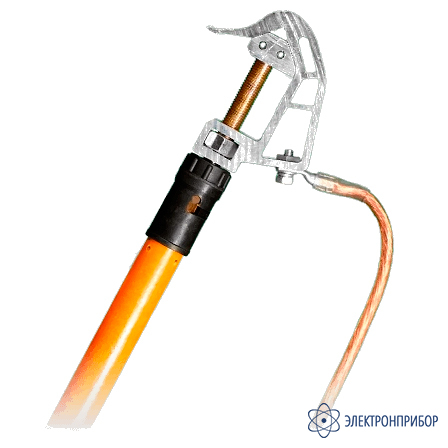

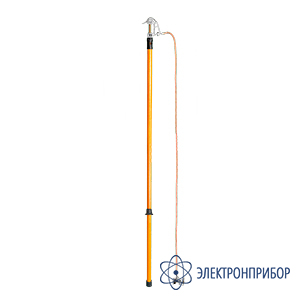

  • Заземление переносное для грозового защитного троса ЗПГЗ-110-500 Заземление переносное для грозового защитного троса ЗПГЗ-110-500
    2 варианта исполнения

    Сертификаты

    Область применения заземления переносного для грозового защитного троса ЗПГЗ-110-500:

    Заземление переносное для грозового защитного троса ВЛ предназначено для защиты работающих от поражения током наведенного напряжения путем заземления изолированного от опоры грозозащитного троса, в т.ч. и расщепленного на ВЛ 110-500 кВ, или для работ на конструкции опоры, когда требуется приближение к этому тросу на расстояние менее 1 метра.

    Поставляется в стандартном однофазном исполнении с одной штангой и маркировкой ЗПГЗ 110-500 S-ХХ, где ЗПГЗ — тип изделия, 110-500 — класс напряжения, а ХХ — сечение заземляющего провода. Поставляются с проводом сечением 16 или 25 мм2.

  • Технические характеристики заземления переносного для грозового защитного троса ЗПГЗ-110-500:

    Параметр ЗПГЗ-110-500 S-16 ЗПГЗ-110-500 S-25
    Номинальное рабочее напряжение, к 110 – 500
    Количество штанг, шт 1
    Длина заземляющего спуска, м 1,5
    Сечение заземляющего провода, мм2, не менее 16 25
    Длина изолирующей части, мм, не менее 700
    Длина рукоятки, мм, не менее 300
    Варианты фазных зажимов ФЗ-1 стальной прищепочный
    ФЗ-2 алюминиевый комбинированного типа
    ФЗ-3 алюминиевый винтовой
    Условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность воздуха
    от -45°C до +45°C
    до 80% при 20 °C

    Примечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.

  • Комплект поставки ЗПГЗ-110-500

    № Наименование Количество
    1 Штанга 1
    2 Заземляющий провод с фазным зажимом 1
    3 Чехол 1
    4 Паспорт 1
