КШЗ 10 1 Ш, КШЗ101Ш, КШЗ-10-1-Ш

Заземления переносные

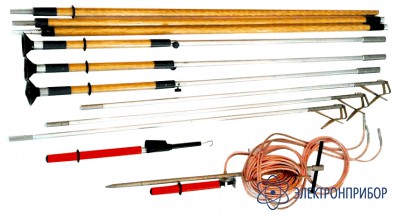

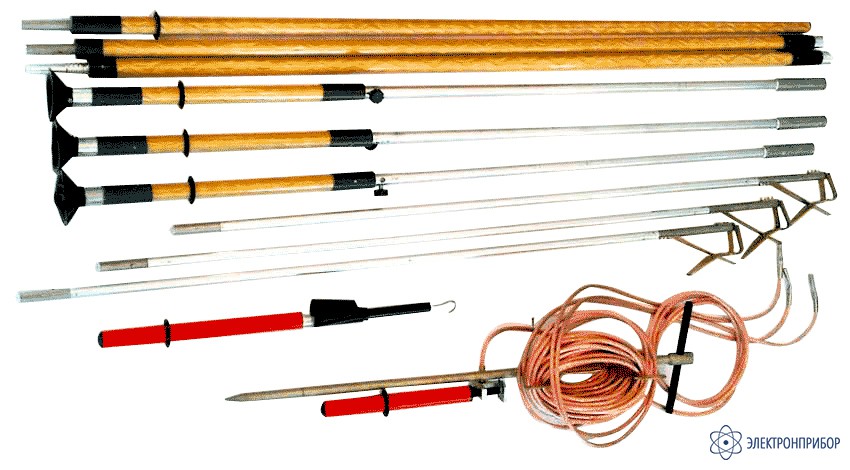

КШЗ-10-1Ш — комплект штанг для заземления воздушных линий 6-10 кВ (с одной съемной штангой)

Код товара: 43026

  • Описание комплекта штанг для заземления воздушных линий 6-10 кВ (с одной съемной штангой) КШЗ-10-1Ш:

    Комплект штанг для заземления КШЗ-10Н-1Ш предназначен для заземления проводов отключенных ВЛ напряжением 6 – 10 кВ непосредственно с поверхности земли, а с указателем напряжения также для проверки наличия или отсутствия напряжения воздушных линий, при температуре от -45°С до +45°С и относительной влажности воздуха не выше 80% (при +20°С).

  • Технические характеристики штанг для заземления воздушных линий 6-10 кВ (с одной съемной штангой) КШЗ-10-1Ш:

    Параметр Значение
    Общие характеристики
    Номинальное напряжение заземляемых ВЛ, кВ 6 – 10
    Общая длина заземляющей штанги, мм 8000
    Общая длина изолирующих секций, мм 5000
    Длина 3 –х лучевого заземляющего провода, м 8х3
    Сечение заземляющего провода, мм² 25
    Длина провода струбцины, м 4
    Ток термической стойкости в течении 3 сек., кА 3,6
    Ток электродинамической стойкости, кА 22
    Размеры заземляющего электрода, мм 30х200х1100
    Транспортная длина, мм, не более 1700
    Масса заземляющего электрода с кабелем, кг , не более 6
    Масса комплекта штанг, кг, не более 16
    Условия эксплуатации
    Температура от -45°С до +45°С
    Относительная влажность воздуха 80% при +20°C

  • Комплект поставки КШЗ-10-1Ш

    № Наименование Количество
    1. Комплект штанг для заземления воздушных линий 6-10 кВ (с одной съемной штангой) КШЗ-10-1Ш 1
