ЗПЛ 500 Н 3 (сеч. 25мм2), ЗПЛ500Н3 (сеч. 25мм2), ЗПЛ-500-Н-3 (сеч. 25мм2)

Заземления переносные

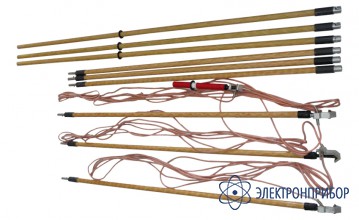

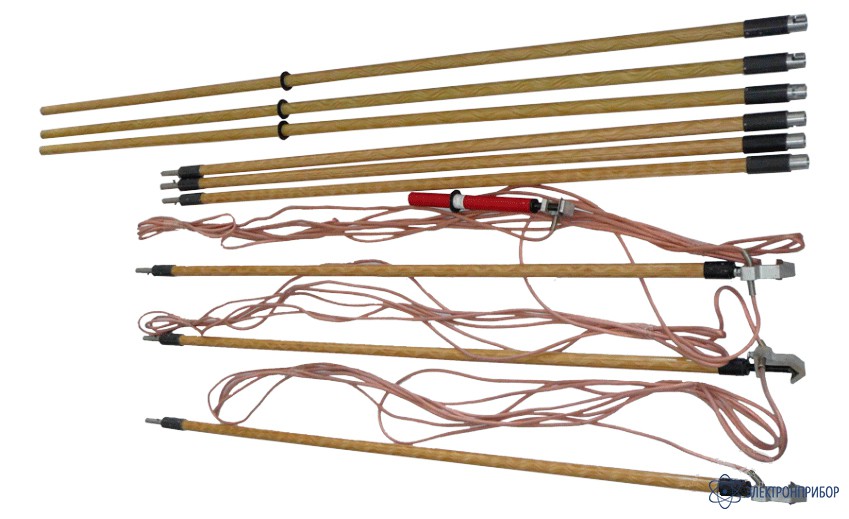

ЗПЛ-500Н-3 (сеч. 25мм2) — заземление переносное для воздушных линий 3-х фазное до 500кВ с тремя штангами

Код товара: 43073
  • Заземление переносное для воздушных линий 3-х фазное до 500кВ с тремя штангами ЗПЛ-500Н-3 (сеч. 25мм2):

    Предназначено для защиты работающих на отключенных участках оборудования ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения, и обеспечивает возможность наложения и снятия заземления на провода сечением от 6 до 600 мм².
    Допусимый диапазон рабочих температур от -45°С до +45°С.
    Относительная  влажность воздуха до 80% при 20°С.

  • Технические характеристики переносное для воздушных линий 3-х фазное до 500кВ с тремя штангами ЗПЛ-500Н-3 (сеч. 25мм2):

    Параметр Значение
    Общие характеристики
    Рабочее напряжение эл. Установок, кВ 500
    Сечение заземляющего провода, мм² 25
    Длина заземляющего спуска, м, не менее 15
    Длина провода между фазами, м, не менее 12
    Ток термической стойкости в течение 3 с, кА 3,6
    Ток электродинамичской стойкости, кА 22
    Длина изолирующей штанги, мм 4500
    Длина рукоятки изолирующей штанги, мм 1000
    Габаритные размеры (в упаковке)штанги, мм 2270 x 250 x 200
    Масса, кг, не более 21
    Условия эксплуатации
    Температура от -45°С до +45°С
    Относительная влажность воздуха, не более 80% при 20°С
  • Комплект поставки ЗПЛ-500Н-3 (сеч. 25мм2)

    Наименование Количество
    1. Заземление переносное для воздушных линий 3-х фазное до 500кВ с тремя штангами ЗПЛ-500Н-3 (сеч. 25мм2) 1
