ЗПЛ 500 Н 1 (сеч. 25мм2), ЗПЛ-500-Н-1 (сеч. 25мм2), ЗПЛ500Н1 (сеч. 25мм2)

Заземления переносные

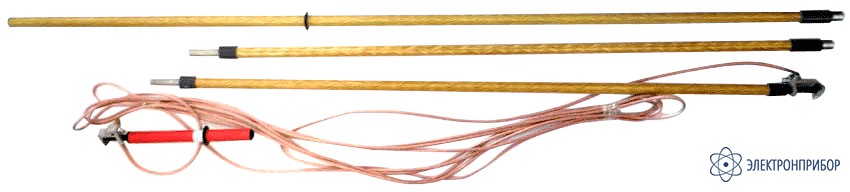

ЗПЛ-500Н-1 (сеч. 25мм2) — заземление переносное для воздушных линий одно фазное до 500кВ с одной штангой

Код товара: 43071
  • Описание заземления переносное для воздушных линий одно фазное до 500кВ с одной штангой ЗПЛ-500Н-1 (сеч. 25мм2):

    Предназначено для защиты работающих на отключенных участках оборудования ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения, и обеспечивает возможность наложения и снятия заземления на провода сечением от 6 до 600 мм2.
    Допустимый диапазон рабочих температур от -45°С до +45°С.
    Относительная влажность до 80% при 20°С.

  • Технические характеристики заземления переносное для воздушных линий одно фазное до 500кВ с одной штангой ЗПЛ-500Н-1 (сеч. 25мм2):

    Параметр Значение
    Общие характеристики
    Рабочее напряжение эл. установок, кВ 500
    Сечение зазем. провода, мм2 25
    Длина заземляющего спуска, м, не менее 15
    Длина провода между фазами, м, не менее -
    Ток термической стойкости в течение 3 с, кА 3,6
    Ток динамической стойкости, кА 22
    Длина изолирующей штанги, мм 4400
    Длина рукоятки изолирующей штанги, мм 1000
    Габаритные размеры (в упаковке): штанга, мм 2240х100х80
    Масса, кг, не более 7,4
    Условия эксплуатации
    Температура -45°С до +45°С
    Относительная влажность воздуха, не более 80% при 20°С
  • Комплект поставки ЗПЛ-500Н-1 (сеч. 25мм2)

    Наименование Количество
    1. Заземление переносное для воздушных линий одно фазное до 500кВ с одной штангой ЗПЛ-500Н-1 (сеч. 25мм2) 1
