ЗПЛ 10 Н К (сеч. 25мм2), ЗПЛ-10-Н-К (сеч. 25мм2)

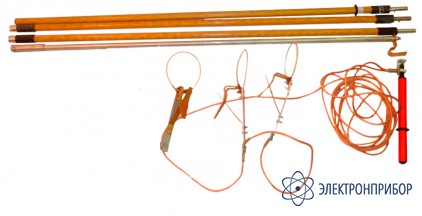

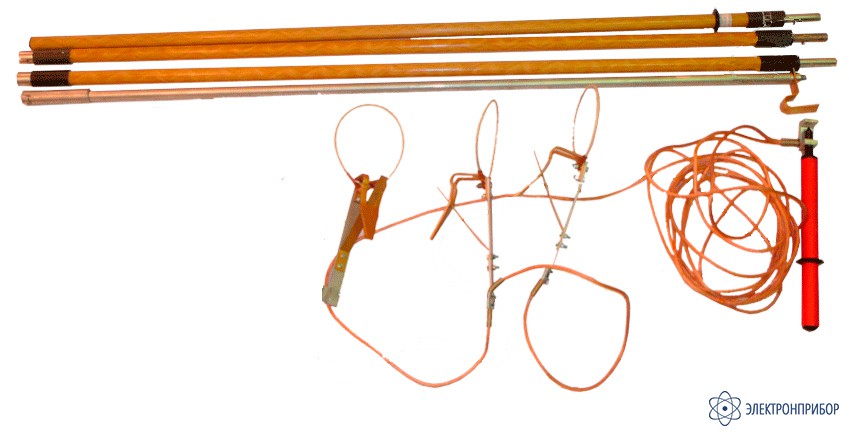

ЗПЛ-10Н-К (сеч. 25мм2) — заземление переносное для воздушных линий с 3-мя фазными зажимами в виде колец и 3-мя штангами
Код товара: 43036-
-
Гарантия
12 месяцев
-
Производитель
-
Артикул
205
Описание заземления переносного для воздушных линий с 3-мя фазными зажимами в виде колец и 3-мя штангами ЗПЛ-10Н-К (сеч. 25мм2):
Предназначено для защиты работающих на отключенных участках оборудования ВЛ напряжением до 10 кВ от поражения электрическим током, на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения и обеспечивает возможность наложения и снятия заземления на провода воздушных линий непосредственно с поверхности земли.
Допустимый диапазон рабочих температур от -45°С до +45°С.
Относительная влажность до 80% при 20°С. -
-
Технические характеристики заземление переносное для воздушных линий с 3-мя фазными зажимами в виде колец и 3-мя штангами ЗПЛ-10Н-К (сеч. 25мм2):
Параметр Значение Общие характеристики Номинальное напряжение заземляемых ВЛ, кВ 10 Общая длина заземляющего провода, м 16,5 Сечение заземляющего провода, мм² 25 Длина провода между фазами, м 1,6 Длина изолирующего спуска, м 13,5 Количество фазных зажимов, шт 3 Общая длина штанги для наложения заземления, мм 6600 Длина изолированной части штанги для наложения заземления, мм 3200 Длина рукоятки штанги для наложения заземления, мм 1500 Длина металлических звеньев штанги для наложения заземления, мм 3400 Ток термической стойкости в течение 3сек., кА 3,6 Ток электродинамической стойкости, кА 22 Масса заземления, кг 5,7 Масса штанги для наложения заземления, кг 4,3 Условия эксплуатации Температура -45°С до +45°С Относительная влажность воздуха, не более 80% при 20°С -
Комплект поставки ЗПЛ-10Н-К (сеч. 25мм2)
№ Наименование Количество 1. заземление переносное для воздушных линий с 3-мя фазными зажимами в виде колец и 3-мя штангами ЗПЛ-10Н-К (сеч. 25мм2) 1
