ПЗ 110 220 Н (сеч. 25 мм2), ПЗ110220Н (сеч. 25 мм2), ПЗ-110-220-Н (сеч. 25 мм2)

Заземления переносные

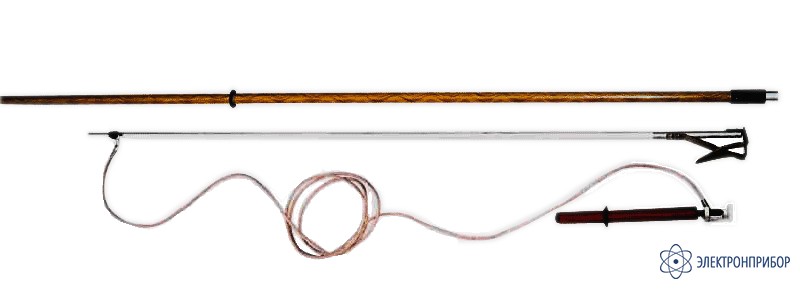

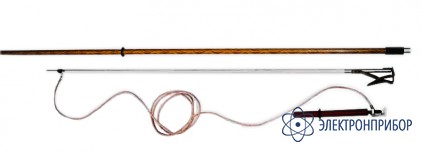

ПЗ 110-220Н (сеч. 25 мм2) — заземление переносное для раздельного заземления проводов каждой фазы на воздушных линиях 110-220 кВ

Сохранить в PDF Распечатать
  • ПЗ 110-220Н (сеч. 25 мм2) заземления переносного для раздельного заземления проводов каждой фазы на воздушных линиях ПЗ 110-220Н (сеч. 25 мм2):

    Предназначено для защиты работающих на отключенных участках ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения и обеспечивает возможность наложения и снятия заземления на провода.
    Допустимый диапазон рабочих температур от -45°С до +45°С.
    Относительная влажность до 80% при 20°С.

  • Технические характеристики заземления переносного для раздельного заземления проводов каждой фазы на воздушных линиях ПЗ 110-220Н (сеч. 25 мм2):

    Параметр Значение
    Общие характеристики
    Номинальное напряжение заземляемых ВЛ, кВ 110 - 220
    Длина рукоятки с изолир. частью, мм 2200
    Длина звеньев металлических, мм 1300
    Общая длина штанги в собранном виде, мм 3500
    Сечение медного заземляющего провода, мм 25
    Длина провода заземляющего, мм 4000
    Ток термической стойкости в течении3 с, кА 3,6
    Ток электродинамической стойкости, кА 22
    Габаритные размеры (в упаковке) мм 2300х200х150
    Масса, кг, не более 3,5
    Условия эксплуатации
    Температура от -45°С до +45°С
    Относительная влажность воздуха, не более 80% при 20°C
  • Комплект поставки ПЗ 110-220Н (сеч. 25 мм2)

    Наименование Количество
    1. Заземление переносное для раздельного заземления проводов каждой фазы на воздушных линиях 110-220 кВ ПЗ 110-220Н (сеч. 25 мм2) 1
