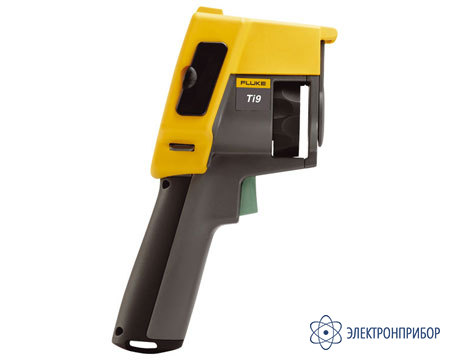

Fluke Ti9 — тепловизор начального уровня

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      38603-09

    • Производитель

      Fluke Industrial, США

    Назначение тепловизора Fluke Ti9:

    Самый лучший и прочный тепловизор начального уровня. Для получения изображения достаточно навести прибор на нужный участок и нажать кнопку, и он покажет горячие участки, означающие возможность скорого выхода оборудования из строя.

    Тепловизионное изображение с разрешением 160x120 пикселей позволяет получить более детальные изображения. Это дает возможность ускорить выполнение осмотра, ремонта и проверки электрического и электромеханического оборудования. Также это помогает продлить срок службы оборудования и предотвратить пожары, вызванные неисправностями электрооборудования.

    Тепловизор Fluke Ti9 имеет степень защиты класса IP54: водо- и пыленепроницаемый, выдерживает падение с высоты 2 метров.

    Особенности тепловизора Fluke Ti9:

    • Четкие резкие изображения позволяют быстрее обнаружить проблемные участки.
    • Оптимальная конструкция для использования в тяжелых рабочих условиях.
    • Разработан и проверен на ударопрочность при падении с высоты 2 м — Когда вы последний раз роняли инструмент?
    • Защищен от воздействия пыли и воды — протестирован на степень защиты IP54.
    • Интуитивно понятное и простое в использовании меню, управляемое только тремя кнопками — навигация простым нажатием кнопки.
    • Наручный ремешок, регулируемый для правой или левой руки.
  • Технические характеристики тепловизора Fluke Ti9:

    Параметр Значения
    Температура
    Диапазон температурных измерений от -20 °C до +250 °C
    Погрешность ± 5 °C или 5% (большее из этих значений)
    Характеристики изображения
    Поле зрения 23° x 17°
    Пространственная разрешающая способность (IFOV) 2,5 мрад
    Минимальное расстояние фокусировки Объектив тепловизора: 15 см
    Фокусировка Вручную
    Частота смены кадров Частота обновления 9 Гц
    Тип приемника излучения 160 x 120 матрица в фокальной плоскости, неохлаждаемый микроболометр
    Тип инфракрасного объектива Объектив 20 мм, F = 0.8
    Тепловая чувствительность (NETD) ≤ 0,2 °C при 30 °C (200 м°K)
    Спектральный диапазон ИК От 7,5 мкм до 14 мкм
    Представление изображений
    Цветовые палитры Цвета нагрева железа, сине-красная, высокого контраста, серая
    Уровень и диапазон Плавное масштабирование уровня и диапазона в автоматическом и ручном режимах
    Минимальный диапазон (в ручном режиме) 5 °C
    Минимальный диапазон (в автоматическом режиме) 10 °C
    Сохранение изображений и измерительных данных
    Носитель Карта памяти SD (на карте памяти емкостью 2 ГБ можно сохранить не менее 1200 полностью радиометрических (в формате .is2) ИК или 3000 базовых ИК-изображений (в формате .bmp))
    Форматы файлов Нерадиометрические (.bmp) или полностью радиометрические (.is2) Для анализа нерадиометрических (.bmp) файлов не требуется специальной программы
    Форматы файлов, экспортируемых с помощью ПО SmartView™ JPEG, BMP, GIF, PNG, TIFF, WMF, EXIF и EMF
    Общие характеристики
    Рабочий диапазон температур от -10 °C до +50 °C
    Относительная влажность от 10 % до 90 % без конденсации
    Дисплей Цветной ландшафтный ЖК-дисплей VGA (640 x 480) размером по диагонали 9,1 см (3,6 дюйма) с подсветкой (выбираемая или автоматическая подстройка яркости)
    Органы управления и настройки Температурная шкала (°C/°F), выбираемая пользователем
    Выбор языка
    Установка даты/времени
    Программное обеспечение SmartView™ для полного анализа данных и составления отчетов входит в комплект поставки
    Размеры (ВxШxД) 270 мм x 130 мм x 150 мм
    Вес 1,2 кг
    Поддерживаемые языки Английский, итальянский, немецкий, испанский, французский, русский, португальский, шведский, турецкий, чешский, польский, финский, упрощенный китайский, традиционный китайский, корейский и японский
  • Комплект поставки Fluke Ti9

    Наименование Количество
    1. Тепловизор 1
    2. Сетевой блок питания/зарядное устройство (с сетевыми адаптерами) 1
    3. Карта памяти SD 1
    4. Считывающее устройство карт памяти SD (USB) для загрузки изображений на компьютер 1
    5. Программное обеспечение SmartView™ с бесплатными обновлениями в течение всего срока службы изделия 1
    6. Прочный жесткий футляр для переноски 1
    7. Мягкий футляр для транспортировки 1
    8. Наручный ремешок 1
    9. Руководство пользователя 1
    10. Гарантийный документ 1

Видео для Fluke Ti9

  • Основы тепловизионной съемки. Использование тепловизоров Fluke для диагностики электрооборудования.

    11.04.2014

    Тепловидение играет важную роль при поиске неисправностей в работе коммерческих и промышленных систем.

    При ненормальном поведении оборудования (вибрации, звуки) мы можем догадаться о проблемах в его состоянии, однако при отсутствии видимых проявлений проблему в работе оборудования бывает трудно или невозможно разглядеть.

    Здесь на помощь специалистам приходит метод инфракрасной термографии, позволяющий произвести проверку быстро, без вмешательства в оборудование и без непосредственного контакта с ним, что позволяет наблюдать состояние оборудования, находящегося в работе.

    Также тепловидение уже долгое время используется для решения различных задач, связанных с диагностикой жилых и коммерческих зданий: выявления потерь тепла и течей воздуха, поиска влаги в кровлях.

    Данный фильм - об применении тепловизоров известной торговой марки Fluke.
