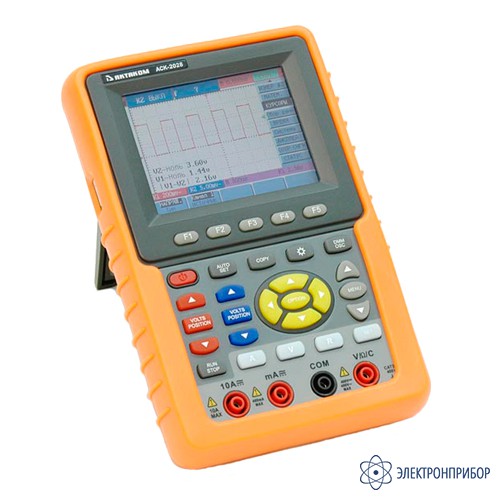

АСК-2028 — осциллограф-мультиметр

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Госреестр РФ

      39682-08

    • Производитель

      АКТАКОМ

    Назначение осциллографа - мультиметра АСК-2028:

    Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки.

    Особенности осциллографа - мультиметра АСК-2028:

    • 20 автоматических измерений: Vpp,Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B、Delay A→B
    • Курсорные измерения;
    • Режим мультиметра;
    • Интерполяция sin(x)/x;
    • Хранение осциллограмм: 4 осциллограммы;
    • Цветной ЖКИ дисплей;
    • USB интерфейс для связи с ПК, программное обеспечение;
    • Автономная работа от встроенного аккумулятора.

    Программное обеспечение:

    Для передачи данных в персональный компьютер используется программное обеспечение Актаком DSO-Soft.
    Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух  форматах: графическом Bitmap *.bmp или векторном формате *.bin.
    Актаком DSO-Soft позволяет также получать данные:

    • в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной

    • режиме X-Y (фигуры Лиссажу). Режим XY отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных.
    • в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls. В ниспадающем меню можно изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.


    Кроме того, Актаком DSO-Soft  позволяет проводить курсорные измерения для анализа сигналов.

    АСК-2028

  • Технические характеристики осциллографа - мультиметра АСК-2028:

    Параметр Значение
    В режиме осциллографа
    Количество каналов 2
    Полоса пропускания, МГц 20
    Максимальная частота дискретизации, Мвыб/сек 100
    Время нарастания, нс 17,5
    Вертикальная чувствительность 5 мВ/дел ... 5 В/дел
    Вертикальное разрешение, бит 8
    Погрешность ± 3%
    Входной импеданс 1 МОм ± 2%
    Максимальное входное напряжение, Впик 400
    Входы АС, DC, GND
    Математические функции суммирование, вычитание, умножение, деление, инверсия
    Режим X-Y
    Коэффициент развертки 5 нс/дел ... 5 с/дел
    Память 6 К на канал
    Режимы синхронизации фронт, видео, поочередный
    Регулируемый гистерезис уровня запуска 0,2...1 дел
    Пиковый детектор
    Функция усреднения 4...128
    Функция анализа спектра на основе БПФ (4 окна) прямоугольник, Blackman, Hanning, Hamming
    В режиме мультиметра
    Постоянное напряжение 400 мВ ... 400 В
    ±(1% + 1 е.м.р.) не нормируется
    Переменное напряжение (40 Гц…400 Гц) 4 В ... 400 В
    ±(1% + 3 е.м.р.) не нормируется
    Постоянный ток 40 мА ... 20 А
    ±(1% + 3 е.м.р.) не нормируется
    Переменный ток 40 мА ... 20 А
    ±(1,5% + 3 е.м.р.) на диапазоне до 10 мкА
    Сопротивление 400 Ом ... 40 МОм
    ±(1% + 1 е.м.р.)
    Емкость 51 нФ ... 510 мкФ
    ±(3% + 3 е.м.р.)
    Режим тестирования диодов
    Режим прозвонки цепи
    Общие технические характеристики
    Дисплей 3,8 дюйма цветной ЖКИ, разрешение 320x240 точек
    Питание 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
    Потребляемая мощность не более 6 Вт
    Время работы от аккумулятора до 4 часов
    Габаритные размеры 180x115x40 мм
    Масса 0,645 кг

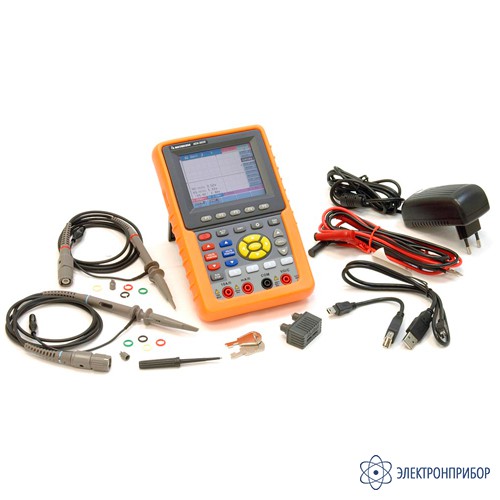

  • Комплект поставки АСК-2028

    Наименование Количество
    1. Осциллограф - мультиметр АСК-2028 1
    2. Сетевой адаптер 1
    3. Осциллографические щупы 2
    4. Измерительные щупы к мультиметру 2
    5. Модуль расширения для измерения малых емкостей 1
    6. USB-переходник для подсоединения USB-устройства 1
    7. USB кабель для подключения к ПК 1
    8. Устройство для калибровки осциллографических пробников 1
    9. Руководство по эксплуатации 1
    10. Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов 1
    11. Aktakom DSO-Soft Программное обеспечение для портативных осциллографов 1
    12. AULFConverter Конвертер файлов формата AKTAKOM USB Lab 1
  • Дополнительная комплектация АСК-2028

    • 3 186 руб.
      Добавить к заказу

      37-1, кейс непрозрачный

      Кейс герметичный пластиковый ударопрочный непрозрачный. Внутри губчатый универсальный уплотнитель. Внутренние габариты 25*8*18см

    • 743.40 руб.
      Добавить к заказу

      HP-9060, осциллографический пробник

      Пассивный высокоимпедансный осциллографический пробник HP-9060 предназначен для использования с осциллографами, имеющими входное сопротивление 1 МОм с ёмкостью 20 пФ. Вместе с тем, он может быть компенсирован для использования с приборами, имеющими другое значение входной емкости. Щуп осциллографический HP-9060: до 60 МГц, до 600 В. Входное сопротивление 10 МОм/23 пФ. Коэффициент деления 1х1, 1х10. Длина кабеля 1,4 м. Вес 90 г.

    • 837.80 руб.
      Добавить к заказу

      HP-9100, осциллографический пробник

      Пассивный высокоимпедансный осциллографический пробник HP-9100 предназначен для использования с осциллографами, имеющими входное сопротивление 1 МОм с ёмкостью 20 пФ. Вместе с тем, он может быть компенсирован для использования с приборами, имеющими другое значение входной емкости. Щуп осциллографический HP-9100: до 100 МГц, до 600 В. Входное сопротивление 10 МОм/16 пФ. Коэффициент деления 1х1, 1х10. Длина кабеля 1,2 м. Вес 90 г.

    • 1 711 руб.
      Добавить к заказу

      HP-9101R, щуп осциллографический

      Щуп осциллографический: до 100 МГц, до 600 В. Вх. сопр. 10 МОм/17 пФ. Коэфф. деления 1х10. Длина кабеля 1,2 м. Вес 90 г. BNC с пином считывания коэффициента деления.

    • 389.40 руб.
      Добавить к заказу

      PTL-2156, переходник BNC-банан

      Адаптер-переходник BNC мама – 2 штекера 4мм.

    • 389.40 руб.
      Добавить к заказу

      PTL-2157, переходник BNC-банан

      Адаптер-переходник BNC папа – 2 штекера 4мм.

    • 389.40 руб.
      Добавить к заказу

      PTL-2158, переходник BNC-гнездо

      Адаптер-переходник BNC мама – 2 гнезда 4мм (черное – «земля» и красное) с возможностью клеммного прижимного соединения.

    • 389.40 руб.
      Добавить к заказу

      PTL-2159, переходник BNC-гнездо

      Адаптер-переходник BNC папа – 2 гнезда 4мм (черное – «земля» и красное) с возможностью клеммного прижимного соединения

    • 389.40 руб.
      Добавить к заказу

      PTL-2162, переходник защищенный BNC-гнездо

      Адаптер-переходник BNC папа (с дополнительной изоляцией) – 2 гнезда 4мм (черное – «земля» и красное) с двойной изоляцией.

    • 389.40 руб.
      Добавить к заказу

      PTL-2172, адаптер-переходник

      Переходник-шунт. С одной стороны 2 штекера типа «банан», с другой стороны разъем-гнездо диаметром 4 мм, глубиной 11 мм. Размеры: диаметр штекеров 4 мм, расстояние между центрами штекеров 19 мм, длина штекеров 19 мм, длина корпуса 25 мм. Цвет: синий.

    • 300.90 руб.
      Добавить к заказу

      PTL904-3, кабель соединительный

      Измерительный кабель PTL904-3 с наконечником типа "банан" диаметром 4 мм и сквозным ответвительным гнездом для параллельного соединения. Для работы с сильноточными установками.

    • 300.90 руб.
      Добавить к заказу

      PTL904-4, кабель соединительный

      Измерительный кабель PTL904-4 с наконечником диаметром 4 мм и сквозным перпендикулярным ответвительным гнездом для параллельного соединения.

    • 389.40 руб.
      Добавить к заказу

      PTL908-1, кабель соединительный

      Измерительный кабель PTL908-1 с изолированным наконечником, диаметром 4 мм и торцевым ответвительным гнездом для параллельного соединения.

    • 389.40 руб.
      Добавить к заказу

      PTL908-2, кабель соединительный

      Измерительный кабель PTL908-2 с изолированым наконечником, диаметром 4 мм. С заглушками на наконечниках для увеличения ресурса, незапыления.

    • 300.90 руб.
      Добавить к заказу

      PTL909-5, зажим-насадка типа «крокодил» 1000 В / 12 А (цвета: красный / черный)

      Крокодил (маленький). С одной стороны - гнездо с диаметром 4 мм двойной изоляции, с другой - крокодил. Покрыт пластиковой изоляцией для большей безопасности.

    • 389.40 руб.
      Добавить к заказу

      PTL922, кабель измерительный коаксиальный

      Кабель измерительный коаксиальный BNC-clips. Волновое сопротивление 50 Ом. Рекомендуемый диапазон частот 100 МГц. Длина 109 cм.

    • 407.10 руб.
      Добавить к заказу

      PTL923, кабель измерительный коаксиальный BNC-BNC

      Кабель измерительный коаксиальный BNC-BNC. Волновое сопротивление 50 Ом. Рекомендуемый диапазон частот 500 МГц. Длина 93 cм.

    • 389.40 руб.
      Добавить к заказу

      PTL924, кабель измерительный коаксиальный BNC-BNC

      Кабель измерительный коаксиальный BNC-BNS с пластиковыми разъемами. Волновое сопротивление 50 Ом. Рекомендуемый диапазон частот 500 МГц. Длина 1 м.

    • 389.40 руб.
      Добавить к заказу

      PTL927, кабель измерительный переходный BNC-2 banan

      Измерительный кабель защищенный BNC-папа – 2 кабеля (красный, черный) с диаметром штекера 4 мм. С дополнительной изоляцией наконечника и ответвительным торцевым гнездом. Максимальный ток 3А. Максимальное напряжение: 500V CATI, 150V CATIII. Длина кабеля 1 м.

    • 1 652 руб.
      Добавить к заказу

      Актаком DSO-Soft, Программное обеспечение

      Актаком DSO-Soft предназначено для подключения осциллографов Актаком АСК-2034, АСК-2067, АСК-2167, АСК-6022, АОС-2182, АОС-2282, а также осциллографов-мультиметров (в режиме осциллографа) Актаком АСК-2018, АСК-2028, АСК-2068 и АСК-2108 к персональному компьютеру.

    • 649 руб.
      Добавить к заказу

      АСА-2554, миниклипса

      Миниклипса c выдвигающимся фиксатором. При нажатии на кнопку из наконечника клипсы выдвигается зажим. Длина наконечника 25 мм, максимальный угол раскрытия захвата до 40 градусов, максимальное выдвижение зажима до 4 мм. Прилагается минипровод - 1 шт. Длина провода 20 см или 25 см (по запросу).
