MRU 200, MRU200

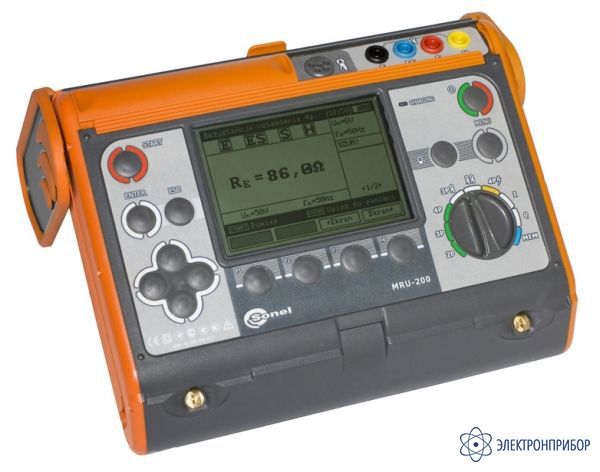

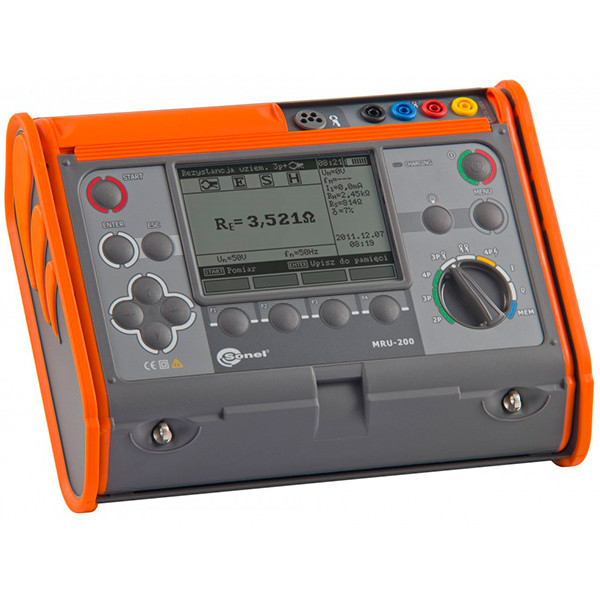

MRU-200 — измеритель параметров заземляющих устройств

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      41925-09

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUMRU200

    Назначение и область применения измерителя MRU-200:

    MRU-200 — это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.

    В данном приборе реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200 дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.

    Основные характеристики измерителя MRU-200:

    • измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
    • измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
    • измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
    • измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
    • измерение сопротивления заземляющих устройств методом двух клещей;
    • измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом;
    • измерение переменного тока (ток утечки);
    • измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
    • высокая помехоустойчивость;
    • сохранение результатов измерений в память;
    • подключение измерителя к компьютеру (USB);
    • совместимость с программой СОНЭЛ Протоколы;
    • степень защиты корпуса — IP54.
  • Основные технические характеристики измерителя MRU-200:

    Диапазон Разрешение Погрешность
    Измерение напряжении помех UN (RMS)
    0...100 В 1 В ± (2% и. в. + 3 е. м. р.)
    • частота fN 15…450 Гц
    • частота измерения – минимум два измерения/с
    Измерение частоты помех fN
    15...450 Гц 1 Гц ± (1% и. в. + 2 е. м. р.)
    • измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f=---)
    Измерение сопротивления проводников и выравнивания потенциалов (2p)
    0,000...3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.)
    4,00...39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.)
    40...399,9 Ом 0,1 Ом
    400...3999 Ом 1 Ом
    4,00...19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.)
    Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)
    0,000...3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.)
    4,0...39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.)
    40...399,9 Ом 0,1 Ом
    400...3999 Ом 1 Ом
    4,0...19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.)
    Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)
    0,000...3,999 Ом 0,001 Ом ± (8% и. в. + 4 е. м. р.)
    4,00...39,99 Ом 0,01 Ом ± (8% и. в. + 3 е. м. р.)
    40,0...399,9 Ом 0,1 Ом
    400...1999 Ом 1 Ом
    Измерение сопротивления заземляющих устройств методом двух клещей
    0,00...19,99 Ом 0,01 Ом ± (10% и. в. + 3 е. м. р.)
    20,0...149,9 Ом 1 Ом ± (20% и. в. + 3 е. м. р.)
    Измерение удельного сопротивления грунта
    0,00...9,99 Ом⋅м 0,01 Ом⋅м Зависит от основной погрешности RE
    при измерении методом
    4p но не менее ±1 е.м.р.
    100...999 Ом⋅м 1 Ом⋅м
    1,00...9,99 кОм⋅м 0,01 кОм⋅м
    10,0...99,9 кОм⋅м 0,1 кОм⋅м
    100...999 кОм⋅м 1 кОм⋅м
    • расстояние между измерительными зондами (L): 1...50м
    Измерение сопротивления заземляющих устройств и молниезащит импульсным методом
    0,0...99,9 Ом 0,1 Ом ±(2,5% и. в. + 3 е. м. р.)
    100...199 Ом 1 Ом
    • форма сигнала: 8/10μс или 10/350μс
    • амплитуда тока измерительного импульса приблизительно 1A
    • пиковые значения напряжения приблизительно 1500В
    Измерение сопротивления измерительных зондов
    0...999 Ом 1 Ом ±5%(RE+RH+RS)+8 е.м.р.
    1,00...9,99 кОм 1 кОм
    10,0...19,9 кОм 0,1 кОм
    Измерение тока утечки (RMS)
    0...99,9 мA1 0,1 мА ±(8% и.в. + 5 е.м.р.)
    100...999 мA1 1 мA ±(8% и.в. + 3 е.м.р.)
    1,00...4,99 A1,2 0,01 A ±(5% и.в. + 5 е.м.р.)1
    Не используется2
    5,00...9,99 A1,2 0,01 A ±(5% и.в. + 5 е.м.р.)
    10,0...99,9 A1,2 0,1 A
    100...300 A1,2 1 A
    1 - клещи (диаметр 52 мм) – C-3
    2 - гибкие клещи – F-1
    частотный диапазон: 45...400 Гц

    Дополнительные технические характеристики измерителя MRU-200:

    Параметр Значение
    Класс изоляции двойная, согласно EN 61010-1 и IEC 61557
    Категория безопасности III 600 В согласно EN 61010-1
    Степень защиты корпуса PN-EN 60529 IP54
    Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения 24 В
    Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) 3 A RMS
    Частота измерительного тока 50 Гц, 60 Гц,125 Гц, 150 Гц и 400 Гц
    Измерительное напряжение и ток для 2p U<24 В RMS, I≥200 мA для R≤2 Ом
    Измерительное напряжение для 3p, 4p 25 или 50 В
    Измерительный ток 3p, 4p >200 мA
    Максимальное сопротивление измерительных зондов 20 кОм
    Индикация тока помех (клещи) ≤0,5 мA
    Питание измерителя пакет аккумуляторов SONEL NiMH 4,8 В 4,2 Aч
    Количество измерений сопротивления R 2p >1500 (1 Ом, 2 измерения/мин.)
    Количество измерений RE >1200 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.)
    Длительность измерения сопротивления для метода 2p <6 секунд
    Длительность измерения для остальных методов <8 секунд
    Габаритные размеры 288 x 223 x 75 мм
    Масса измерителя приблизительно 2 кг
    Рабочая температура -10 ... +50 °C
    Температура зарядки аккумуляторов +10 ... +35 °C
  • Комплект поставки MRU-200

    Наименование Описание Фото Количество Индекс
    1. Измеритель параметров заземляющих устройств MRU-200 MRU-200 — это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит. 1 WMRUMRU200
    2. Аккумуляторная батарея NiMH SONEL-07 4,8V Пакет аккумуляторов (аккумуляторный отсек+аккумулятор) NiMH 4,8В 4,2 Ач. 1 WAAKU07
    3. Адаптер автомобильный (12В) Устройство для зарядки элементов питания приборов MRU-120, MRU-200, MPI-525, MPI-520 от автомобильной сети. 1 WAPRZLAD12SAM
    4. Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKRORE20K02
    5. Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBL20K01

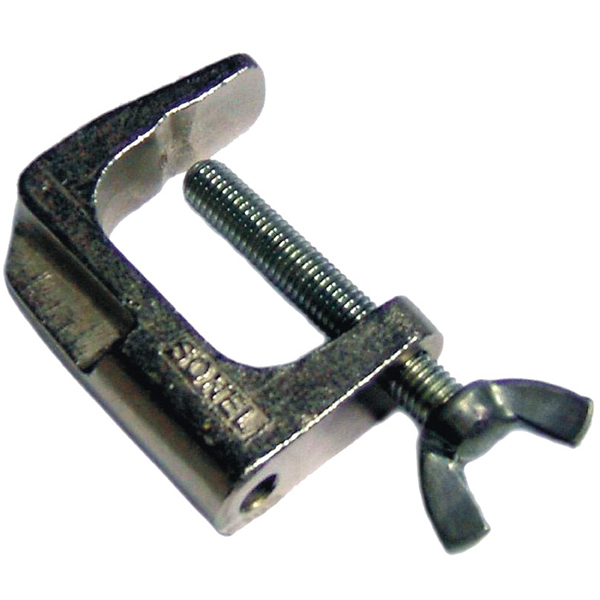

    6. Зажим специальный типа «струбцина» с разъемом «банан» Зажим специальный типа «струбцина» с разъемом «банан» используется при проведении измерений сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов, заземляющих устройств и обмоток машин и трансформаторов. Материал — литейная латунь покрытая слоем никеля. 1 WAZACIMA1
    7. Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525. 1 WAZASZ7
    8. Зонд измерительный для забивки в грунт 30 см Предназначен для проведения измерений приборами типа MRU-100, MRU-101, MRP-200, MPI-510, MPI-511. 4 WASONG30
    9. Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB
    10. Кабель сетевой Предназначен для зарядки аккумуляторов приборов. 1 WAPRZLAD230

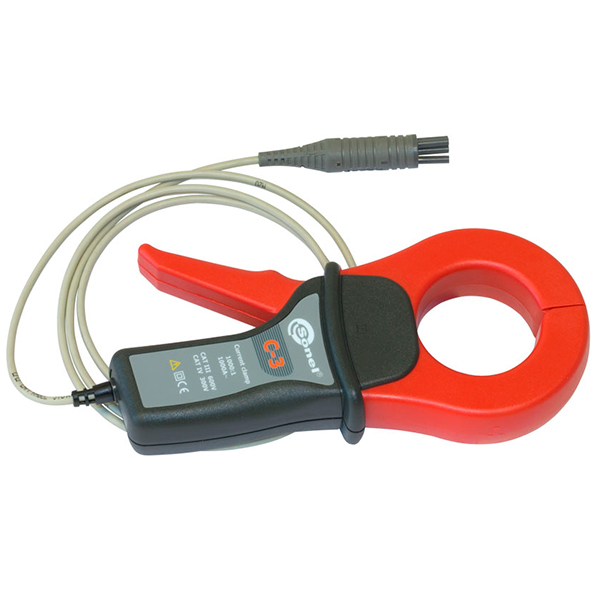

    11. Клещи измерительные C-3 Токоизмерительные клещи, используемые совместно с приборами. 1 WACEGC3OKR
    12. Комплект ремней «Свободные руки» Предназначены для освобождения рук при проведении измерений. 1 WAPOZSZEKRU
    13. Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В 1 WAPRZ1X2REBB
    14. Провод измерительный 2,2 м с разъемами «банан» черный Предназначен для проведения измерений приборами типа MRU-XXX. 1 WAPRZ2X2BLBB

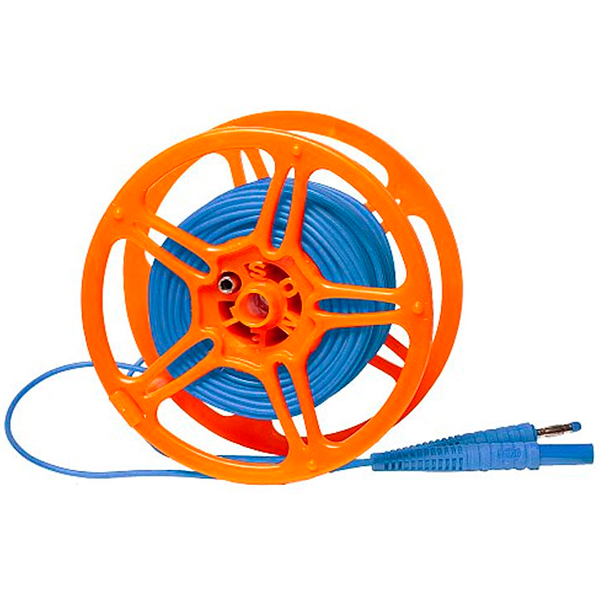

    15. Провод измерительный 25 м на катушке с разъёмами «банан» голубой Предназначен для проведения измерений сопротивления заземляющих устройств приборами типа MRP-200, MRU-100, MRU-101, MPI-510, MPI-511. 1 WAPRZ025BUBBSZ
    16. Провод измерительный 25 м на катушке с разъемами «банан» красный Используется для проведения измерений приборами серии MRU, MPI и LKZ-700. 1 WAPRZ025REBBSZ
    17. Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый Предназначен для проведения измерений сопротивления молниезащит импульсным методом прибором MRU-200. 1 WAPRZ050YEBBSZE
    18. Футляр L2 Предназначен транспортировки прибора 1 WAFUTL2
