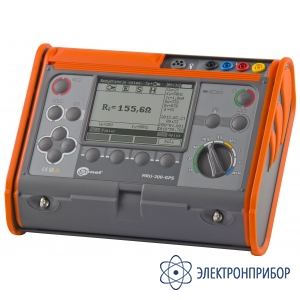

MRU-200-GPS — измеритель параметров заземляющих устройств

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      41925-09

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUMRU200GPS

    Назначение и область применения измерителя параметров заземляющих устройств MRU-200-GPS:

    MRU-200-GPS— это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.

    В данном приборе реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200-GPS дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.

    Основные характеристики измерителя заземляющих устройств MRU-200-GPS:

    • измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
    • измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
    • измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
    • измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
    • измерение сопротивления заземляющих устройств методом двух клещей;
    • измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом;
    • измерение переменного тока (ток утечки);
    • измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
    • высокая помехоустойчивость;
    • сохранение результатов измерений в память;
    • подключение измерителя к компьютеру (USB);
    • совместимость с программой СОНЭЛ Протоколы;
    • встроенный GPS-приемник — запись координат местоположения проведения измерений.
  • Технические характеристики измерителя параметров заземляющих устройств MRU-200-GPS:

    Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
    Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

    Измерение напряжении помех UN (RMS)

    Диапазон Разрешение Погрешность
    0...100 В 1 В ± (2% и. в. + 3 е. м. р.)
    • частота fN 15…450 Гц
    • частота измерения – минимум два измерения/с

    Измерение частоты помех fN

    Диапазон Разрешение Погрешность
    15...450 Гц 1 Гц ± (1% и. в. + 2 е. м. р.)
    • измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f=---)

    Измерение сопротивления проводников и выравнивания потенциалов (2p)

    Диапазон измерения согласно IEC 61557-4: 0,045 Ом...19,9 кОм

    Диапазон Разрешение Погрешность основная
    0,000...3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.)
    4,00...39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.)
    40...399,9 Ом 0,1 Ом
    400...3999 Ом 1 Ом
    4,00...19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.)

    Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)

    Диапазон измерения согласно IEC 61557-5: 0,100 Ом...19,9 кОм

    Диапазон Разрешение Погрешность основная
    0,000...3,999 Ом 0,001 Ом ± (2% и. в. + 4 е. м. р.)
    4,00...39,99 Ом 0,01 Ом ± (2% и. в. + 2 е. м. р.)
    40...399,9 Ом 0,1 Ом
    400...3999 Ом 1 Ом
    4,00...19,99 кОм 0,01 кОм ± (5% и. в. + 2 е. м. р.)

    Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)

    Диапазон измерения согласно IEC 61557-5: 0,120 Ом...1,99 кОм

    Диапазон Разрешение Погрешность основная
    0,000...3,999 Ом 0,001 Ом ± (8% и. в. + 4 е. м. р.)
    4,00...39,99 Ом 0,01 Ом ± (8% и. в. + 3 е. м. р.)
    40,0...399,9 Ом 0,1 Ом
    400...1999 Ом 1 Ом

    Измерение сопротивления заземляющих устройств методом двух клещей

    Диапазон Разрешение Погрешность основная
    0,00...19,99 Ом 0,01 Ом ± (10% и. в. + 3 е. м. р.)
    20,0...149,9 Ом 1 Ом ± (20% и. в. + 3 е. м. р.)

    Измерение удельного сопротивления грунта

    Измерение согласно методу Веннера, ρ = 2πLRE

    Диапазон Разрешение Погрешность основная
    0,00...9,99 Ом x м 0,01 Ом x м Зависит от основной
    погрешности RE
    при измерении методом
    4p но не менее ±1 е.м.р.
    100...999 Ом x м 1 Ом x м
    1,00...9,99 кОм x м 0,01 кОм x м
    10,0...99,9 кОм x м 0,1 кОм x м
    100...999 кОм x м 1 кОм x м
    • расстояние между измерительными зондами (L): 1...50м

    Измерение сопротивления заземляющих устройств и молниезащит импульсным методом

    Диапазон Разрешение Погрешность основная
    0,0...99,9 Ом 0,1 Ом ±(2,5% и. в. + 3 е. м. р.)
    100...199 Ом 1 Ом
    • форма сигнала: 8/10μс или 10/350μс
    • амплитуда тока измерительного импульса приблизительно 1A
    • пиковые значения напряжения приблизительно 1500В

    Измерение сопротивления измерительных зондов

    Диапазон Разрешение Погрешность основная
    0...999 Ом 1 Ом ±5%(RE+RH+RS)+8 е.м.р.
    1,00...9,99 кОм 1 кОм
    10,0...19,9 кОм 0,1 кОм

    Измерение тока утечки (RMS)

    Диапазон Разрешение Погрешность основная
    0...99,9 мA1 0,1 мА ±(8% и.в. + 5 е.м.р.)
    100...999 мA1 1 мA ±(8% и.в. + 3 е.м.р.)
    1,00...4,99 A1,2 0,01 A ±(5% и.в. + 5 е.м.р.)1
    Не используется2
    5,00...9,99 A1,2 0,01 A ±(5% и.в. + 5 е.м.р.)
    10,0...99,9 A1,2 0,1 A
    100...300 A1,2 1 A

    1 - клещи (диаметр 52мм) – C-3
    2 - гибкие клещи – F-1
    • частотный диапазон: 45...400 Гц

    Дополнительные технические характеристики

    Класс изоляции двойная, согласно EN 61010-1 и IEC 61557
    Категория безопасности III 600В согласно EN 61010-1
    Степень защиты корпуса PN-EN 60529 IP54
    Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения 24 В
    Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) 3A RMS
    Частота измерительного тока 125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц
    150 Гц для сетей 60 Гц
    Измерительное напряжение и ток для 2p U<24В RMS, I≥200мA для R≤2 Ом
    Измерительное напряжение для 3p, 4p 25 или 50 В
    Измерительный ток 3p, 4p >200 мA
    Максимальное сопротивление измерительных зондов 20 кОм
    Индикация тока помех (клещи) ≤0,5 мA
    Питание измерителя пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч
    Количество измерений сопротивления R 2p >1500 (1 Ом, 2 измерения/мин.)
    Количество измерений RE >1200 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.)
    Длительность измерения сопротивления для метода 2p <6 секунд
    Длительность измерения для остальных методов <8 секунд
    Габаритные размеры 288 x 223 x 75 мм
    Масса измерителя приблизительно 2 кг
    Рабочая температура -10..+50°C
    Температура зарядки аккумуляторов +10..+35°C
  • Комплект поставки MRU-200-GPS

    Наименование Описание Фото Количество Индекс
    1. Измеритель параметров заземляющих устройств MRU-200-GPS MRU-200-GPS — это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит. 1 WMRUMRU200
    2. Аккумуляторная батарея NiMH SONEL-07 4,8V Пакет аккумуляторов (аккумуляторный отсек+аккумулятор) NiMH 4,8В 4,2 Ач. 1 WAAKU07
    3. Адаптер автомобильный (12В) Устройство для зарядки элементов питания приборов MRU-120, MRU-200, MPI-525, MPI-520 от автомобильной сети. 1 WAPRZLAD12SAM
    4. Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKRORE20K02
    5. Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBL20K01
    6. Зажим специальный типа «струбцина» с разъемом «банан» Зажим специальный типа «струбцина» с разъемом «банан» используется при проведении измерений сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов, заземляющих устройств и обмоток машин и трансформаторов. Материал — литейная латунь покрытая слоем никеля. 1 WAZACIMA1
    7. Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525. 1 WAZASZ7
    8. Зонд измерительный для забивки в грунт 30 см Предназначен для проведения измерений приборами типа MRU-100, MRU-101, MRP-200, MPI-510, MPI-511. 1 WASONG30
    9. Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB
    10. Кабель сетевой Предназначен для зарядки аккумуляторов приборов. 1 WAPRZLAD230
    11. Комплект ремней «Свободные руки» Предназначены для освобождения рук при проведении измерений. 1 WAPOZSZEKRU
    12. Провод измерительный 2,2 м с разъемами «банан» черный Предназначен для проведения измерений приборами типа MRU-XXX. 1 WAPRZ2X2BLBB
    13. Футляр L2 Предназначен транспортировки прибора 1 WAFUTL2
  • Дополнительная комплектация MRU-200-GPS
