MRU 20, MRU20

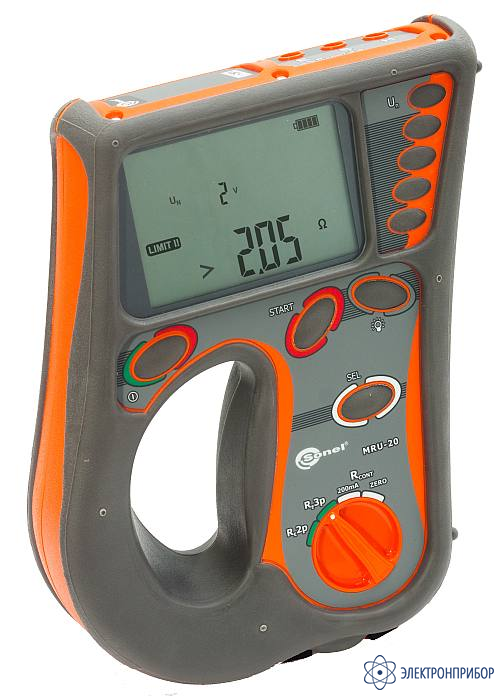

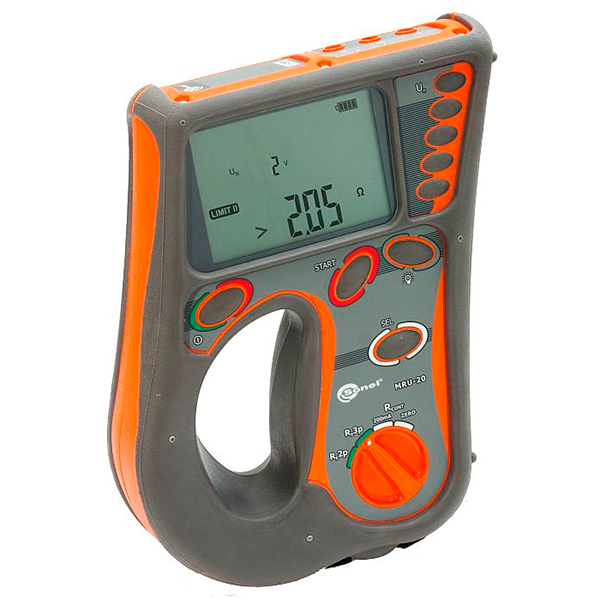

MRU-20 — измеритель параметров заземляющих устройств

Код товара: 26569
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      41925-09 до 24.12.2019

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUMRU20

    Назначение измерителя параметров заземляющих устройств MRU-20:

    Предназначен для измерения сопротивления заземляющих устройств классическим 3-х полюсным методом, а также измерения сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь). Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).

    Особенности измерителя параметров заземляющих устройств MRU-20:

    • измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
    • измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
    • высокая помехоустойчивость;
    • сохранение результатов измерений в память;
    • подключение измерителя к компьютеру (USB);
    • совместимость с программой СОНЭЛ Протоколы;
    • степень защиты корпуса — IP54.
  • Основные технические характеристики измерителя параметров заземляющих устройств MRU-20:

    Диапазон Разрешение Основная погрешность
    Измерение сопротивления RE (2p, 3p)
    0,00...9,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
    10,0...99,9 0,1
    100...999 1
    1,00...1,99 Ом 0,01 кОм
    Измерение сопротивления зондов RH, RS
    0,00...999 Ом 1 Ом ±(5% (RS + RE + RH) + 3 е.м.р.)
    1,00...9,99 кОм 0,01 кОм
    10,0...50,0 кОм 0,1 кОм
    Измерение напряжения помех (шума)
    0...100 В 1 В ±(2% и. в. + 3 е. м. р.)
    Измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p)
    0,00...9,99 Ом 0,01 Ом ± (2% и. в. + 3 е. м. р.)
    10,0...99,9 Ом 0,1
    100...199 Ом 1 Ом

    Дополнительные технические характеристики прибора MRU-20:

    Параметр Значения
    Класс изоляции двойная, согласно PN-EN 61010-1 i IEC 61557
    Категория безопасности IV 300V согласно PN-EN 61010-1
    Степень защиты корпуса EN 60529 IP54
    Максимальное напряжение шума при котором может проводится измерение RE 24 В
    Максимальное напряжение шума при котором может проводится измерение RCONT 3 В
    Измерение максимального напряжения шума 100 В
    Частота измерительного тока RE 125 Гц
    Измерительное напряжение RE 25 В или 50 В
    Измерительный ток RE 20 mA
    Максимальное сопротивление измерительных зондов 50 кОм
    Измерительный ток RCONT (при UBAT ≥ 9,0 В) 200 mA
    Максимальное напряжение RCONT 13 В
    Количество измерений RE > 1000 (5 Ом, 2 изм./мин.)
    Габаритные размеры 260×190×60 мм
    Масса измерителя с элементами питания около 1,3 кг
    Рабочая температура -10..+55 °C
    Температура хранения -20...+70 °C
    Время до самовыключения 5 минут
  • Комплект поставки MRU-20

    Наименование Описание Фото Количество Индекс
    1 Измеритель параметров заземляющих устройств MRU–20 MRU-20 предназначен для измерения сопротивления заземляющих устройств классическим 3-х полюсным методом, а также измерения сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь). Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов). 1 WMRUMRU20
    2 Зажим «Крокодил» изолированный голубой K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А 1 WAKROBU20K02
    3 Зажим «Крокодил» изолированный черный K01 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм.
    Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.
    1 WAKROBL20K01
    4 Зонд измерительный для забивки в грунт 30 см Предназначен для проведения измерений приборами типа MRU-100, MRU-101, MRP-200, MPI-510, MPI-511. 2 WASONG30
    5 Провод измерительный 1,2 м с разъемами «банан» голубой Предназначен для проведения измерений до 1000 В 1 WAPRZ1X2BUBB
    6 Провод измерительный 2,2 м с разъемами «банан» черный Предназначен для проведения измерений приборами типа MRU-XXX. 1 WAPRZ2X2BLBB

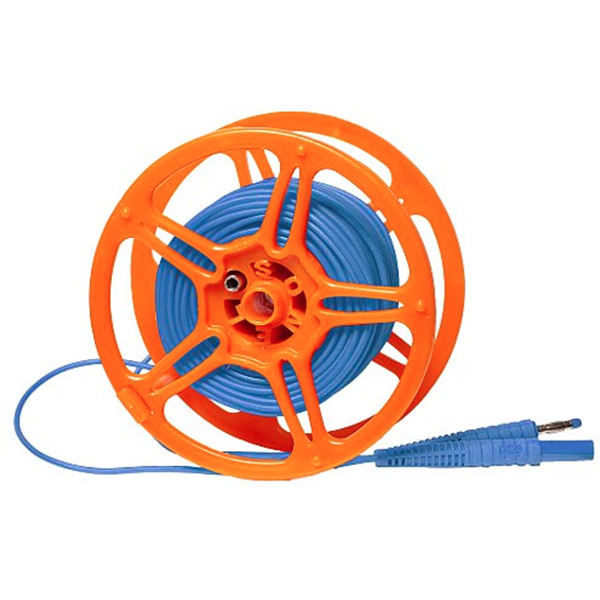

    7 Провод измерительный 25 м на катушке с разъёмами «банан» голубой Предназначен для проведения измерений сопротивления заземляющих устройств приборами типа MRP-200, MRU-100, MRU-101, MPI-510, MPI-511. 1 WAPRZ025BUBBSZ

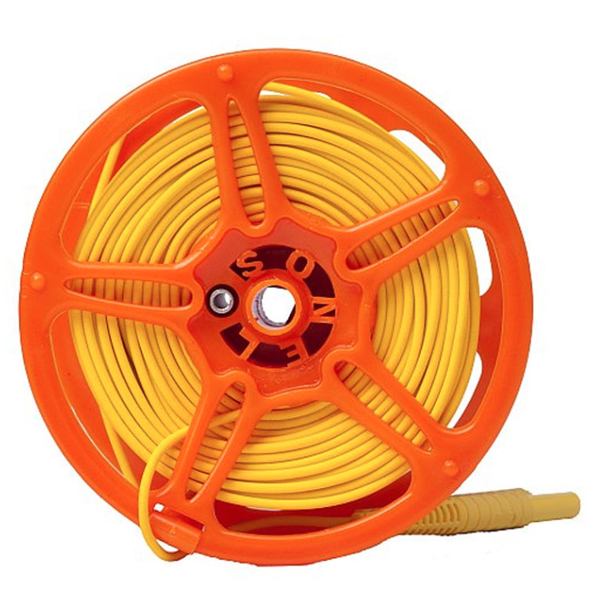

    8 Провод измерительный 50 м на катушке с разъемами «банан» желтый Предназначен для проведения измерений сопротивления заземляющих устройств и удельного сопротивления земли приборами серии MRU, MPI. 1 WAPRZ050YEBBSZ
    9 Ремни «Свободные руки» Предназначены для освобождения рук при проведении  измерений приборами типа MZC-310S, MMR-600, MMR-610, MRU-100, MRU-101, MPI-510, MPI-511, MIC-5000. 1 WAPOZSZE1
    10 Футляр L4 Футляр для переноски прибора и аксессуаров: MIC-2505 MIC-2510 MIC-5005 (для аксессуаров) MIC-5010 (для аксессуаров) MIC-5050 (для аксессуаров) MIC-10k1 (для аксессуаров) MZC-305 MRU-20 MPI-505. 1 WAFUTL4
    11 Элемент питания алкалиновый 1,5V AA LR6 Предназначен для питания измерителей типа MIE-500, MRP-120,  MRP-200, MZC-303E, MZC-300, MIC-3, REN-700. 8 #
