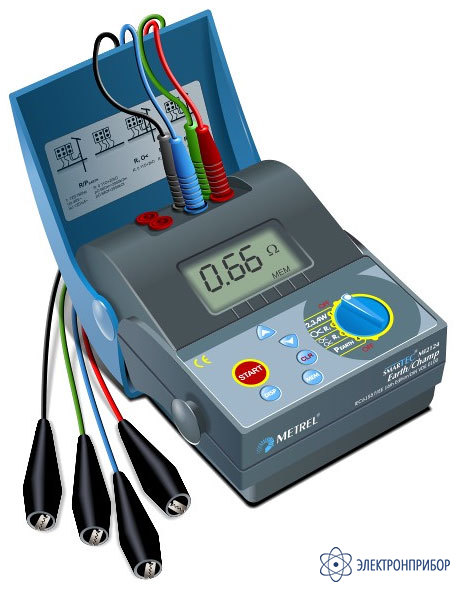

MI 2124 — измеритель сопротивления заземляющих устройств и молниеотводов

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      32684-06

    • Производитель

      Metrel, Словения

    Назначение прибора MI 2124:

    MI 2124 SMARTEC Earth/Clamp является портативным измерителем заземления, который отличается надежностью и функциональностью. Прибор поддерживает методики измерения для всех видов систем заземления: 4-проводный метод, 4-проводный метод с использованием одних клещей, метод двух клещей, при котором не требуется разъединение заземляющих электродов, а также 4-проводный метод измерения удельного сопротивления грунта. Запатентованная методика измерений обеспечивает точные результаты и исключает влияние блуждающих токов.

    Функции прибора MI 2124:

    • Измерение сопротивления заземления по 4-проводной схеме;
    • Измерение сопротивления заземления по 4-проводной схеме с использованием одних клещей;
    • Измерение удельного сопротивления грунта по 4-проводной схеме;
    • Измерение сопротивления заземления с использованием двух клещей;
    • Измерение действующего значения тока (TRMS).

    Отличительные особенности прибора MI 2124:

    • Прибор сигнализирует о наличии помех (блуждающих токов), а также о слишком высоком сопротивлении между измерительным штырем и грунтом.
    • Встроенная память рассчитана на 1000 измерений.
    • Опциональное ПО SmartLink позволяет быстро генерировать протоколы измерений.
    • Большой экран с подсветкой обеспечивает качественное отображение информации.
    • Размеры: 155 x 95 x 190 мм.
    • Масса (без батарей): 1,0 кг.
  • Технические характеристики прибора MI 2124:

    Функция Диапазон измерений Разрешение Погрешность измерений
    Сопротивление заземления (4-проводный метод) 0,00…19,99 Ом
    20,0…199,9 Ом
    200…999 Ом
    1,000…1,999 кОм
    2,00…19,9 кОм
    0,01 Ом
    0,1 Ом
    1 Ом
    1 Ом
    10 Ом
    ±(2 % от измер. + 3 емр)
    ±(2 % от измер. + 3 емр)
    ±(2 % от измер. + 3 емр)
    ±(2 % от измер. + 3 емр)
    ±5 % от измер.
    Сопротивление заземления (4-проводный метод с использованием одних клещей) 0,00…19,99 Ом
    20,0…199,9 Ом
    200…999 Ом
    1,00…1,99 кОм
    0,01 Ом
    0,1 Ом
    1 Ом
    10 Ом
    ±(2 % от измер. + 3 емр)
    ±(2 % от измер. + 3 емр)
    ±(2 % от измер. + 3 емр)
    ±(2 % от измер. + 3 емр)
    Сопротивление заземления (метод двух клещей) 0,0…19,9 Ом
    20…100 Ом
    0,1 Ом
    1 Ом
    ±(10 % от измер. + 2 емр)
    ±20 % от измер.
    Удельное сопротивление 0,00…19,99 Ом∙м
    20,0…199,9 Ом∙м
    200…1999 Ом∙м
    2,00…19,99 кОм∙м
    20,0…199,9 кОм∙м
    200…999 кОм∙м (а < 8 м)
    200…1999 кОм∙м (а ≥ 8 м)
    0,01 Ом∙м
    0,1 Ом∙м
    1 Ом∙м
    10 Ом∙м
    0,1 кОм∙м
    1 кОм∙м
    1 кОм∙м
    Зависит от погрешности RE
    Зависит от погрешности RE
    Зависит от погрешности RE
    Зависит от погрешности RE
    ±5 % от измер.
    ±5 % от измер.
    ±5 % от измер.
    Ток TRMS 0,0 мA…99,9 мA
    100 мA…999 мA
    1,00 A…9,99 A
    10,0 A…19,9 A
    0,1 мA
    1 мA
    0,01 A
    0,1 A
    ±(5 % от измер. + 3 емр)
    ±5 % от измер.
    ±5 % от измер.
    ±5 % от измер.
    Питание 4 x1,5 В алкал. батареи или 4 x1,2 В аккумул. батареи NiCd, NiMH
    Категория перенапряжения 300 V CAT III
    Степень защиты Двойная изоляция
    Подключение к ПК RS-232
  • Комплект поставки MI 2124

    Наименование Количество
    1. Прибор SMARTEC Earth/Clamp 1
    2. Измерительный кабель 4,5 м, черный 1
    3. Измерительный кабель 4,5 м, зеленый 1
    4. Измерительный кабель 15 м, красный 1
    5. Измерительный кабель 20 м, синий 1
    6. Штырь для измерения заземления 4
    7. Руководство по эксплуатации 1
    8. Свидетельство о метрологической аттестации 1
