    Назначение измерительного комплекса ГРОЗА-1

    Комплекс измерительный "ГРОЗА-1" используется для диагностики состояния заземляющих устройств, предназначен для измерений с целью определения импульсного сопротивления заземлителей опор ВЛ и отдельно стоящих молниеотводов.

    Описание измерительного комплекса ГРОЗА-1

    Комплекс ГРОЗА-1 является переносным оборудованием, генерирующим импульсы напряжения и тока апериодической формы с заданными амплитудно-временными параметрами и измеряющим амплитудные значения импульсов напряжения и тока. Питание осуществляется или от сети 220В/50 Гц или от встроенной аккумуляторной батареи 12 В.

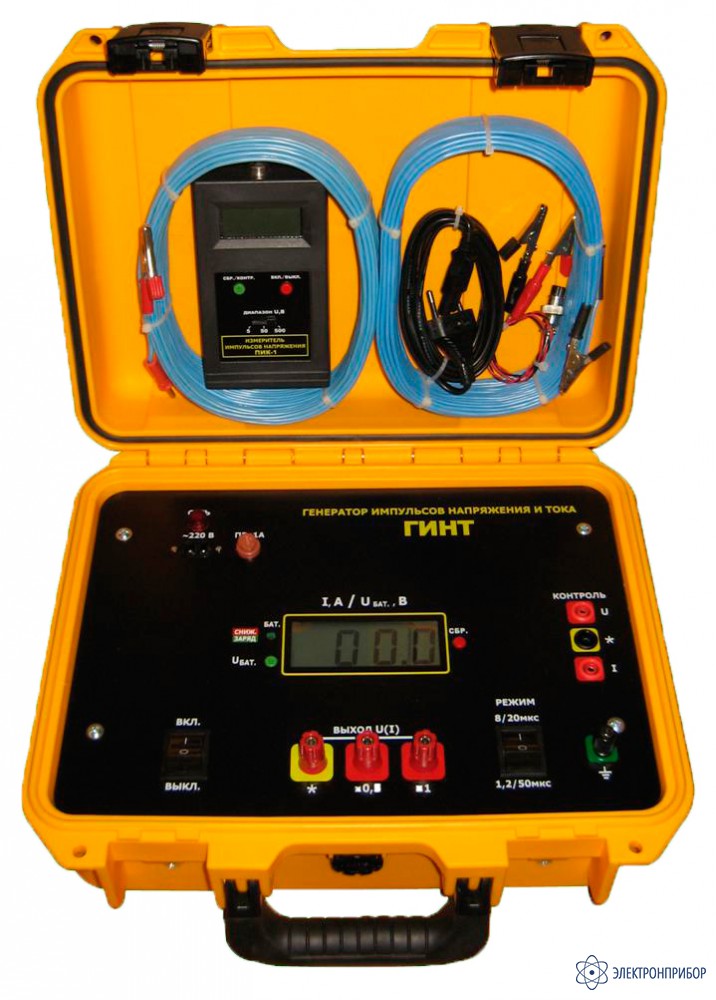

    Комплекс ГРОЗА-1 функционально состоит из двух составных частей: генератора импульсов напряжения и тока ГИНТ, ГИНТ.000.000.000, и измерителя импульсов напряжения ПИК-1, ПИК.1.000.000.000. Генератор ГИНТ предназначен для создания в объекте испытаний импульсов напряжения и тока апериодической формы с заданными амплитудно-временными параметрами и измерения величин амплитуд импульсов тока.

  • Технические характеристики измерительного комплекса ГРОЗА-1

    Параметр Значение
    Форма генерируемых импульсов напряжения и тока апериодическая
    Полярность генерируемых импульсов напряжения положительная
    Максимальная амплитуда генерируемых импульсов напряжения в режиме холостого хода, В 1000 ± 200
    Длительность фронта генерируемых импульсов напряжения в режиме холостого хода (по уровням 0,1-0,9 от амплитуды), мкс 1,2 ± 0,1
    Длительность импульса генерируемых импульсов напряжения в режиме холостого хода (по уровню 0,5 от амплитуды), мкс 50 ± 5
    Диапазоны измерений амплитуд импульсов напряжения, В
    – диапазон 5
    – диапазон 50
    – диапазон 500

    от 0,5 до 5
    от 5 до 50
    от 50 до 500
    Предел допускаемого значения относительной погрешности измерений амплитуд импульсов напряжения, %, не более ± 10
    **8. Максимальная амплитуда генерируемых импульсов тока в режиме короткого замыкания на ВЫХОД U (I) * ´1, А 20 ± 5
    **9 Длительность фронта генерируемых импульсов тока в режиме короткого замыкания (по уровням 0,1-0,9 от амплитуды), мкс 8 ± 0,8
    **10 Длительность импульса генерируемых импульсов тока в режиме короткого замыкания (по уровню 0,5 от амплитуды), мкс 20 ± 4
    11 Диапазон измерений амплитуды импульсов тока при нагрузке от 1 Ом до 600 Ом, А от 1 до 25
    12 Предел допускаемого значения относительной погрешности измерений амплитуды импульсов тока, %, не более ± 10
    14 Потребляемая электрическая мощность, ВА, не более 40
    15 Габаритные размеры, мм, не более
    – генератора импульсов напряжения и тока ГИНТ ГИНТ.000.000.000
    – измерителя импульсов напряжения ПИК-1 ПИК.1.000.000.000

    370×350×170
    170×90×55
    16 Масса, кг, не более 10
    ** - режим короткого замыкания – это режим работы комплекса на активную нагрузку с сопротивлением 1 Ом ± 1 %, подключенную к ВЫХОД U (I) * ´1.

    Условия эксплуатации измерительного комплекса ГРОЗА-1

    Наименование внешнего влияющего фактора Предельное значение внешнего влияющего фактора
    Рабочие условия эксплуатации Предельные условия
    Транспортирование Хранение
    Температура окружающего воздуха, °C
    – нижнее значение
    – верхнее значение

    5
    35

    минус 10*
    40

    5
    40
    Относительная влажность воздуха, %, не более 80 при 25 °С 80 при 25 °С 80 при 25 °С
    3 Атмосферное давление, мм рт. ст.
    – нижнее значение
    – верхнее значение

    630
    795

    630
    795

    630
    795
    4 Ударная прочность на удары многократного действия
    – пиковое ударное ускорение, м с-2
    – длительность действия ударного ускорения, мс
    – число ударов, шт.

    70
    2
    4000
    * Включение комплекса после длительного пребывания его при температуре ниже 5 °C разрешается после предварительной выдержки в течение 4 час при температуре от 5 °C до 35 °С.
  • Комплект поставки ГРОЗА-1

    Наименование Количество
    1. Генератор импульсов напряжения и тока ГИНТ 1
    2. Кабель сетевой 1
    3. Провод подключения 2
    4. Измеритель импульсов напряжения ПИК-1 1
    5. Кабель измерительный 1
    6. Руководство по эксплуатации 1
    7. Паспорт 1
