DET4TD2 — измеритель сопротивления заземления и удельного сопротивления грунта

Сохранить в PDF Распечатать
  • Назначение измерителя сопротивления заземления и удельного сопротивления грунта DET4TD2

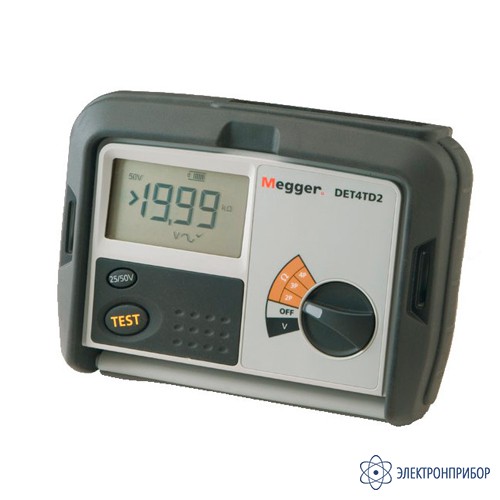

    Megger представляет новое поколение измерителей сопротивления заземления и удельного сопротивления грунта DET4TD. Комплект поставки включает в себя сам прибор, тестовые провода, штыри, батареи питания и заводской сертификат калибровки, что позволяет пользователю немедленно начать работу с прибором. Прибор поставляется вместе с ударопрочным пластиковым кейсом для переноски.

    Измеритель сопротивления заземления имеет поворотный переключатель для выбора режима измерения - измерение проводимости, сопротивления устройства заземления, коэффициента связи заземлителей, сопротивления грунта. Большой, легко читаемый дисплей и большая, отдельно стоящая кнопка TEST позволяет работать с прибором даже в плохо освещенных, труднодоступных местах, даже в защитных изолирующих перчатках.

    В дополнении к этому прибор DET4TD2 всегда автоматически проверяет наличие и состояние контакта между токовым и потенциальным электродами, показывая этот статус на дисплее. Прибор DET4TD2 также имеет чувствительный встроенный вольтметр, что позволяет измерять потенциал на сторонних проводящих частях (СПЧ) заземляемого оборудования, а также потенциал между любыми точками на поверхности грунта.

    Особенности измерителя сопротивления заземления и удельного сопротивления грунта DET4TD2

    • Ударопрочный специальный пыле/влагозащищенный корпус IP54;
    • Измерение сопротивления заземления, сопротивления грунта, проводимости/сопротивления;
    • Выходное напряжение на выбор 25 или 50 В для уменьшения возможных наводок/помех;
    • В комплект поставки входят штыри и провода;
    • Процесс измерения происходит полностью автоматически при помощи одной кнопки;
    • Прибор поставляется в твердом кейсе (чемоданчике);
    • Заводской сертификат калибровки прилагается.

    Принципы действия измерителя сопротивления заземления и удельного сопротивления грунта DET4TD2

    4-полюсный метод для измерения удельного сопротивления грунта

    Прибор для измерения удельного сопротивления грунта - это важный элемент конструкции системы заземления, который служит источником исходных данных для разработки конструкции. Факторы, влияющие на удельное сопротивление почвы, включают в себя состав почвы, температуру и влажность и могут меняться в зависимости от времени года. Периодическая проверка почвы необходима для гарантии соответствия сезонных колебаний расчетным параметрам системы.

    Прибор DET4TD снабжен 4 измерительными электродами для измерения удельного сопротивления почвы; в комплект входят четыре электрода и провода.

    3-полюсный метод для измерения сопротивления заземляющих устройств

    Классические методы измерения сопротивления заземления, основанные на падении напряжения, используются как во время установки, так и для периодической проверки состояния электродов. К сожалению почвы с низким удельным сопротивлением часто вызывают коррозию электродов, и поэтому необходима регулярная проверка. Все новое семейство приборов для измерения заземления позволяет пользователю выполнять это измерение, в стандартную комплектацию включены наборы электродов и проводов.

    Измерение сопротивления электродов заземления с двумя проводами

    Используется, когда необходимо измерить сопротивление между проводящей частью, например металлоконструкции здания и электродом заземления, или когда условия на месте исключают использование измерительных электродов. Это испытание выполняется с помощью того же самого источника переменного тока и метода испытания с 3 полюсами, и поэтому может не годиться для испытания заземлений перемычкой, в зависимости от местных правил. Megger включает в себя выполнение этого испытания и, в отличие от некоторых других приборов внешнего подключения не требуется.

  • Технические характеристики измерителя сопротивления заземления и удельного сопротивления грунта DET4TD2

    Параметр Значение
    Корпус защита IP54
    Автоматическая проверка правильности подключения и наличия контакта да
    Автоматическое подавление шумов да
    2-х, 3-х или 4-х проводной тест Измеритель сопротивления заземление и удельного сопротивления грунта
    Диапазон измерения сопротивления 0,01 Ом- 2000Ом
    Точность измерения сопротивления 2% +/- 3 цифры
    Диапазон напряжения прикосновения 0-100В
    Точность измерения напряжения прикосновения 2% +/- 3 цифры
    Дисплей Большой ЖК-дисплей с подсветкой обеспечивает прекрасную удобочитаемость результатов и отображение разных символов для лучшего понимания идеи измерения и действия различных кнопок
    Питание 8 пальчиковых батареек АА, 3000 измерений
    Условия эксплуатации Температура рабочая:  -20… +50°С
    Температура хранения: -40… +60°С
    Влажность: относительная 75% при температуре 40°С без конденсации
    Габаритные размеры 203х148х78 мм
    Масса 1 кг
  • Комплект поставки DET4TD2

    Наименование Количество
    1. Измеритель DET4TD2 1
    2. Кейс для переноски 1
    3. Набор штырей и проводов 1
    4. Батареи (установлены) 1
    5. Сертификат калибровки 1
    6. Руководство по эксплуатации 1

    Дополнительная комплектация DET4TD2:

    (Поставляется по отдельному заказу)

    Наименование
    1. Измерительные провода (15 м, 10 м, 10 м, 3 м)
    2. Измерительные провода (15 м, 10 м, 3 м)
    3. Комплект адаптеров под 90° для измерительных проводов
    4. Штыри (длина 200 мм, диаметр 8 мм)
  • Дополнительная комплектация DET4TD2
