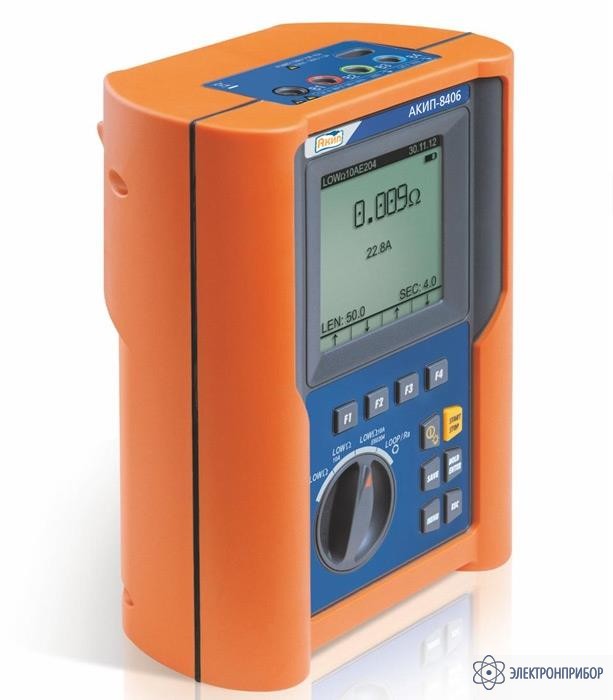

АКИП-8406 — измеритель параметров электрических сетей

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      54163-13

    • Производитель

      АКИП

    Особенности прибора АКИП-8406:

    • Измерение параметров в 3-фазных и 1 -фазных энергосистемах
    • роверка целостности защитных проводников заземления и зануления (током > 200 мА и > 10 А)
    • Измерение напряжения прикосновения и частоты напряжения
    • Измерение полного сопротивления цепи заземления без отключения УЗО (ток 15 мА )
    • Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли «Ф-З», вычисление ожидаемого тока КЗ
    • змерение сопротивления изоляции до 2 ГОм (50 В, 100 В, 250 В, 500 В,1000 В)
    • Определение правильности подключения и порядка чередования фаз (индикация)
    • Исполнение с двойной изоляцией корпуса (класс 2)
    • Интерфейс RS-232 с оптическим выходом для подключения к ПЭВМ или принтеру
    • Внутренняя память (2 МБ, до 999 тестов)
    • ЖК-дисплей (128х128 точек), батарейное питание (6х1,5В)
    • Удобная сумка- кейс для хранения и транспортировки
    • В комплекте все необходимые аксессуары, ПО управления + оптокабель RS-232
    • Масса: 1,2 кг
  • Технические характеристики прибора АКИП-8406:

    Параметр Значения
    Контроль целостности защитных проводников заземления ( тест 0,2А )
    Тестовый ток < 0,2 А, пост
    Разрешение установки 1 мА
    Сопротивление в цепи < 5 Ом (после калибровки проводов)
    Диапазон измерений R 0,01…9,99 Ом 10,0…99,9 Ом
    Разрешение 0,01 Ом 0,1 Ом
    Погрешность измерения ±(2,0 % + 2 ед.сч.) (с учетом погрешности калибровки пр.)
    Напряжение теста От 4 до 12 В, пост. (Uвых без нагрузки)
    Контроль целостности защитных проводников заземления ( тест 10А )
    Тестовый ток > 10 А, перем. (АС)
    Разрешение установки 0,1 А
    Сопротивление в цепи < 0,45 Ом
    Диапазон измерений R 0,001…0,999 Ом
    Разрешение 0,001 Ом
    Погрешность измерения ±(1,0 % + 2 ед.сч.)
    Схема измерений 4-х пров.
    Напряжение теста 230 В перем. / 50 Гц
    Измерение сопротивления изоляции
    Тестовое напряжение ( пост.) 50 В 100 В 250 В 500 В 1000 В
    Диапазон измерений (МОм) 0,01… 99,99 0,01… 199,9 0,01… 499 0,01… 999 0,01… 1999
    Разрешение (Ом) 0,01..0,1 0,01..0,1 0,01…1,0 0,01…1,0 0,01…1,0
    Погрешность измерения ±(2,0 % + 2 ед.сч.) на пределе 1-2
    ±(5,0 % + 2 ед.сч.) на пределе 3-4
    Измерение напряжения прикосновения (Uп)
    Диапазон измерений 0…2*Uп, (Uп = 25 В или 50 В)
    Разрешение 0,1 В
    Погрешность измерения -0%, + (10% +3 ед.сч.)
    Измерение полного сопротивления зазенления (без отключения УЗО)
    Диапазон измерений заземления 1…1999 Ом (с учетом заземления сооружения и коммуникаций)
    Разрешение 1 Ом
    Погрешность измерения ±(5,0 % +3 ед.сч.)
    Схема измерения 4-х проводная
    Тестовый ток 15 мА
    Напряжение петли, чередование фаз
    Диапазон измерений 15 В ….460 В
    Разрешение 1 В
    Погрешность ±(3,0 % + 2 ед.сч.)
    Чередование фаз индикация
    Частота напряжения
    Основная гармоника 50 Гц ±5 %; 60 Гц ±5 % (47,0 …63,6)
    Разрешение 0,1 Гц
    Погрешность ±(0,1 % + 1 ед.сч.)
    Измерение сопротивления цепи «ФАЗА - ФАЗА», «ФАЗА - НЕЙТРАЛЬ»
    Диапазон измерений 0,01… 9,9 Ом 10 …199,9 Ом
    Разрешение 0,01 Ом 0,1 Ом
    Погрешность ±(5,0 % +3 ед.сч.)
    Измерение сопротивления петли «ФАЗА - ЗЕМЛЯ»
    Диапазон измерений 0,01… 9,9 Ом 10…199,9 Ом 200…1999 Ом
    Разрешение 0,01 Ом 0,1 Ом 1 Ом
    Погрешность ±(5,0 % +3 ед.сч.)
    Общие данные
    Дисплей ЖК-индикатор, экран 128 мм х 128 мм, монохромный
    Условия эксплуатации 0°С … 40°С, отн. влажность < 80 %
    Объем памяти 2 МБ (999 изм. макс., без возможности расширения)
    Ресурс батарей от 80 до 1000 тестов
    Интерфейс Оптоизолированный RS-232
    Исполнение МЭК 61010-1
    Напряжение питания Внутреннее: 1,5 В х 6 (тип АА)
    Внешнее: 230 В, 50/60 Гц (для теста проводников заземления 10 А)
    Габаритные размеры 225 х 165 х 105 мм
    Масса 1,75 кг
  • Комплект поставки АКИП-8406

    Наименование Количество
    1. прибор АКИП-8406 1
    2. 3-х проводный кабель переходник-штепсель 1
    3. измерительный провод с зажимами «крокодил» 3
    4. тестовый провод 1
    5. шнур питания 1
    6. набор измерительных проводов (3 м) для тестов 10 А 1
    7. транспортная сумка 1
    8. руководство по эксплуатации 1
    9. ПО управления 1
    10. оптокабель RS-232 1

    Дополнительная комплектация АКИП-8406:

    (Поставляется по отдельному заказу)

    Наименование
    1. 1066-IECN соединитель для проводов «банан»
    2. C7000/05 изм. провода для тестов 10 А, длина 5 м
    3. C7000/10 изм. провода для тестов 10 А, длина 10 м
    4. IMP57 аксессуар для измерения сопротивления петли с высоким разрешением
    5. СN0050 плечевой ремень для переноски
  • Дополнительная комплектация АКИП-8406

    • 4 872 руб.
      Добавить к заказу

      ПО C2001, программное обеспечение+оптический кабель

      Программное обеспечение C2001 (оптический кабель + ПО TopView ): для АКИП-8701, АКИП-8601, АКИП-8406, МЭТ-5035, ПКК-57, МЭТ-5080 (ПК с COM портом), а также для снятых с производства моделей ИСЗ-2016, МЭТ-2019/-5035.
