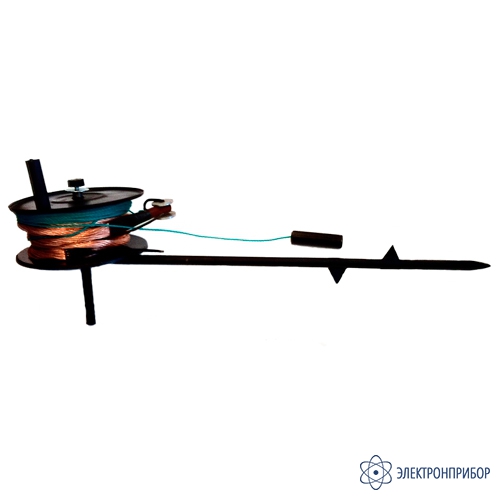

УНП-10ВЛ-Б (сеч. 25/70мм²) — устройство для наброса на провода воздушных линий до 10кВ (барабанного типа)
Код товара: 47864-
Является модификацией УНП-10ВЛ-Б
-
Гарантия
1 год
-
Производитель
-
Артикул
219
Описание устройства для наброса на провода воздушных линий до 10кВ (барабанного типа) УНП-10ВЛ-Б:
Устройство для наброса на провода УНП-10ВЛ-Б предназначено для экстренного заземления воздушных линий до 10кВ посредством осуществления короткого замыкания между проводами ВЛ и заземляющим проводником, соединенным с землей.
Допустимый диапазон рабочих температур от -45°С до +40°С. Относительная влажность до 80% при 25°С.
-
-
Технические характеристики устройства для наброса на провода воздушных линий до 10кВ (барабанного типа) УНП-10ВЛ-Б:
Параметр Значение УНП-10ВЛ-Б (сеч. 16/50мм2) УНП-10ВЛ-Б (сеч. 25/50мм2) УНП-10ВЛ-Б (сеч. 25/70мм2) Общие характеристики Рабочее напряжение, кВ 10 Сечение активной части закоротки, мм2 50 70 Длина активной части закоротки, м 4,5 Длина заземляющей части закоротки, м 15 Сечение заземляющей части закоротки, мм2 16 25 Длина изолирующего фала, м 25 Диаметр изолирующего фала, мм2 4 Длина заземляющего электрода, мм 980 Диаметр заземляющего электрода, мм 18 Масса грузика, кг 0,4 Масса устройства, не более, кг 9 Условия эксплуатации Температура, °С от -45 до +40 Относительная влажность воздуха, %, не более 80 при 25°С -
Комплект поставки УНП-10ВЛ-Б (сеч. 25/70мм²)
№ Наименование Количество 1 Устройство для наброса на провода воздушных линий до 10 кВ (барабанного типа) УНП-10ВЛ-Б (сеч. 25/70мм²) 1 -
Модификации УНП-10ВЛ-Б
Подберите модификацию по параметрам
Сечение заземляющей части закоротки, мм2Сечение активной части закоротки, мм2-
УНП-10ВЛ-Б (сеч. 25/70мм²), устройство для наброса на провода воздушных линий до 10кВ (барабанного типа)
31 200 ₽
