ПИН-УА-Д, ПИНУАД, ПИН УА Д

Преобразователи измерительные

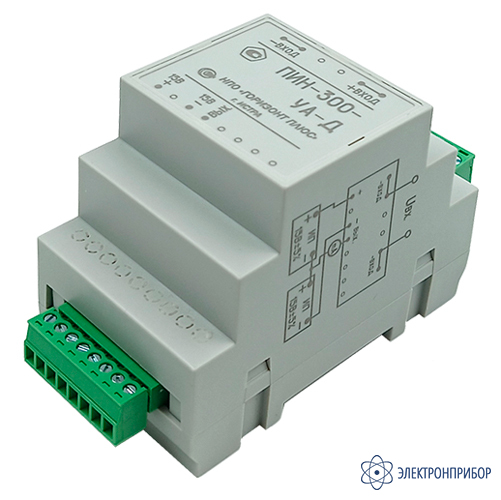

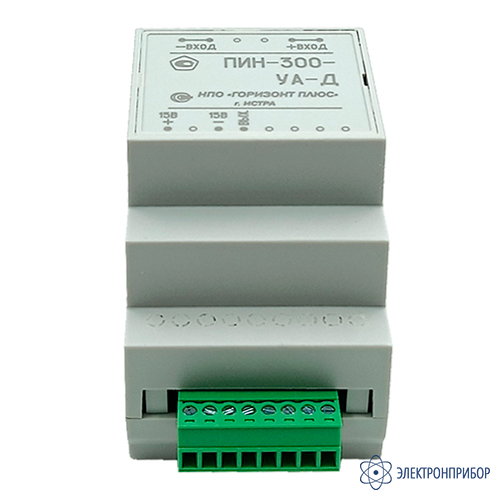

ПИН-300-УА-Д преобразователь измерительный постоянного и переменного напряжения

Код товара: 51380

Описание
Характеристики
Комплектация
Модификации 6
Документы 3
Показать всё

Является модификацией ПИН-_-УА-Д
- Гарантия

  2 года
- Межповерочный интервал

  2 года
- Госреестр СИ РФ

  75210-19 до 03.06.2029
  Срок действия свидетельства об утверждении типа СИ истёк или данные устарели. Утверждение типа и возможность метрологической поверки СИ распространяется на СИ, выпущенные в пределах срока действия свидетельства.
- Производитель

  Горизонт Плюс, Россия
Сертификаты
Госреестр РФ

Декларация о соответствии
Назначение преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-Д:

Преобразователи измерительные серии ПИН-_-УА-Д предназначены для преобразования напряжения постоянного, переменного и импульсных токов с гальванической развязкой входной цепи цепей контроля. Крепится на DIN-рейку.

Измерительные преобразователи ПИН-_-УА-П выпускаются с разным диапазоном измеряемых напряжений:
- ПИН-50-УА-Д — преобразователь измерительный постоянного и переменного напряжения 0...50 В;
- ПИН-100-УА-Д — преобразователь измерительный постоянного и переменного напряжения 0...100 В;
- ПИН-200-УА-Д — преобразователь измерительный постоянного и переменного напряжения 0...200 В;
- ПИН-300-УА-Д — преобразователь измерительный постоянного и переменного напряжения 0...300 В;
- ПИН-400-УА-Д — преобразователь измерительный постоянного и переменного напряжения 0...300 В;
- ПИН-500-УА-Д — преобразователь измерительный постоянного и переменного напряжения 0...500 В.
Основные преимущества преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-Д:
- гальваническая развязка силовых цепей и цепей контроля;
- возможность монтажа на печатную плату;
- минимальные габариты.

Технические характеристики преобразователя измерительного постоянного и переменного напряжения ПИН-300-УА-Д:

Параметр	Значение
	ПИН-50-УА-Д	ПИН-100-УА-Д	ПИН-200-УА-Д	ПИН-300-УА-Д	ПИН-400-УА-Д	ПИН-500-УА-Д
Диапазон измеряемых напряжений, В	0...50	0...100	0...200	0...300	0...400	0...500
Диапазон рабочих температур, °С *	-40...+70
Выходной сигнал датчика, мА	40
Основаная приведенная погрешность, %, не более	1
Нелинейность, %	0,1
Пробивное напряжение, кВ	3
Напряжение питания, В **	±15 (±5 %)
Габаритные размеры, мм	65x90x62
Масса, г	250

Примечание:
По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур;
** - изготовление датчиков с однополярным питанием.

Комплект поставки ПИН-300-УА-Д

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного напряжения ПИН-300-УА-Д	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1

Модификации ПИН-_-УА-Д
Подберите модификацию по параметрам

Диапазон измеряемых напряжений, В

0...50

0...100

0...200

0...300

0...400

0...500

Очистить
- ПИН-100-УА-Д преобразователь измерительный постоянного и переменного напряжения

  23 912 ₽

  Добавить к заказу
- ПИН-200-УА-Д преобразователь измерительный постоянного и переменного напряжения

  23 912 ₽

  Добавить к заказу
- ПИН-300-УА-Д преобразователь измерительный постоянного и переменного напряжения

  23 912 ₽

  Добавить к заказу

  вы сейчас просматриваете
- ПИН-400-УА-Д преобразователь измерительный постоянного и переменного напряжения

  25 010 ₽

  Добавить к заказу
- ПИН-50-УА-Д преобразователь измерительный постоянного и переменного напряжения

  23 912 ₽

  Добавить к заказу
- ПИН-500-УА-Д преобразователь измерительный постоянного и переменного напряжения

  25 010 ₽

  Добавить к заказу
Файлы для ПИН-300-УА-Д
- Руководство по эксплуатации ПИН-***-УА-П(Д), ПИН-***-У-4/20-П(Д)
  265.09 КБ
- Госреестр РФ 75210-19
  158.06 КБ
- Декларация о соответствии
  835.62 КБ

Файлы для ПИН-300-УА-Д

Руководство по эксплуатации ПИН-***-УА-П(Д), ПИН-***-У-4/20-П(Д)
265.09 КБ
Госреестр РФ 75210-19
158.06 КБ
Декларация о соответствии
835.62 КБ

К сравнению

В избранное

23 912 ₽ с НДС Возможны исполнения с температурным режимом от 0°С и от -40°С. Цена указана за исполнение от -40°С. Уточняйте при заказе необходимый температурный режим!

с поверкой +10 980 ₽

Добавить к заказу

Заказать в один клик
