ПИТ-УА-Б14, ПИТ-50-УА-Б14, ПИТ-100-УА-Б14, ПИТ-150-УА-Б14

Преобразователи измерительные

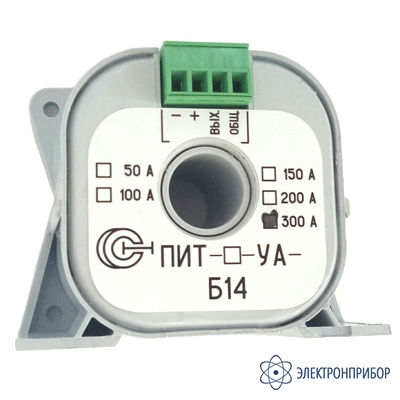

ПИТ-_-УА-Б14 — преобразователь измерительный постоянного и переменного тока

Код товара: 51151
  • 74910-19
    5 вариантов исполнения

    • Гарантия

      24 месяца

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      74910-19 до 29.04.2024

    Сертификаты

    Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б14:

    Преобразователи измерительные сериии ПИТ-_-УА-Б14 предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.

    Данные преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Проводник с током проходит через отверстие в корпусе преобразователя без разрыва измеряемой цепи. Может крепиться на DIN-рейку при помощи промежуточной планки.

    Измерительные преобразователи ПИТ-_-УА-Б14​ выпускаются с разным диапазоном измеряемых токов:

    • ПИТ-50-УА-Б14 - преобразователь измерительный постоянного и переменного тока 0...50 А;
    • ПИТ-100-УА-Б14 - преобразователь измерительный постоянного и переменного тока 0...100 А;
    • ПИТ-150-УА-Б14 - преобразователь измерительный постоянного и переменного тока 0...150 А;
    • ПИТ-200-УА-Б14 - преобразователь измерительный постоянного и переменного тока 0...200 А;
    • ПИТ-300-УА-Б14 - преобразователь измерительный постоянного и переменного тока 0...300 А.

    Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б14:

    • магнитопровод не насыщен;
    • усиленный корпус - транспортный вариант;
    • увеличенное отверстие под токовую шину;
    • минимальное энергопотребление;
    • возможность крепления на DIN-рейку.

  • Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б14:

    Параметр Значение
    ПИТ-50-УА-Б14 ПИТ-100-УА-Б14 ПИТ-150-УА-Б14 ПИТ-200-УА-Б14 ПИТ-300-УА-Б14
    Диапазон измеряемых токов, А 0...50 0...100 0...150 0...200 0...300
    Допустимая перегрузка по измеряемому току, разы 1,5
    Диапазон рабочих температур,°С -20...+70
    Основная приведенная погрешность, не более, % 1,0
    Нелинейность выходной характеристики, не более, % 0,1
    Выходной сигнал датчика, мА 25; 50 (соответственно) 75; 50; 75 (соответственно)
    Полоса пропускания, Гц 0-50000
    Источник питания, В ±15 (±5%)
    Диаметр отверстия под токовую шину, мм 14
    Габаритные размеры, мм 70х55х34
    Масса, г 100

  • Комплект поставки ПИТ-_-УА-Б14

    № Наименование Количество
    1 Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-Б14 в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1

  • Модификации ПИТ-_-УА-Б14
